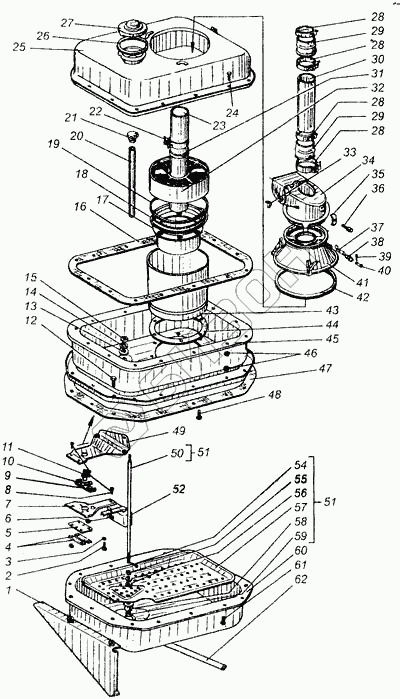

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Установка вентиляционная
1
4
5
7
9
10
11
16
17
18
19
20
21
22
23
25
26
27
28
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
54
55
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.57.041 | 78.57.041 | Воздухоочиститель |
Загрузка ...
|
|
| Шпонка сегментная 6х30 ГОСТ 8795-70 | Шпонка сегментная 6х30 ГОСТ 8795-70 | Шпонка сегментная 6х30 ГОСТ 8795-70 |
Загрузка ...
|
|
| 6.65Г | 6.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| М12х1,25.8.016 | М12х1,25.8.016 | Гайка ГОСТ5916-70 |
Загрузка ...
|
|
| М4.6.016 | М4.6.016 | Гайка ГОСТ 5927-70 |
Загрузка ...
|
|
| М4.6gх12.58.016 | М4.6gх12.58.016 | Винт ГОСТ 17473-72 |
Загрузка ...
|
|
| 88.57.446-1 | 88.57.446-1 | Прокладка |
Загрузка ...
|
|
| 88.57.002-2 | 88.57.002-2 | Установка вентиляционная |
Загрузка ...
|
|
| 1 | 88.57.022 | Кронштейн |
Загрузка ...
|
|
| 4 | 88.57.451 | Планка |
Загрузка ...
|
|
| 5 | 88.57.450-1 | Пластина |
Загрузка ...
|
|
| 7 | 78.57.449-2 | Коромысло |
Загрузка ...
|
|
| 9 | 88.57.458 | Шайба |
Загрузка ...
|
|
| 10 | 88.57.448-1 | Клапан |
Загрузка ...
|
|
| 11 | 88.57.447-2 | Штуцер |
Загрузка ...
|
|
| 16 | 88.57.442-1 | Прокладка |
Загрузка ...
|
|
| 17 | 78.57.043 | Воздуховод |
Загрузка ...
|
|
| 18 | 88.57.485 | Кольцо |
Загрузка ...
|
|
| 19 | 88.57.471 | Прокладка |
Загрузка ...
|
|
| 20 | 88.57.445 | Трубка |
Загрузка ...
|
|
| 21 | 78.57.060 | Маховичок |
Загрузка ...
|
|
| 22 | ХСВ-73 | Хомутик стяжной винтовой, ХСВ-73 |
Загрузка ...
|
|
| 23 | 78.57.206 | Труба |
Загрузка ...
|
|
| 25 | 88.57.058 | Половина бака |
Загрузка ...
|
|
| 26 | 88.57.475 | Прокладка |
Загрузка ...
|
|
| 27 | 88.57.063-1 | Крышка |
Загрузка ...
|
|
| 28 | ХСВ-80 | Хомут стяжный |
Загрузка ...
|
|
| 29 | 78.57.208 | Манжета |
Загрузка ...
|
|
| 30 | 88.57.440-1 | Труба |
Загрузка ...
|
|
| 31 | 88.57.472-2 | Кольцо |
Загрузка ...
|
|
| 32 | 88.57.085 | Кассета |
Загрузка ...
|
|
| 33 | 77.48.159-А | Гайка-барашек |
Загрузка ...
|
|
| 34 | 88.57.067-1 | Патрубок |
Загрузка ...
|
|
| 35 | 88.57.464 | Скоба |
Загрузка ...
|
|
| 36 | 88.57.310 | Фиксатор |
Загрузка ...
|
|
| 37 | 88.57.435-1 | Защелка |
Загрузка ...
|
|
| 38 | 88.57.436-2 | Пружина |
Загрузка ...
|
|
| 39 | Шплинт 1,6х12 ГОСТ 397-79 | Шплинт 1,6х12 ГОСТ 397-79 |
Загрузка ...
|
|
| 40 | 22.6Х5х30 | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 41 | 88.57.065-1 | Кожух |
Загрузка ...
|
|
| 42 | 78 57.205 | Кольцо |
Загрузка ...
|
|
| 43 | 88.57.084 | Корпус |
Загрузка ...
|
|
| 44 | 88.57.459-1 | Прокладка |
Загрузка ...
|
|
| 45 | 88.57.056 | Половина бака |
Загрузка ...
|
|
| 46 | М8.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 47 | 88.57.441-1 | Прокладка |
Загрузка ...
|
|
| 48 | М8.6gх20.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | 88.57.423-1 | Кронштейн |
Загрузка ...
|
|
| 50 | 88.57.416-1 | Стержень |
Загрузка ...
|
|
| 51 | 88.57.055-1 | Стержень с решеткой |
Загрузка ...
|
|
| 52 | 88.57.070-1 | Поплавок |
Загрузка ...
|
|
| 54 | Шплинт 2,5х25 ГОСТ 397-79 | Шплинт 2,5х25 ГОСТ 397-79 |
Загрузка ...
|
|
| 55 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 57 | 88.57.060 | Решетка |
Загрузка ...
|
|
| 58 | К77.57.245-1 | Пробка |
Загрузка ...
|
|
| 59 | К77.57.320 | Гайка пробки |
Загрузка ...
|
|
| 60 | 88.57.023 | Поддон |
Загрузка ...
|
|
| 61 | М6.6gх14.88.35.016 | Болт ГОСТ 1798-70 |
Загрузка ...
|
|
| 62 | 88.57.110-2 | Шланг сливной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
