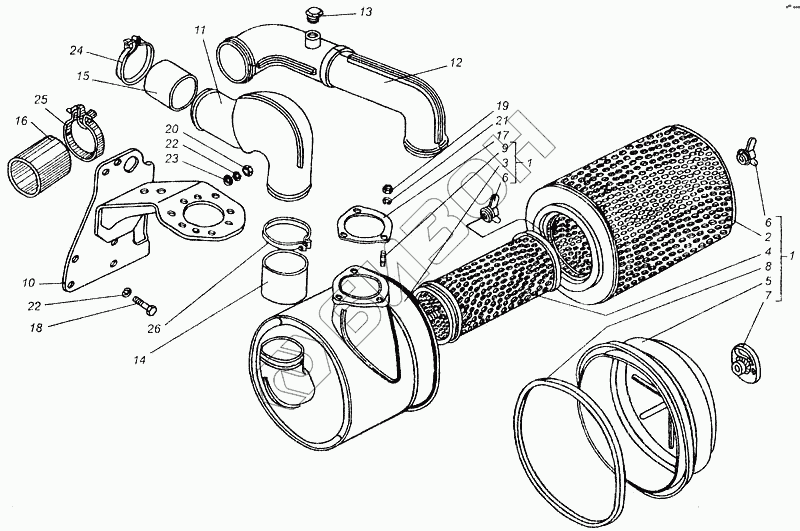

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Воздухоочиститель
1
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 18Н-12С1-1 | 18Н-12С1-1 | Воздухоочиститель |
Загрузка ...
|
|
| 14Н-12С1-1А | 14Н-12С1-1А | Воздухоочиститель |
Загрузка ...
|
|
| 1 | 18К-12С2-1 | Ступень очистки вторая |
Загрузка ...
|
|
| 2 | 18К-12С5-1 | Фильтр-патрон |
Загрузка ...
|
|
| 3 | 18К-12С8-2Б | Корпус |
Загрузка ...
|
|
| 4 | 18К-12С12-1 | Фильтр-патрон предохранительный |
Загрузка ...
|
|
| 5 | 18К-12С18-3Б | Крышка |
Загрузка ...
|
|
| 6 | 18К-12С32 | Гайка |
Загрузка ...
|
|
| 7 | 18К-12С33 | Маховичок |
Загрузка ...
|
|
| 8 | 18К-1233-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | М10-То3/6gх22.56.016 | Шпилька ГОСТ 22036-76 |
Загрузка ...
|
|
| 10 | 14Н-12С16-1 | Кронштейн |
Загрузка ...
|
|
| 10 | 18Н-12С16 | Кронштейн |
Загрузка ...
|
|
| 11 | 14Н-12С24-1 | Патрубок |
Загрузка ...
|
|
| 12 | 18Н-12С24-1 | Патрубок |
Загрузка ...
|
|
| 13 | IIIМ1СХМ | Пробка КГ 1/8" |
Загрузка ...
|
|
| 14 | 17К-2805 | Шланг соединительный |
Загрузка ...
|
|
| 15 | 14Н-1254-1 | Шланг соединительный |
Загрузка ...
|
|
| 16 | 18К-1254 | Шланг соединительный |
Загрузка ...
|
|
| 17 | 18К-1267-А | Прокладка |
Загрузка ...
|
|
| 18 | М12-6gх25.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 20 | М12-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 21 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 12х2.04.05 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 24 | А23-02.200 | Хомут |
Загрузка ...
|
|
| 25 | А23-02.220 | Хомут |
Загрузка ...
|
|
| 26 | А23-02.250 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
