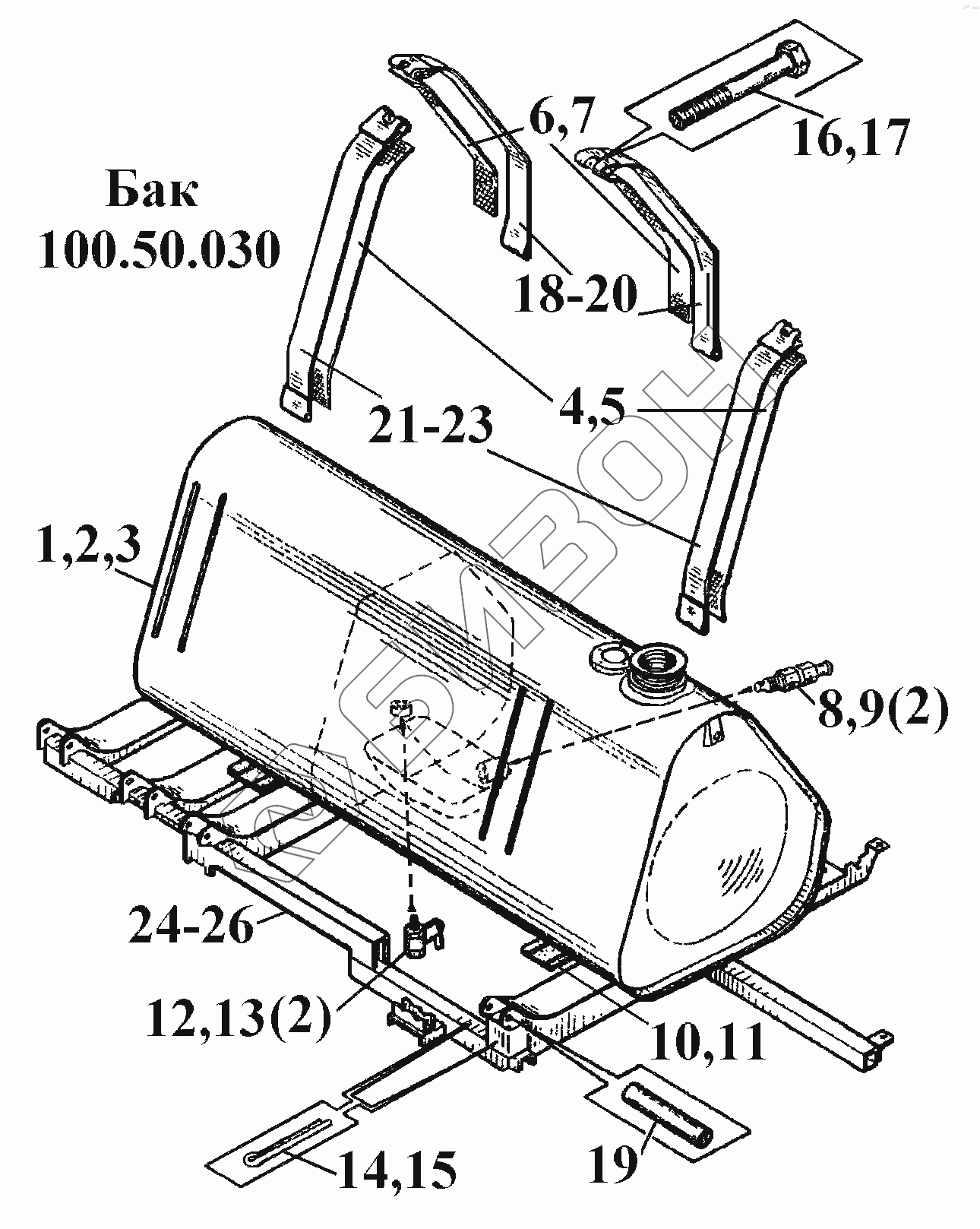

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Бак 100.50.030
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.50.121-20 | 77.50.121-20 | Палец |
Загрузка ...
|
|
| 77.50.121 | 77.50.121 | Палец бугеля |
Загрузка ...
|
|
| 1 | 100.50.031-10 | Корпус |
Загрузка ...
|
|
| 2 | 100.50.031 | Корпус |
Загрузка ...
|
|
| 3 | 100.50.031-20 | Корпус |
Загрузка ...
|
|
| 4 | 180.50.102 | Накладка |
Загрузка ...
|
|
| 5 | 180.50.102-20 | Накладка |
Загрузка ...
|
|
| 6 | 100.50.102-01 | Прокладка |
Загрузка ...
|
|
| 7 | 100.50.102-21 | Прокладка |
Загрузка ...
|
|
| 8 | 180.50.029 | Штуцер |
Загрузка ...
|
|
| 9 | 180.50.029-20 | Штуцер |
Загрузка ...
|
|
| 10 | 100.50.135-20 | Уплотнитель |
Загрузка ...
|
|
| 11 | 100.50.135 | Уплотнитель |
Загрузка ...
|
|
| 12 | 78.15.111 | Кран |
Загрузка ...
|
|
| 13 | 78.15.111-20 | Кран |
Загрузка ...
|
|
| 14 | 3,2x20.016 | Шплинт |
Загрузка ...
|
|
| 15 | 3,2x20.029 | Шплинт |
Загрузка ...
|
|
| 16 | M10-6gx90(55)88.35.016 | Болт |
Загрузка ...
|
|
| 17 | M10-6gx90(55)88.35.029 | Болт |
Загрузка ...
|
|
| 18 | 100.50.033 | Лента наружная |
Загрузка ...
|
|
| 19 | 100.50.033-10 | Лента наружная |
Загрузка ...
|
|
| 20 | 100.50.033-20 | Лента наружная |
Загрузка ...
|
|
| 21 | 100.50.032 | Лента внутренняя |
Загрузка ...
|
|
| 22 | 100.50.032-10 | Лента внутренняя |
Загрузка ...
|
|
| 23 | 100.50.032-20 | Лента внутренняя |
Загрузка ...
|
|
| 24 | 100.50.034 | Основание |
Загрузка ...
|
|
| 25 | 100.50.034-10 | Основание |
Загрузка ...
|
|
| 26 | 100.50.034-20 | Основание |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
