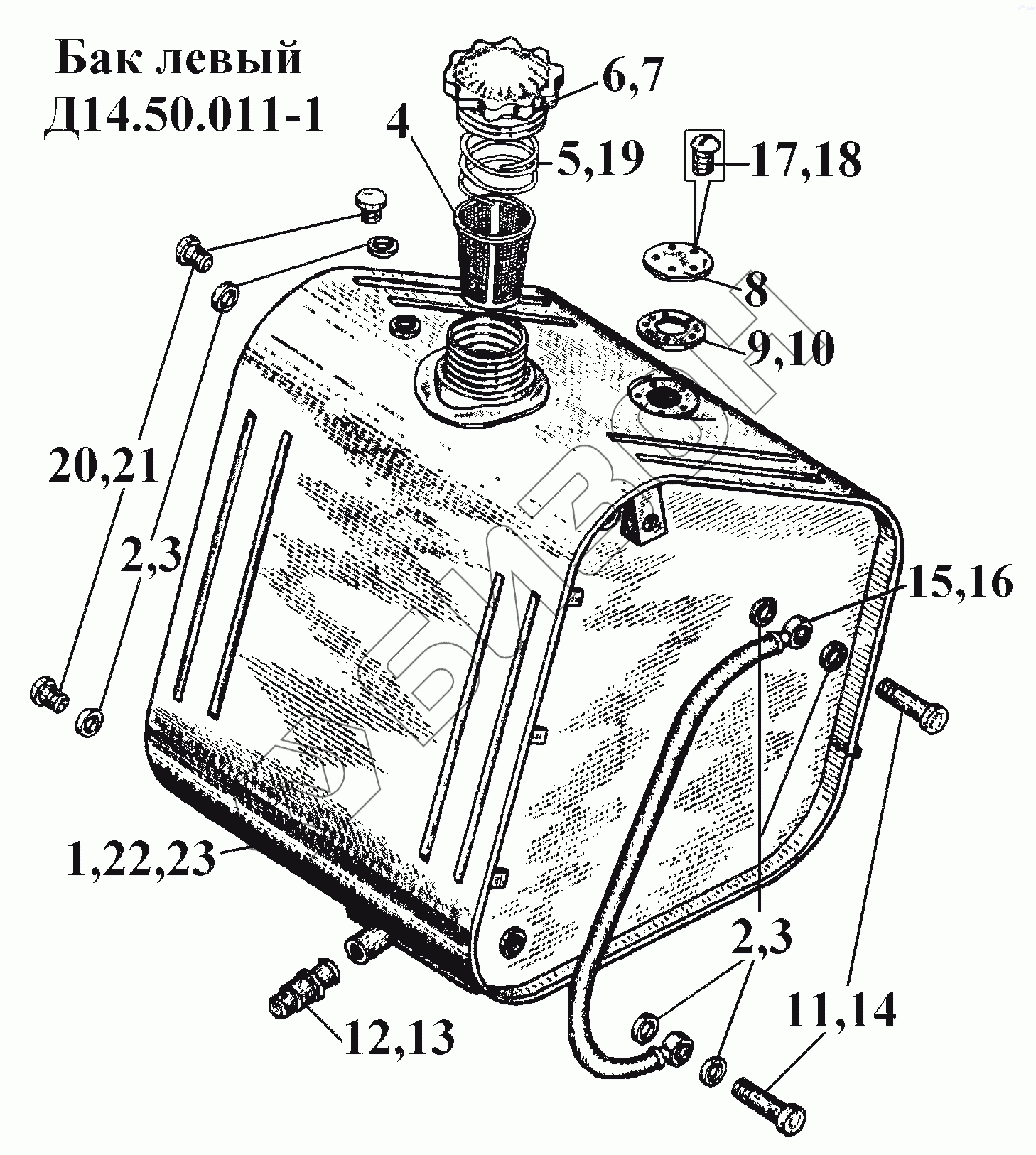

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Бак левый Д14.50.011-1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д14.50.013-1 | Корпус |
Загрузка ...
|
|
| 2 | 77.15.103 | Прокладка |
Загрузка ...
|
|
| 3 | 77.15.103-20 | Прокладка |
Загрузка ...
|
|
| 4 | 4 791 143 351 | Фильтр 160А |
Загрузка ...
|
|
| 5 | 77.50.147-1 | Пружина |
Загрузка ...
|
|
| 6 | 4 791 141 080 | Крышка |
Загрузка ...
|
|
| 7 | 4 700 010 532 | Крышка |
Загрузка ...
|
|
| 8 | 162.50.148-1 | Заглушка |
Загрузка ...
|
|
| 9 | 78.48.323 | Прокладка |
Загрузка ...
|
|
| 10 | 78.48.323-20 | Прокладка |
Загрузка ...
|
|
| 11 | 77.15.110 | Болт угольника 16-110А |
Загрузка ...
|
|
| 12 | 88.50.230 | Штуцер |
Загрузка ...
|
|
| 13 | 88.50.230-20 | Штуцер |
Загрузка ...
|
|
| 14 | 77.15.110-20 | Болт угольника 16-110А |
Загрузка ...
|
|
| 15 | Д14.50.023 | Трубка мерная |
Загрузка ...
|
|
| 16 | Д14.50.023-20 | Трубка мерная |
Загрузка ...
|
|
| 17 | BM5-6gx12.58.016 | Винт |
Загрузка ...
|
|
| 18 | BM5-6gx12.58.029 | Винт |
Загрузка ...
|
|
| 19 | 77.50.147-1-20 | Пружина |
Загрузка ...
|
|
| 20 | 77.60.111 | Винт установочный |
Загрузка ...
|
|
| 21 | 77.60.111-20 | Винт |
Загрузка ...
|
|
| 22 | Д14.50.013-1-10 | Корпус |
Загрузка ...
|
|
| 23 | Д14.50.013-1-20 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
