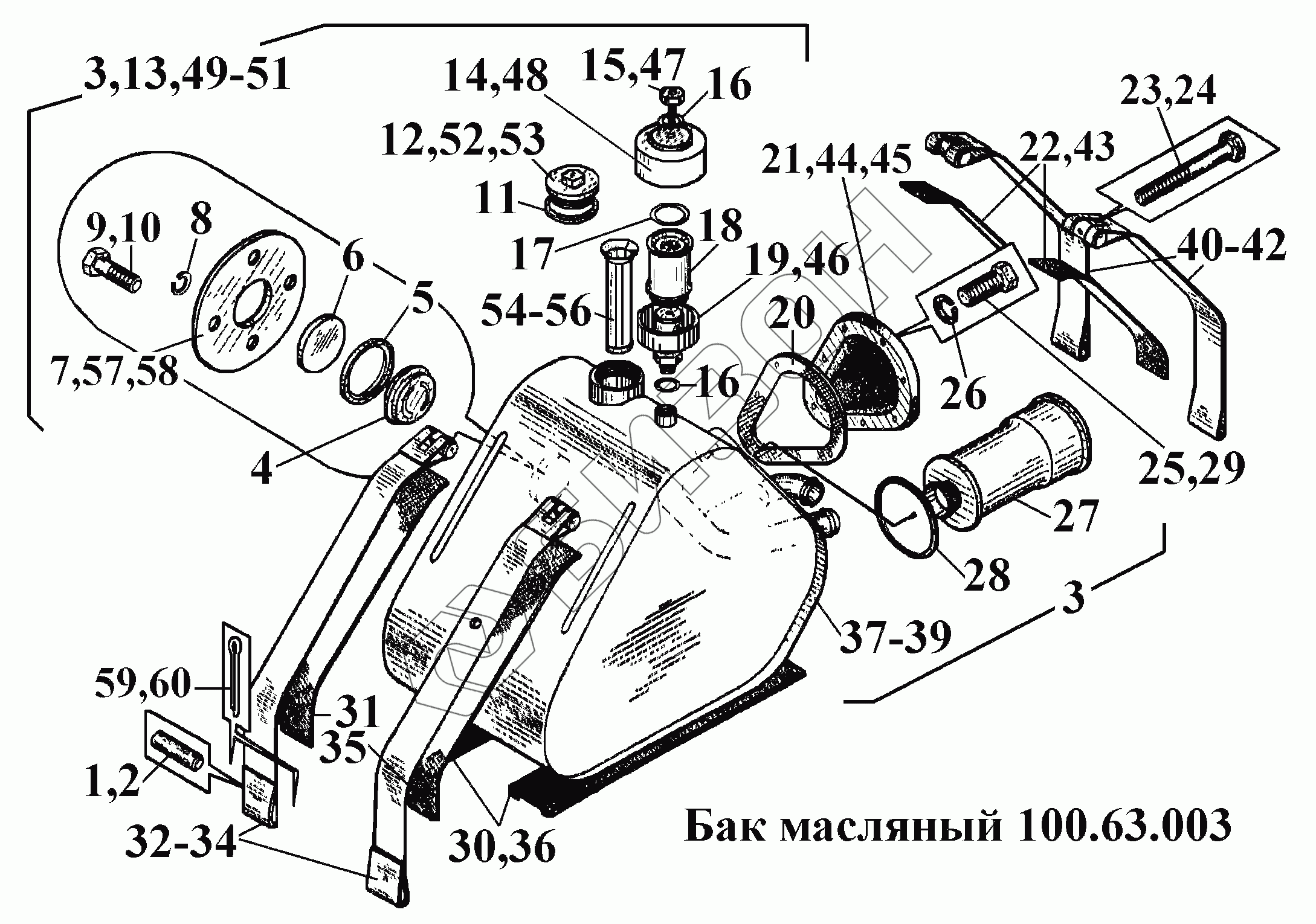

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Бак масляный 100.63.003
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
39
40
42
43
44
45
46
47
48
49
51
52
53
54
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.38.106А-20 | 77.38.106А-20 | Кольцо уплотнительное |
Загрузка ...
|
|
| 88.63.314-20 | 88.63.314-20 | Прокладка |
Загрузка ...
|
|
| 1 | 77.50.121 | Палец бугеля |
Загрузка ...
|
|
| 2 | 77.50.121-20 | Палец |
Загрузка ...
|
|
| 3 | 100.63.035 | Бак |
Загрузка ...
|
|
| 4 | А70-02-002 | Отражатель |
Загрузка ...
|
|
| 5 | 030-034-25-2-2 | Кольцо |
Загрузка ...
|
|
| 6 | 88.63.340 | Стекло масломерное |
Загрузка ...
|
|
| 7 | 88.63.313-01 | Крышка масломерная |
Загрузка ...
|
|
| 8 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | M6-6gx14.88.35.016 | Болт |
Загрузка ...
|
|
| 10 | M6-6gx14.88.35.029 | Болт |
Загрузка ...
|
|
| 11 | 77.38.106А | Кольцо |
Загрузка ...
|
|
| 12 | 100.63.116 | Пробка фильтра |
Загрузка ...
|
|
| 13 | 100.63.015 | Сапун |
Загрузка ...
|
|
| 14 | 100.63.123 | Крышка верхняя |
Загрузка ...
|
|
| 15 | 100.63.017 | Болт |
Загрузка ...
|
|
| 16 | 017-021-25-2-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 044-050-36-2-7-8-14 | Кольцо |
Загрузка ...
|
|
| 18 | 496-00-00-00 | Элемент фильтрующий воздушный |
Загрузка ...
|
|
| 19 | 100.63.016 | Корпус |
Загрузка ...
|
|
| 20 | 88.63.314 | Прокладка |
Загрузка ...
|
|
| 21 | 88.63.308 | Крышка |
Загрузка ...
|
|
| 22 | 100.50.102-01 | Прокладка |
Загрузка ...
|
|
| 23 | M10-6gx90(55)88.35.016 | Болт |
Загрузка ...
|
|
| 24 | M10-6gx90(55)88.35.029 | Болт |
Загрузка ...
|
|
| 25 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 26 | 8.65.05 | Шайба |
Загрузка ...
|
|
| 27 | А28.04.00.000 | Фильтр сливной |
Загрузка ...
|
|
| 28 | 112-120-46-2-7-8-14 | Кольцо |
Загрузка ...
|
|
| 29 | M8-6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 30 | 100.50.135 | Уплотнитель |
Загрузка ...
|
|
| 31 | 100.50.102 | Накладка |
Загрузка ...
|
|
| 32 | 100.50.032 | Лента внутренняя |
Загрузка ...
|
|
| 33 | 100.50.032-10 | Лента внутренняя |
Загрузка ...
|
|
| 34 | 100.50.032-20 | Лента внутренняя |
Загрузка ...
|
|
| 35 | 100.50.102-20 | Накладка |
Загрузка ...
|
|
| 36 | 100.50.135-20 | Уплотнитель |
Загрузка ...
|
|
| 37 | 100.63.036-10 | Корпус бака |
Загрузка ...
|
|
| 38 | 100.63.036-20 | Корпус бака |
Загрузка ...
|
|
| 39 | 100.63.036 | Корпус бака |
Загрузка ...
|
|
| 40 | 100.63.034 | Лента наружная |
Загрузка ...
|
|
| 41 | 100.63.034-10 | Лента наружная |
Загрузка ...
|
|
| 42 | 100.63.034-20 | Лента наружная |
Загрузка ...
|
|
| 43 | 100.50.102-21 | Прокладка |
Загрузка ...
|
|
| 44 | 88.63.308-10 | Крышка |
Загрузка ...
|
|
| 45 | 88.63.308-20 | Крышка |
Загрузка ...
|
|
| 46 | 100.63.016-20 | Корпус |
Загрузка ...
|
|
| 47 | 100.63.017-20 | Болт |
Загрузка ...
|
|
| 48 | 100.63.123-20 | Крышка верхняя |
Загрузка ...
|
|
| 49 | 100.63.015-20 | Сапун |
Загрузка ...
|
|
| 50 | 100.63.035-10 | Бак |
Загрузка ...
|
|
| 51 | 100.63.035-20 | Бак |
Загрузка ...
|
|
| 52 | 100.63.116-10 | Пробка фильтра |
Загрузка ...
|
|
| 53 | 100.63.116-20 | Пробка фильтра |
Загрузка ...
|
|
| 54 | 100.63.117 | Фильтр |
Загрузка ...
|
|
| 55 | 100.63.117-10 | Фильтр |
Загрузка ...
|
|
| 56 | 100.63.117-20 | Фильтр |
Загрузка ...
|
|
| 57 | 88.63.313-11 | Крышка масломерная |
Загрузка ...
|
|
| 58 | 88.63-313-21 | Крышка масломерная |
Загрузка ...
|
|
| 59 | 3,2x20.016 | Шплинт |
Загрузка ...
|
|
| 60 | 3,2x20.029 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
