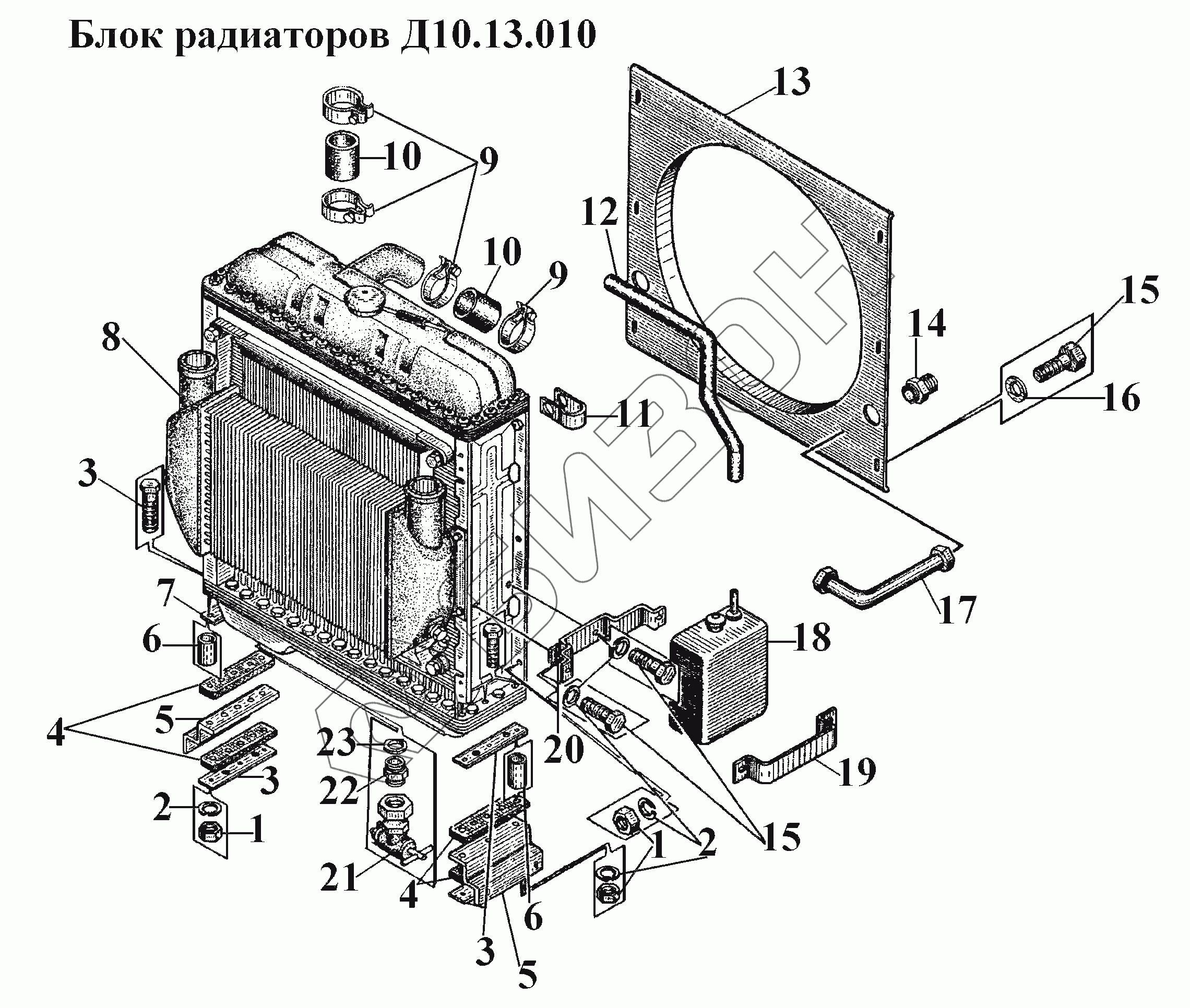

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Блок радиаторов Д10.13.010
1
1
2
2
3
3
3
4
4
5
5
6
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.01.10кп025 | 8.01.10кп025 | Шайба |
Загрузка ...
|
|
| 77.06.017-10 | 77.06.017-10 | Хомутик стяжной |
Загрузка ...
|
|
| М8-Н.6.029 | М8-Н.6.029 | Гайка |
Загрузка ...
|
|
| 100.13.111 | 100.13.111 | Подставка |
Загрузка ...
|
|
| 100 13.111-10 | 100 13.111-10 | Подставка |
Загрузка ...
|
|
| 100.13.111-20 | 100.13.111-20 | Подставка |
Загрузка ...
|
|
| М8-6gх16.88.35.029 | М8-6gх16.88.35.029 | Болт |
Загрузка ...
|
|
| 100.13.040-20 | 100.13.040-20 | Кронштейн |
Загрузка ...
|
|
| 85.13.431-20 | 85.13.431-20 | Кольцо уплотнительное |
Загрузка ...
|
|
| 85.13.046-3-20 | 85.13.046-3-20 | Кран |
Загрузка ...
|
|
| 82У.13.01.000-10 | 82У.13.01.000-10 | Блок радиаторов |
Загрузка ...
|
|
| М8-6gх60.88 35.029 | М8-6gх60.88 35.029 | Болт |
Загрузка ...
|
|
| 82У.13.01.000-20 | 82У.13.01.000-20 | Блок радиаторов |
Загрузка ...
|
|
| 77.06.017-20 | 77.06.017-20 | Хомутик стяжной |
Загрузка ...
|
|
| 1 | М8-Н.6.016 | Гайка |
Загрузка ...
|
|
| 2 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 100.13.106 | Пластина |
Загрузка ...
|
|
| 4 | 100 13.106-20 | Пластина |
Загрузка ...
|
|
| 5 | 100 13.112 | Подушка радиатора |
Загрузка ...
|
|
| 6 | 80.13.125 | Втулка |
Загрузка ...
|
|
| 7 | М8-6gх60.88.35.016 | Болт |
Загрузка ...
|
|
| 8 | 82У.13.01.000 | Блок радиаторов |
Загрузка ...
|
|
| 9 | 77.06.017 | Хомутик стяжной |
Загрузка ...
|
|
| 10 | 83.13.424 | Шланг |
Загрузка ...
|
|
| 11 | 85.29.131-01 | Скоба |
Загрузка ...
|
|
| 12 | 85.13.418-2 | Труба пароотводящая |
Загрузка ...
|
|
| 13 | Д10.13011 | Кожух вентилятора |
Загрузка ...
|
|
| 14 | 77.08.116 | Штуцер |
Загрузка ...
|
|
| 15 | М8-6gх16.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | 8.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 17 | 85.08.050 | Трубка |
Загрузка ...
|
|
| 18 | 100.13.032 | Бачок |
Загрузка ...
|
|
| 19 | 100.13.156 | Хомут |
Загрузка ...
|
|
| 20 | 100.13.040 | Кронштейн |
Загрузка ...
|
|
| 21 | 85.13.046-3 | Кран |
Загрузка ...
|
|
| 22 | 85.13.421 | Штуцер |
Загрузка ...
|
|
| 23 | 85.13.431 | Кольцо уплотняющее |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
