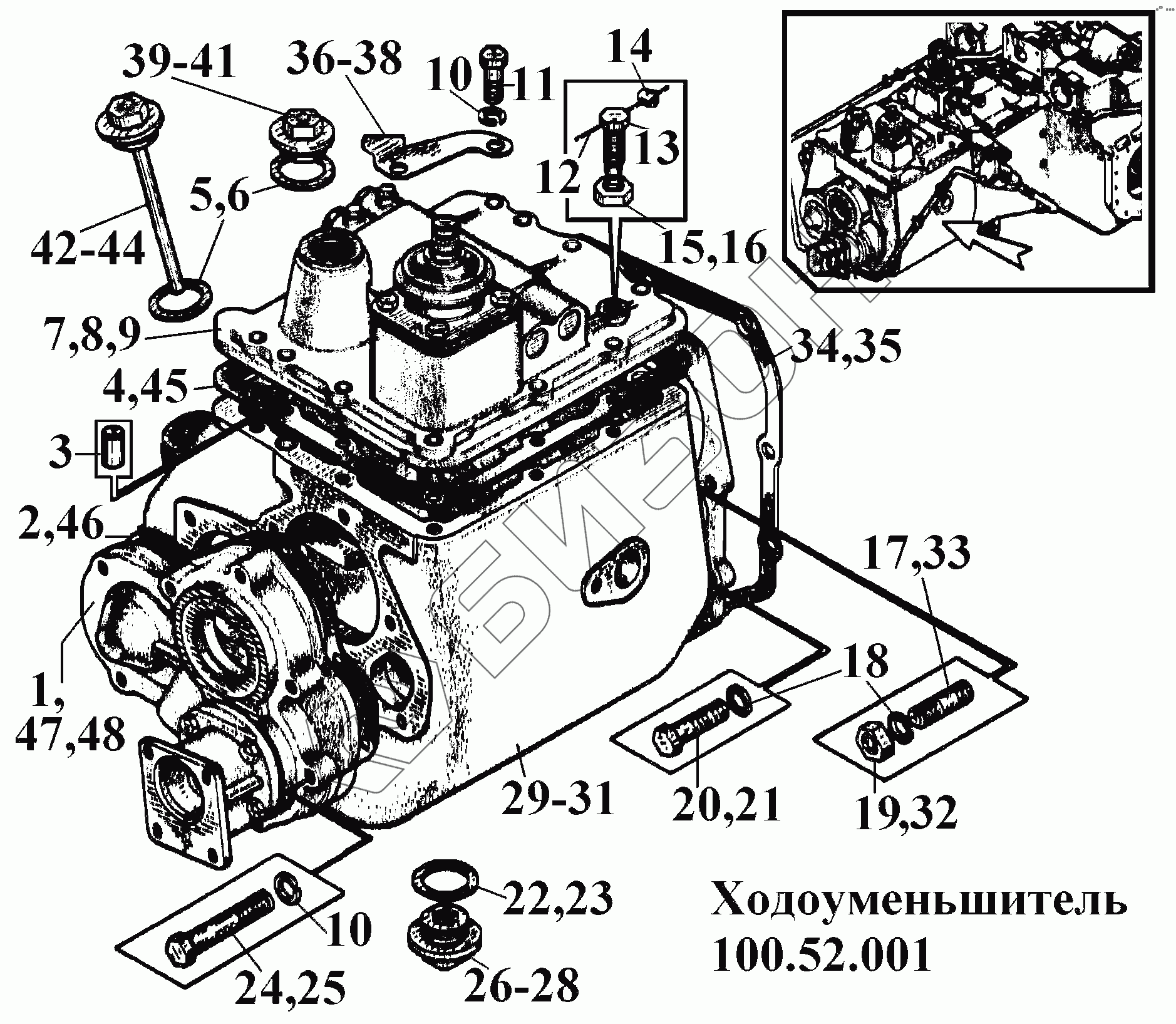

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Ходоуменьшитель 100.52.001 (1)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100.52.038 | Крышка передняя |
Загрузка ...
|
|
| 2 | 100.52.225 | Прокладка |
Загрузка ...
|
|
| 3 | 77.38-287 | Штифт |
Загрузка ...
|
|
| 4 | 77.52.230 | Прокладка |
Загрузка ...
|
|
| 5 | 77.38.203 | Прокладка пробки |
Загрузка ...
|
|
| 6 | 77.38.203-10 | Прокладка |
Загрузка ...
|
|
| 7 | 100.52.032 | Крышка верхняя |
Загрузка ...
|
|
| 8 | 100.52.032-10 | Крышка верхняя |
Загрузка ...
|
|
| 9 | 100.52.032-20 | Крышка верхняя |
Загрузка ...
|
|
| 10 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | M10.gx40.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | 1-0-С 1=0,25 | Проволока |
Загрузка ...
|
|
| 13 | 77.52.277 | Винт стопорный |
Загрузка ...
|
|
| 14 | 1-8x10- АД1М10 | Пломба |
Загрузка ...
|
|
| 15 | М12х1,25-6Н.04.016 | Гайка |
Загрузка ...
|
|
| 16 | М12х1,25-6Н.04.029 | Гайка |
Загрузка ...
|
|
| 17 | 2M10-6gx28.66.016 | Шпилька |
Загрузка ...
|
|
| 18 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | M10-6H.6.016 | Гайка |
Загрузка ...
|
|
| 20 | M12.6gx45.88.35.016 | Болт |
Загрузка ...
|
|
| 21 | M12.6gx45.88.35.029 | Болт |
Загрузка ...
|
|
| 22 | 77.37.203 | Прокладка пробки |
Загрузка ...
|
|
| 23 | 77.37.203-20 | Прокладка |
Загрузка ...
|
|
| 24 | M10.6gx65.88.35.016 | Болт |
Загрузка ...
|
|
| 25 | M10.6gx65.88.35.029 | Болт |
Загрузка ...
|
|
| 26 | 77.37.019А | Пробка с магнитом |
Загрузка ...
|
|
| 27 | 77.37.019А-10 | Пробка с магнитом |
Загрузка ...
|
|
| 28 | 77.37.019А-20 | Пробка с магнитом |
Загрузка ...
|
|
| 29 | 77.52.201-1-01 | Корпус |
Загрузка ...
|
|
| 30 | 77.52.201-1-11 | Корпус |
Загрузка ...
|
|
| 31 | 77.52.201-1-21 | Корпус |
Загрузка ...
|
|
| 32 | М10-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 33 | 2M10-6gx28.66.029 | Шпилька |
Загрузка ...
|
|
| 34 | 77.55.190 | Прокладка корпуса увеличителя крутящего момента |
Загрузка ...
|
|
| 35 | 77.55.190-20 | Прокладка |
Загрузка ...
|
|
| 36 | 100.52.116 | Упор |
Загрузка ...
|
|
| 37 | 100.52.116-10 | Упор |
Загрузка ...
|
|
| 38 | 100.52.116-20 | Упор |
Загрузка ...
|
|
| 39 | 100.52.033 | Сапун |
Загрузка ...
|
|
| 40 | 100.52.033-10 | Сапун |
Загрузка ...
|
|
| 41 | 100.52.033-20 | Сапун |
Загрузка ...
|
|
| 42 | 100.52.040 | Маслоизмеритель |
Загрузка ...
|
|
| 43 | 100.52.040-10 | Маслоизмеритель |
Загрузка ...
|
|
| 44 | 100.52.040-20 | Маслоизмеритель |
Загрузка ...
|
|
| 45 | 77.52.230-20 | Прокладка |
Загрузка ...
|
|
| 46 | 100.52.225-20 | Прокладка |
Загрузка ...
|
|
| 47 | 100.52.038-10 | Крышка передняя |
Загрузка ...
|
|
| 48 | 100.52.038-20 | Крышка передняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
