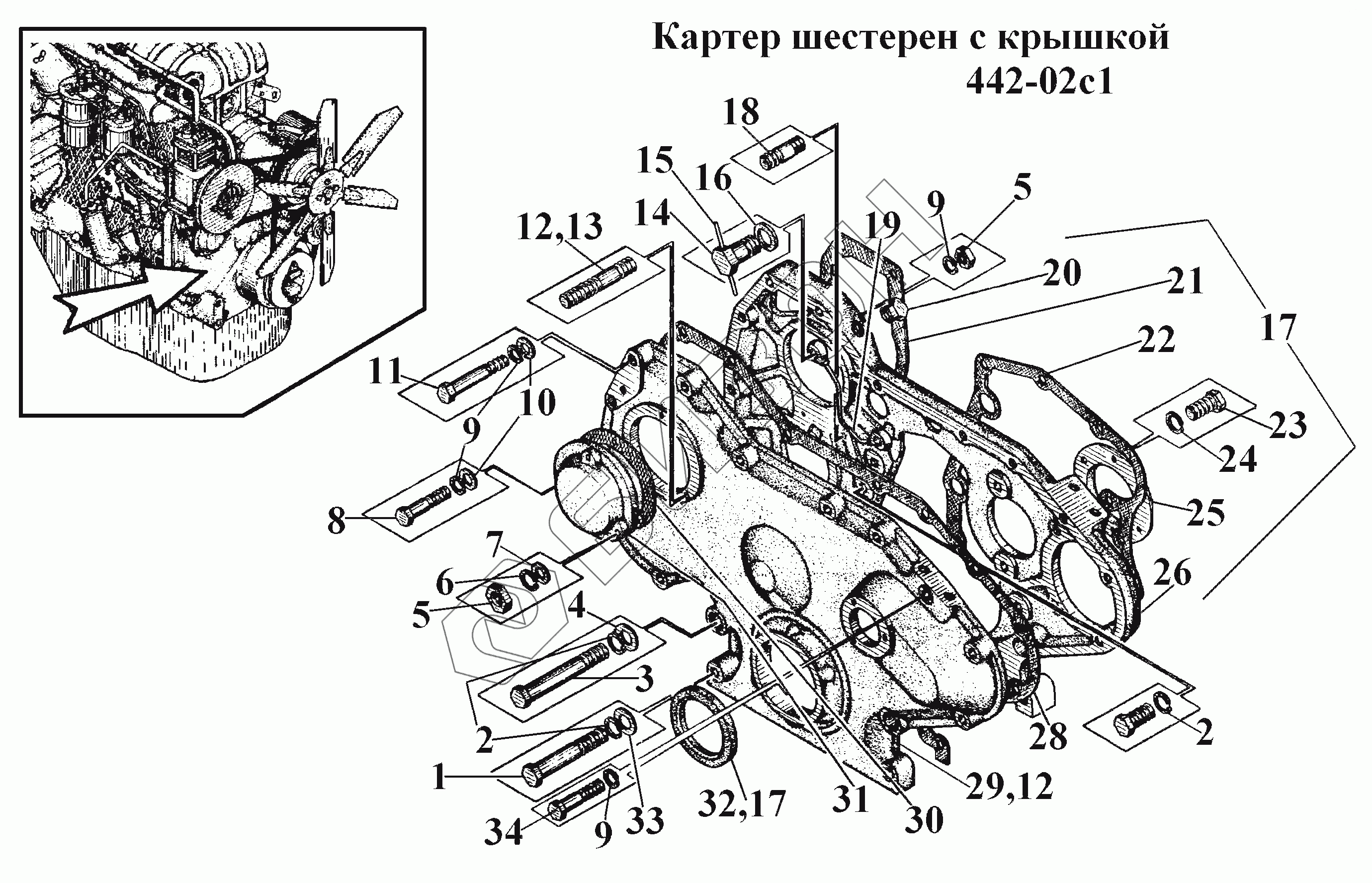

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Картер шестерен с крышкой 442-02с1
1
2
2
3
4
5
5
6
7
8
9
9
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gх80.88.35.013 | Болт |
Загрузка ...
|
|
| 2 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | М12-6gх100.58.013 | Болт |
Загрузка ...
|
|
| 4 | 6Т2-0219 | Шайба |
Загрузка ...
|
|
| 5 | М8-6Н.6.013 | Гайка |
Загрузка ...
|
|
| 6 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | А8.01.08.КП.05 | Шайба |
Загрузка ...
|
|
| 8 | М10-6gх50.88.35.013 | Болт ГОСТ 7795 70 |
Загрузка ...
|
|
| 9 | 10-65Г.05 | Шайба |
Загрузка ...
|
|
| 10 | А10x2.01.08кп | Шайба |
Загрузка ...
|
|
| 11 | М10-6gх70.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | 422-02сЗ | Крышка картера шестерен |
Загрузка ...
|
|
| 13 | М8х30 | Шпилька |
Загрузка ...
|
|
| 14 | 41-0236 | Болт поворотного угольника |
Загрузка ...
|
|
| 15 | 1-0-с | Проволока, м |
Загрузка ...
|
|
| 16 | СМД-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 17 | 41-02с2-31 | Картер шестерен |
Загрузка ...
|
|
| 18 | М10-2г/6gх28 | Шпилька |
Загрузка ...
|
|
| 19 | 41-02с5-1 | Трубка подвода масла в сборе |
Загрузка ...
|
|
| 20 | 41-0237 | Пробка коническая |
Загрузка ...
|
|
| 21 | М12-6gх30.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | 01-0204 | Прокладка картера маховика |
Загрузка ...
|
|
| 23 | М6-6gх120.88.35.013 | Болт |
Загрузка ...
|
|
| 24 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | 6Т2-0208 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 26 | 6Т2-0201-1 | Картер шестерен |
Загрузка ...
|
|
| 28 | 6ТЗ-0205 | Прокладка крышки |
Загрузка ...
|
|
| 29 | 6Т2-0202-1 | Крышка картера шестерен |
Загрузка ...
|
|
| 30 | 01-0232 | Прокладка |
Загрузка ...
|
|
| 31 | 42-0222 | Крышка |
Загрузка ...
|
|
| 32 | 2.2-75x100-1 | Манжета |
Загрузка ...
|
|
| 33 | А12х2.01.08.кп.05 | Шайба |
Загрузка ...
|
|
| 34 | М10-6gх30.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
