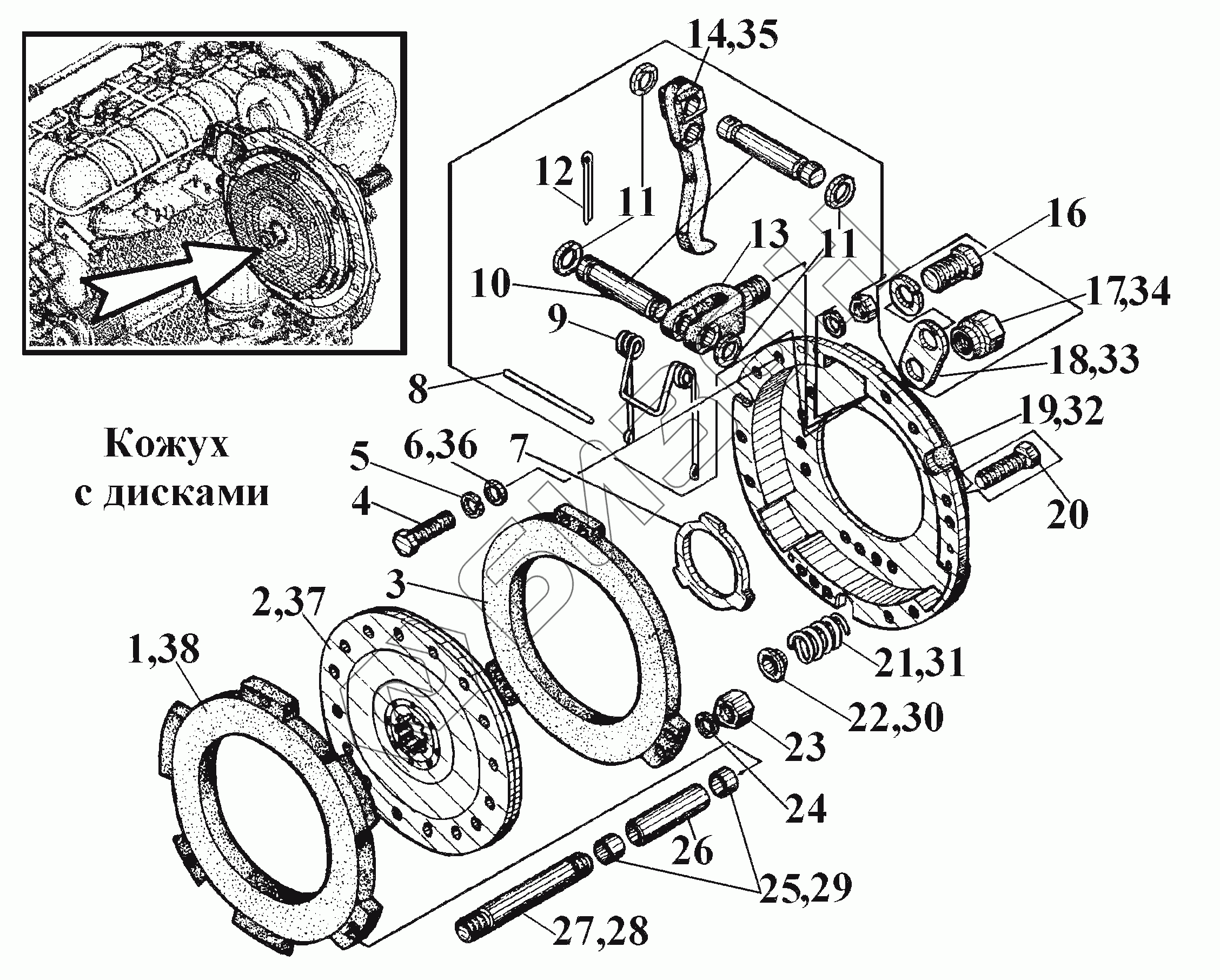

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Кожух с дисками
2
3
4
5
6
7
8
9
10
11
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А52.22.006-03 | А52.22.006-03 | Пружина рычага |
Загрузка ...
|
|
| А52.22.007-03 | А52.22.007-03 | Скоба |
Загрузка ...
|
|
| А52.22.005-03 | А52.22.005-03 | Ось |
Загрузка ...
|
|
| А52.22.003-13 | А52.22.003-13 | Вилка |
Загрузка ...
|
|
| А 52.22.008-03 | А 52.22.008-03 | Кольца отжимное |
Загрузка ...
|
|
| А52.22.100-03 | А52.22.100-03 | Диск нажимной |
Загрузка ...
|
|
| А52.20.001-23 | А52.20.001-23 | Втулка |
Загрузка ...
|
|
| 2 | А52.21.000-70 | Диск ведомый |
Загрузка ...
|
|
| 3 | А52.22.100 | Диск нажимной |
Загрузка ...
|
|
| 4 | M8x30.58.019 | Болт |
Загрузка ...
|
|
| 5 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 6 | А52.22.013 | Шайба балансировочная |
Загрузка ...
|
|
| 7 | А52.22.008 | Кольцо отжимное |
Загрузка ...
|
|
| 8 | А52.22.007 | Скоба |
Загрузка ...
|
|
| 9 | А52.22.006 | Пружина рычага |
Загрузка ...
|
|
| 10 | А52.22.005 | Ось рычага |
Загрузка ...
|
|
| 11 | А52.22.015 | Шайба |
Загрузка ...
|
|
| 12 | 3,2x20.0.019 | Шплинт |
Загрузка ...
|
|
| 13 | А52.22.003-10 | Вилка |
Загрузка ...
|
|
| 14 | А52.22.501 | Рычаг отжимной |
Загрузка ...
|
|
| 16 | M8.6gx12.58.OI9 | Болт |
Загрузка ...
|
|
| 17 | А52.22.004 | Гайка регулировочная |
Загрузка ...
|
|
| 18 | А52.22.002 | Шайба стопорная |
Загрузка ...
|
|
| 19 | А52.22.301 | Кожух |
Загрузка ...
|
|
| 20 | M10x65.58 | Болт |
Загрузка ...
|
|
| 21 | А52.22.009 | Пружина |
Загрузка ...
|
|
| 22 | А52.22.011 | Подпятник |
Загрузка ...
|
|
| 23 | М12-6Н. 6.019 | Гайка |
Загрузка ...
|
|
| 24 | 12.65Г.06 | Шайба |
Загрузка ...
|
|
| 25 | А52.22.012 | Кольцо |
Загрузка ...
|
|
| 26 | A52.20.001-20 | Втулка |
Загрузка ...
|
|
| 27 | А52.22.010-10 | Палеи установочный |
Загрузка ...
|
|
| 28 | А52.22.010-13 | Палец установочный |
Загрузка ...
|
|
| 29 | А52.22.012-03 | Втулка |
Загрузка ...
|
|
| 30 | А52.22.011-03 | Подпятник |
Загрузка ...
|
|
| 31 | А52.22.009-03 | Пружина |
Загрузка ...
|
|
| 32 | А52.22.301-03 | Кожух |
Загрузка ...
|
|
| 33 | А52.22.002-03 | Шайба стопорная |
Загрузка ...
|
|
| 34 | А52.22.004-03 | Гайка регулировочная |
Загрузка ...
|
|
| 35 | А52.22.501-03 | Рычаг отжимной |
Загрузка ...
|
|
| 36 | А52.22.013-03 | Шайба балансировочная |
Загрузка ...
|
|
| 37 | А52.21.000-73 | Диск ведомый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
