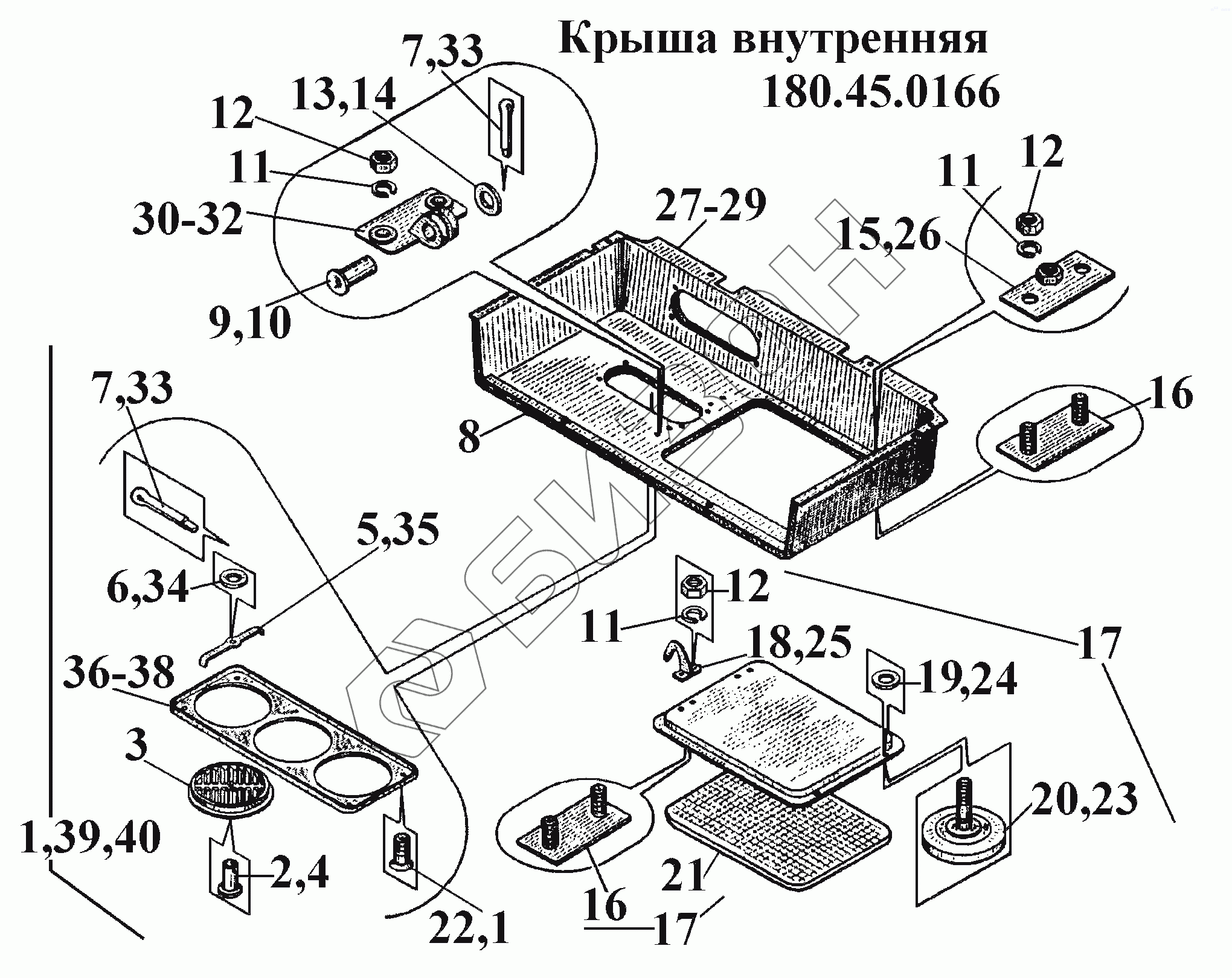

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крыша внутренняя 180.45.0166
1
1
2
3
4
5
6
7
7
8
9
10
11
11
11
12
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
29
30
32
33
33
34
35
36
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180.45.0127-20 | 180.45.0127-20 | Планка |
Загрузка ...
|
|
| 180.45.0123-10 | 180.45.0123-10 | Крышка |
Загрузка ...
|
|
| 180.45.0123-20 | 180.45.0123-20 | Крышка |
Загрузка ...
|
|
| М6-6Н.6.029 | М6-6Н.6.029 | Гайка |
Загрузка ...
|
|
| BM6-6gx12.58.029 | BM6-6gx12.58.029 | Винт |
Загрузка ...
|
|
| 1 | 180.45.0130 | Панель |
Загрузка ...
|
|
| 2 | 162-14.115 | Палец |
Загрузка ...
|
|
| 3 | 88.57.495 | Воздухораспределитель |
Загрузка ...
|
|
| 4 | 162-14.115-20 | Палец |
Загрузка ...
|
|
| 5 | 162.57.455 | Зажим |
Загрузка ...
|
|
| 6 | С6.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 7 | 2x12.016 | Шплинт |
Загрузка ...
|
|
| 8 | 180.45.333-1 | Лист теплоизоляционный передний |
Загрузка ...
|
|
| 9 | 6-8в12х25.М20.Ц9хр | Ось |
Загрузка ...
|
|
| 10 | 6-8в12х25.М20.Кд9хр | Ось |
Загрузка ...
|
|
| 11 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | М6-6Н.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | С6.01.08кп.013 | Шайба |
Загрузка ...
|
|
| 14 | С6.01.08кп.0215 | Шайба |
Загрузка ...
|
|
| 15 | 180.45.0125 | Планка |
Загрузка ...
|
|
| 16 | 180.45.0127 | Планка |
Загрузка ...
|
|
| 17 | 180.45.0123 | Крышка |
Загрузка ...
|
|
| 18 | 180.45.0128 | Петля |
Загрузка ...
|
|
| 19 | 180.45.251 | Шайба |
Загрузка ...
|
|
| 20 | 180.45.0124 | Винт |
Загрузка ...
|
|
| 21 | 180.45.256 | Лист |
Загрузка ...
|
|
| 22 | BM6-6gx12.58.016 | Винт |
Загрузка ...
|
|
| 23 | 180.45.0124-20 | Винт |
Загрузка ...
|
|
| 24 | 180.45.251-20 | Шайба |
Загрузка ...
|
|
| 25 | 180.45.0128-20 | Петля |
Загрузка ...
|
|
| 26 | 180.45.0125-20 | Планка |
Загрузка ...
|
|
| 27 | 180.45.0165 | Крыша внутренняя |
Загрузка ...
|
|
| 28 | 180.45.0165-10 | Крыша внутренняя |
Загрузка ...
|
|
| 29 | 180.45.0165-20 | Крыша внутренняя |
Загрузка ...
|
|
| 30 | 180.45.254 | Петля |
Загрузка ...
|
|
| 31 | 180.45.254-10 | Петля |
Загрузка ...
|
|
| 32 | 180.45.254-20 | Петля |
Загрузка ...
|
|
| 33 | 2x12.029 | Шплинт |
Загрузка ...
|
|
| 34 | С6.01.10кп.0215 | Шайба |
Загрузка ...
|
|
| 35 | 162.57.455-20 | Зажим |
Загрузка ...
|
|
| 36 | 180.45.257 | Панель |
Загрузка ...
|
|
| 37 | 180.45.257-10 | Панель |
Загрузка ...
|
|
| 38 | 180.45.257-20 | Панель |
Загрузка ...
|
|
| 39 | 180.45.0130-10 | Панель |
Загрузка ...
|
|
| 40 | 180.45.0130-20 | Панель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
