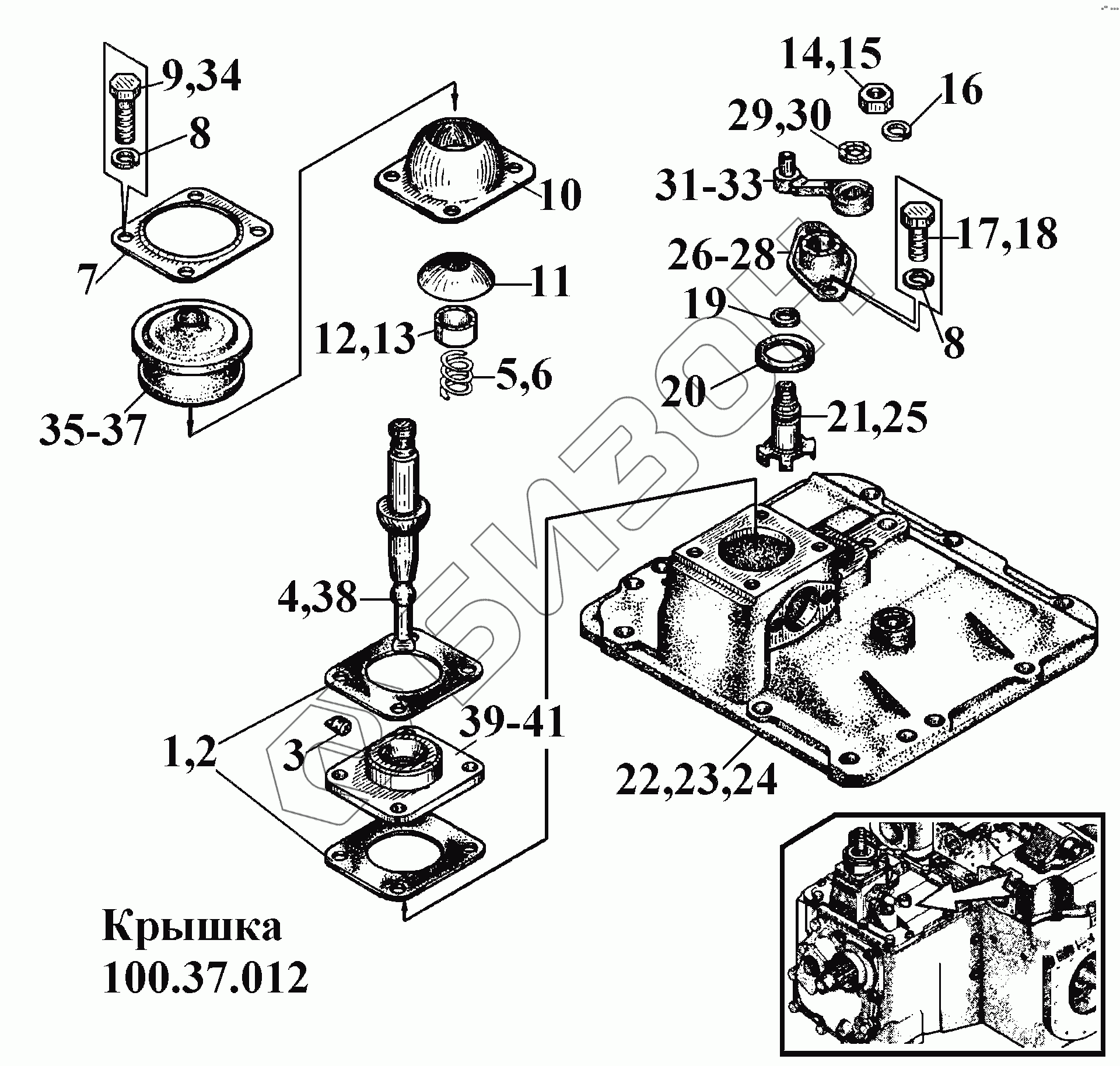

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крышка 100.37.012 (1)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
29
30
31
33
34
35
37
38
39
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 77.37.114 | Прокладка фланца |
Загрузка ...
|
|
| 2 | 77.37.114-20 | Прокладка |
Загрузка ...
|
|
| 3 | 77.37.116-1 | Штифт рычага |
Загрузка ...
|
|
| 4 | 162.37.214-2 | Рычаг |
Загрузка ...
|
|
| 5 | 77.37.117 | Пружина рычага |
Загрузка ...
|
|
| 6 | 77.37.117-20 | Пружина |
Загрузка ...
|
|
| 7 | 77.37.122 | Кольцо прижимное |
Загрузка ...
|
|
| 8 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | M10-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 10 | 77.37.120 | Колпак |
Загрузка ...
|
|
| 11 | 77.37.118 | Шайба сферическая |
Загрузка ...
|
|
| 12 | 79.37.243 | Втулка |
Загрузка ...
|
|
| 13 | 79.37.243-01 | Втулка |
Загрузка ...
|
|
| 14 | М12х1,25-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 15 | M12x1,25-6H.6.016 | Гайка |
Загрузка ...
|
|
| 16 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | M10-6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 18 | M10-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 19 | 014-018-25-2-4 | Кольцо |
Загрузка ...
|
|
| 20 | 016-052-36-2-2 | Кольцо |
Загрузка ...
|
|
| 21 | 79.37.310 | Кулиса |
Загрузка ...
|
|
| 22 | 162.37.201-02 | Крышка |
Загрузка ...
|
|
| 23 | 162.37.201-12 | Крышка |
Загрузка ...
|
|
| 24 | 162.37.201-22 | Крышка |
Загрузка ...
|
|
| 25 | 79.37.310-20 | Кулиса |
Загрузка ...
|
|
| 26 | 162.37.204-01 | Крышка |
Загрузка ...
|
|
| 27 | 162.37.204-11 | Крышка |
Загрузка ...
|
|
| 28 | 162.37.204-21 | Крышка |
Загрузка ...
|
|
| 29 | С12.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 30 | С12.01.10кп.0215 | Шайба |
Загрузка ...
|
|
| 31 | 79.37.030 | Рычаг |
Загрузка ...
|
|
| 32 | 79.37.030-10 | Рычаг |
Загрузка ...
|
|
| 33 | 79.37.030-20 | Рычаг |
Загрузка ...
|
|
| 34 | M10-6gx35.88.35.029 | Болт |
Загрузка ...
|
|
| 35 | 77.37.121 | Чехол |
Загрузка ...
|
|
| 36 | 77.37.121-10 | Чехол |
Загрузка ...
|
|
| 37 | 77.37.121-20 | Чехол |
Загрузка ...
|
|
| 38 | 162.37.214-2-20 | Рычаг |
Загрузка ...
|
|
| 39 | 77.37.113-1 | Фланец крышки коробки передач |
Загрузка ...
|
|
| 41 | 77.37.113-1-20 | Фланец крышки коробки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
