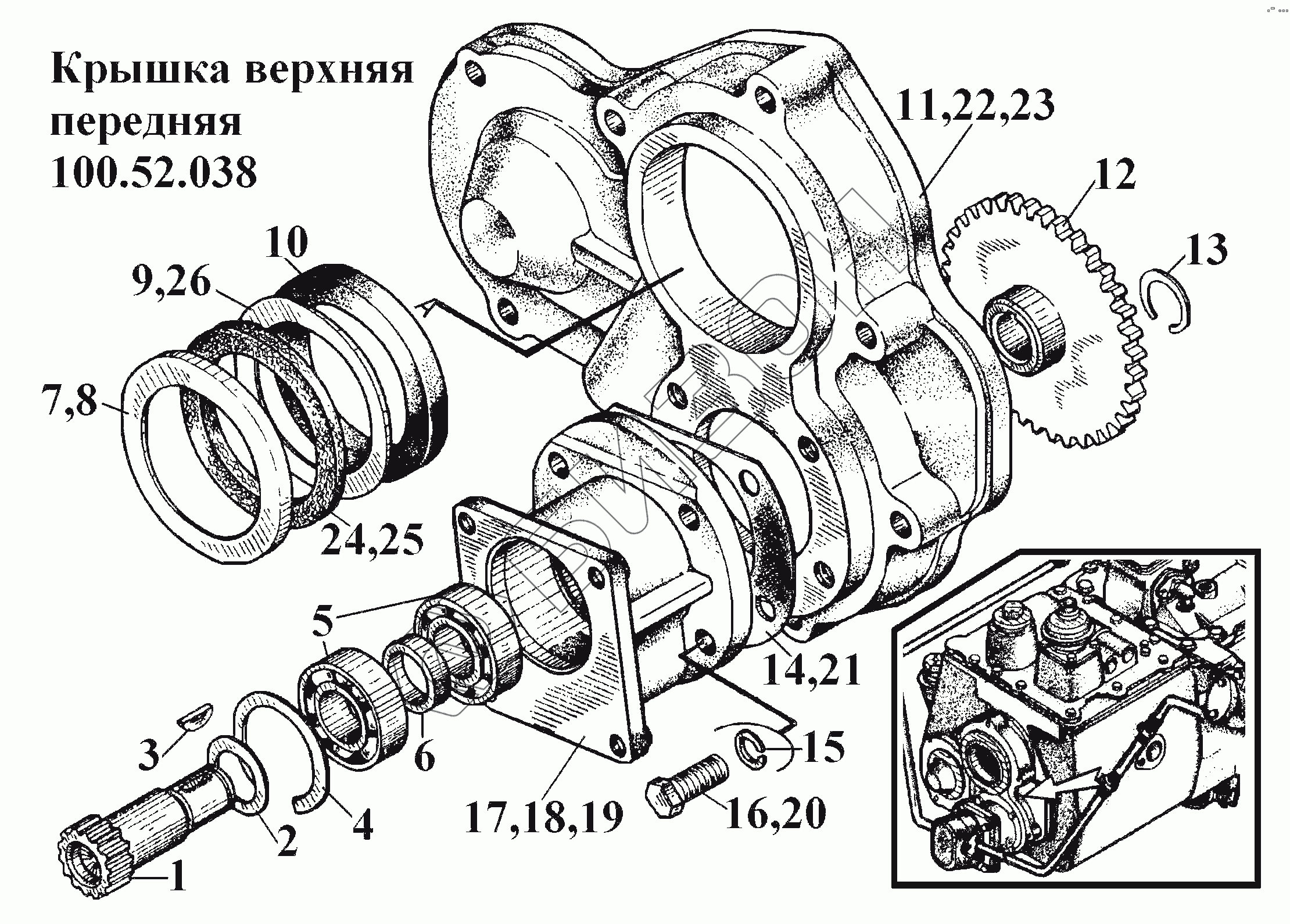

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крышка верхняя передняя 100.52.038
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100.52.104 | Вал привода |
Загрузка ...
|
|
| 2 | 162.19.113 | Кольцо распорное |
Загрузка ...
|
|
| 3 | 5x9 | Шпонка |
Загрузка ...
|
|
| 4 | КУВ52 | Кольцо упорное внутреннее |
Загрузка ...
|
|
| 5 | 205К | Подшипник |
Загрузка ...
|
|
| 6 | 100.52.105 | Кольцо |
Загрузка ...
|
|
| 7 | 77.31.113 | Обойма |
Загрузка ...
|
|
| 8 | 77.31.113-20 | Обойма |
Загрузка ...
|
|
| 9 | 77.31.106 | Кольцо дистанционное |
Загрузка ...
|
|
| 10 | 1,2-70x95-2 | Манжета |
Загрузка ...
|
|
| 11 | 100.52.101 | Крышка передняя |
Загрузка ...
|
|
| 12 | 100.52.103 | Шестерня привода ведомая |
Загрузка ...
|
|
| 13 | 820 | Кольцо |
Загрузка ...
|
|
| 14 | 100.52.107 | Прокладка |
Загрузка ...
|
|
| 15 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | M10.6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | 100.52.106 | Корпус |
Загрузка ...
|
|
| 18 | 100.52.106-10 | Корпус |
Загрузка ...
|
|
| 19 | 100.52.106-20 | Корпус |
Загрузка ...
|
|
| 20 | M10.6gx30.88.35.029 | Болт |
Загрузка ...
|
|
| 21 | 100.52.107-20 | Прокладка |
Загрузка ...
|
|
| 22 | 100.52.101-10 | Крышка передняя |
Загрузка ...
|
|
| 23 | 100.52.101-20 | Крышка передняя |
Загрузка ...
|
|
| 24 | СП93-69-30 | Кольцо |
Загрузка ...
|
|
| 25 | СП-Т93-69-10 | Кольцо |
Загрузка ...
|
|
| 26 | 77.31.106-20 | Кольцо дистанционное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
