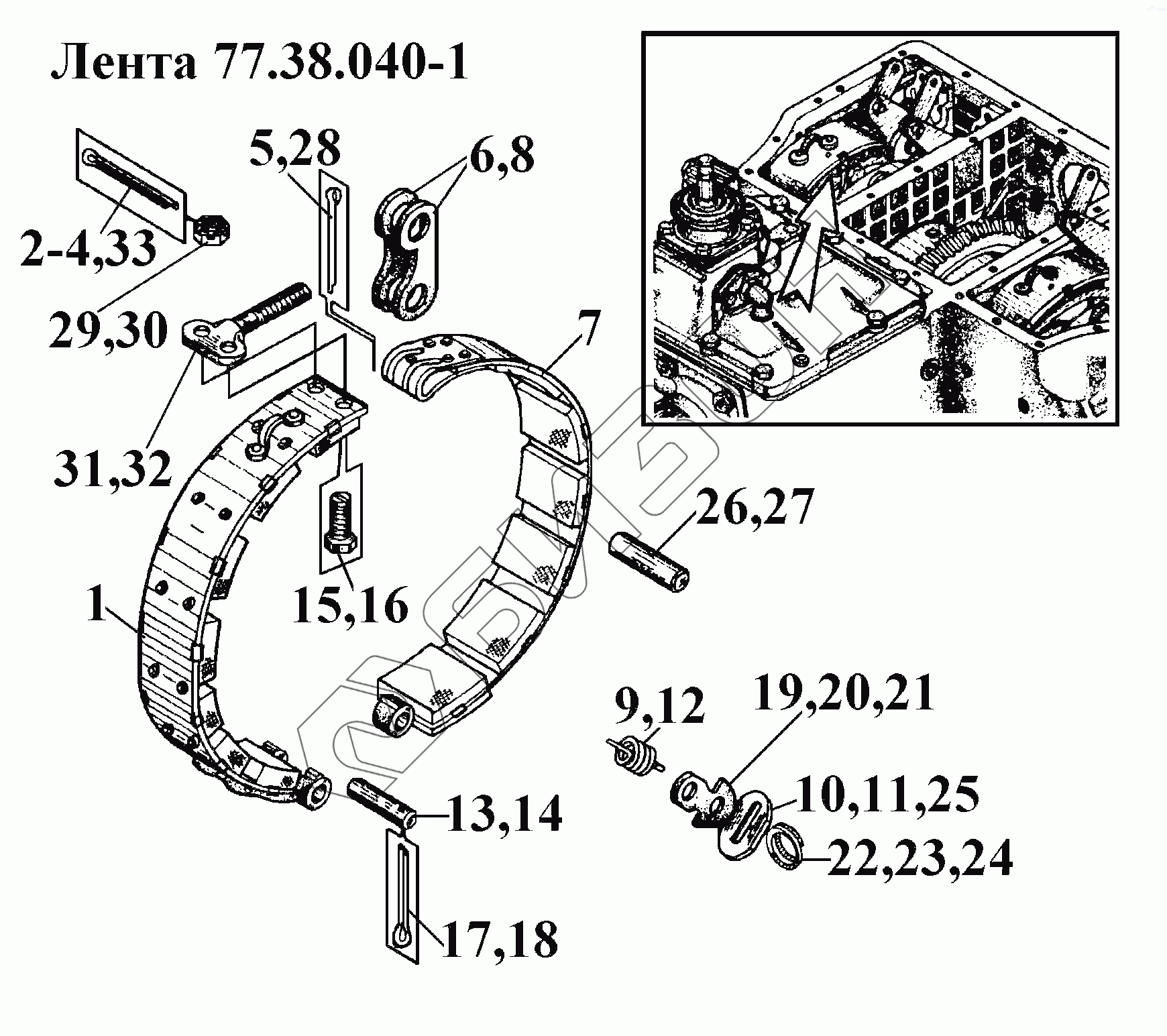

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Лента 77.38.040-1
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 77.38.041-2 | Лента - верхняя ветвь |
Загрузка ...
|
|
| 2 | 3,2x18.029 | Шплинт |
Загрузка ...
|
|
| 3 | 3,2x18.016 | Шплинт |
Загрузка ...
|
|
| 4 | 3,2x20.016 | Шплинт |
Загрузка ...
|
|
| 5 | 4x36.016 | Шплинт |
Загрузка ...
|
|
| 6 | 77.38.152 | Серьга |
Загрузка ...
|
|
| 7 | 77.38.042-1 | Лента - нижняя ветвь |
Загрузка ...
|
|
| 8 | 77.38.152-20 | Серьга |
Загрузка ...
|
|
| 9 | 77.38.163 | Пружина 2С.132.0031 |
Загрузка ...
|
|
| 10 | 77.38.270 | Шайба |
Загрузка ...
|
|
| 11 | 77.38.270-10 | Шайба |
Загрузка ...
|
|
| 12 | 77.38.163-20 | Пружина 2С.132.0031 |
Загрузка ...
|
|
| 13 | 77.38.150 | Палец тормозной ленты |
Загрузка ...
|
|
| 14 | 77.38.150-20 | Палец |
Загрузка ...
|
|
| 15 | 77.38.160-3 | Болт |
Загрузка ...
|
|
| 16 | 77.38.160-3-20 | Болт |
Загрузка ...
|
|
| 17 | 3,2x25.016 | Шплинт |
Загрузка ...
|
|
| 18 | 3,2x25.029 | Шплинт |
Загрузка ...
|
|
| 19 | 77.38.271 | Серьга |
Загрузка ...
|
|
| 20 | 77.38.271-10 | Серьга |
Загрузка ...
|
|
| 21 | 77.38.271-20 | Серьга |
Загрузка ...
|
|
| 22 | 77.38.156 | Кольцо |
Загрузка ...
|
|
| 23 | 77.38.156-10 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 77.38.156-20 | Кольцо пружинное |
Загрузка ...
|
|
| 25 | 77.38.270-20 | Шайба |
Загрузка ...
|
|
| 26 | 77.38.151 | Палец проушины |
Загрузка ...
|
|
| 27 | 77.38.151-20 | Палец |
Загрузка ...
|
|
| 28 | 4x36.029 | Шплинт |
Загрузка ...
|
|
| 29 | 77.38.277 | Гайка |
Загрузка ...
|
|
| 30 | 77.38.277-20 | Гайка |
Загрузка ...
|
|
| 31 | 77.38.164-1 | Винт регулировочный |
Загрузка ...
|
|
| 32 | 77.38.164-1-20 | Винт регулировочный |
Загрузка ...
|
|
| 33 | 3,2x20.029 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
