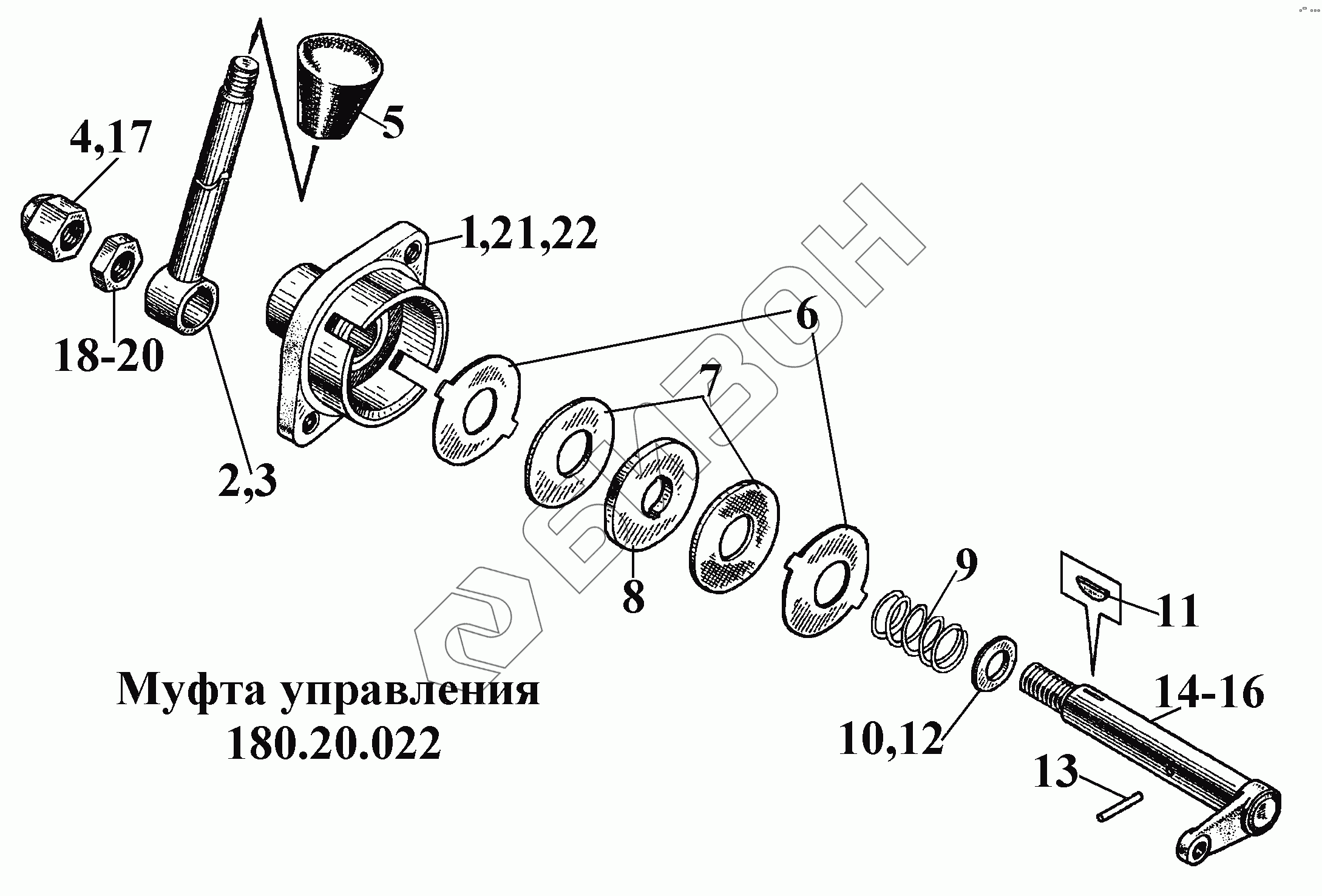

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Муфта управления 180.20.022
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 180.20.024 | Муфта |
Загрузка ...
|
|
| 2 | 180.20.111 | Рукоятка управления |
Загрузка ...
|
|
| 3 | 180.20.111-10 | Рукоятка управления |
Загрузка ...
|
|
| 4 | 100.20.105 | Гайка колпачковая |
Загрузка ...
|
|
| 5 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 6 | 78.20.214 | Диск |
Загрузка ...
|
|
| 7 | 78.20.213 | Накладка |
Загрузка ...
|
|
| 8 | 78.20.211 | Диск |
Загрузка ...
|
|
| 9 | 78.20.210-1 | Пружина |
Загрузка ...
|
|
| 10 | 14.01.08кп.013 | Шайба |
Загрузка ...
|
|
| 11 | 4x6.5 | Шпонка |
Загрузка ...
|
|
| 12 | 14.01.08кп.0215 | Шайба |
Загрузка ...
|
|
| 13 | 162.20.405 | Штифт |
Загрузка ...
|
|
| 14 | 180.20.021-10 | Валик с рычагом |
Загрузка ...
|
|
| 15 | 180.20.021-20 | Валик с рычагом |
Загрузка ...
|
|
| 16 | 180.20.021 | Валик с рычагом |
Загрузка ...
|
|
| 17 | 100.20.105-20 | Гайка колпачковая |
Загрузка ...
|
|
| 18 | 180.20.111-20 | Рукоятка управления |
Загрузка ...
|
|
| 19 | M12x1,25-7H.04.016 | Гайка |
Загрузка ...
|
|
| 20 | MI2x1,25-7H.04.029 | Гайка |
Загрузка ...
|
|
| 21 | 180.20.024-10 | Муфта |
Загрузка ...
|
|
| 22 | 180.20.024-10 | Муфта |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
