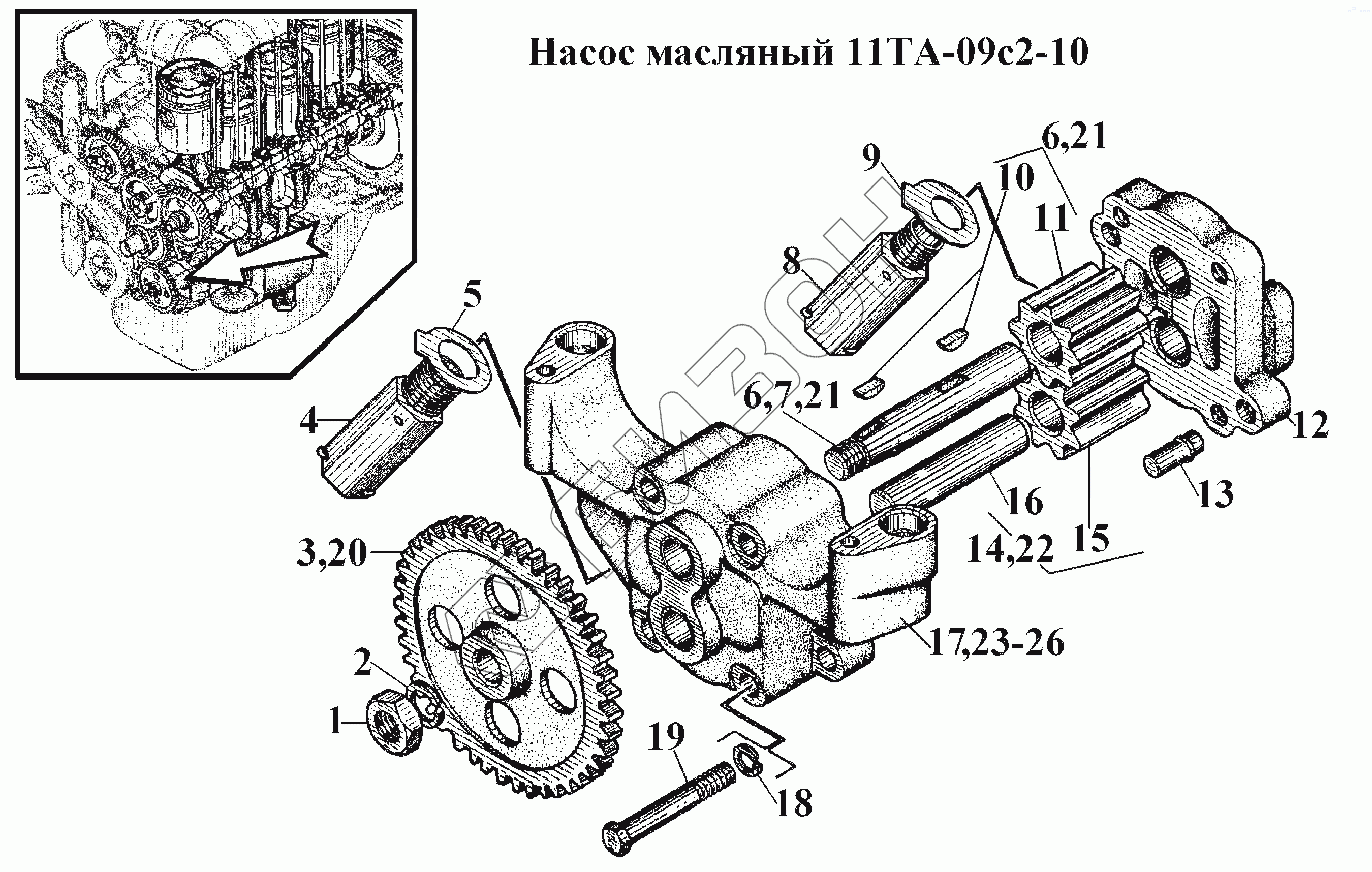

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Насос масляный 11ТА-09с2-10
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 11Т-09с4-00.40 | 11Т-09с4-00.40 | Крышка |
Загрузка ...
|
|
| 11Т-09с4-00.10 | 11Т-09с4-00.10 | Крышка |
Загрузка ...
|
|
| 11Т-09с4-00.30 | 11Т-09с4-00.30 | Крышка |
Загрузка ...
|
|
| 11Т-09с4-00.50 | 11Т-09с4-00.50 | Крышка |
Загрузка ...
|
|
| 11Т-09с7-00.10 | 11Т-09с7-00.10 | Ось |
Загрузка ...
|
|
| 11Т-0905-01.10 | 11Т-0905-01.10 | Колесо зубчатое |
Загрузка ...
|
|
| 11Т-0905-00.10 | 11Т-0905-00.10 | Колесо зубчатое |
Загрузка ...
|
|
| 11Т-0904-00.10 | 11Т-0904-00.10 | Валик |
Загрузка ...
|
|
| 1 | 11Т-09082М16х1,5-6Н.06.40х05 | Гайка |
Загрузка ...
|
|
| 2 | 16.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 11Т-0903 | Колесо зубчатое |
Загрузка ...
|
|
| 4 | МН-09с20 | Клапан редукционный нагнетающей секции |
Загрузка ...
|
|
| 5 | МН-0949 | Шайба стопорная |
Загрузка ...
|
|
| 6 | 11Т-09с5 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | 11Т-0904 | Валик |
Загрузка ...
|
|
| 8 | МН-09с21 | Клапан предохранительный радиаторной секции |
Загрузка ...
|
|
| 9 | МН-0946 | Шайба стопорная |
Загрузка ...
|
|
| 10 | 5x7,5 | Шпонка |
Загрузка ...
|
|
| 11 | 11Т-0905 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | 11Т-09с4 | Крышка |
Загрузка ...
|
|
| 13 | 01-0944-01 | Штифт |
Загрузка ...
|
|
| 14 | 11Т-09с6 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | 11Т-0905-01 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | 11Т-09с7 | Ось |
Загрузка ...
|
|
| 17 | 11Т-09с3 | Корпус |
Загрузка ...
|
|
| 18 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | М10-6gх80.58.20кп.013 | Болт |
Загрузка ...
|
|
| 20 | 11Т-0903-00.30 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | 11Т-09с5-00.10 | Колесо зубчатое |
Загрузка ...
|
|
| 22 | 11Т-09с6-00.10 | Колесо зубчатое |
Загрузка ...
|
|
| 23 | 11Т-09с3-00.10 | Корпус |
Загрузка ...
|
|
| 24 | 11Т-09с3-00.40 | Корпус |
Загрузка ...
|
|
| 25 | 11Т-09с3-00.50 | Корпус |
Загрузка ...
|
|
| 26 | 11Т-09с3-00.30 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
