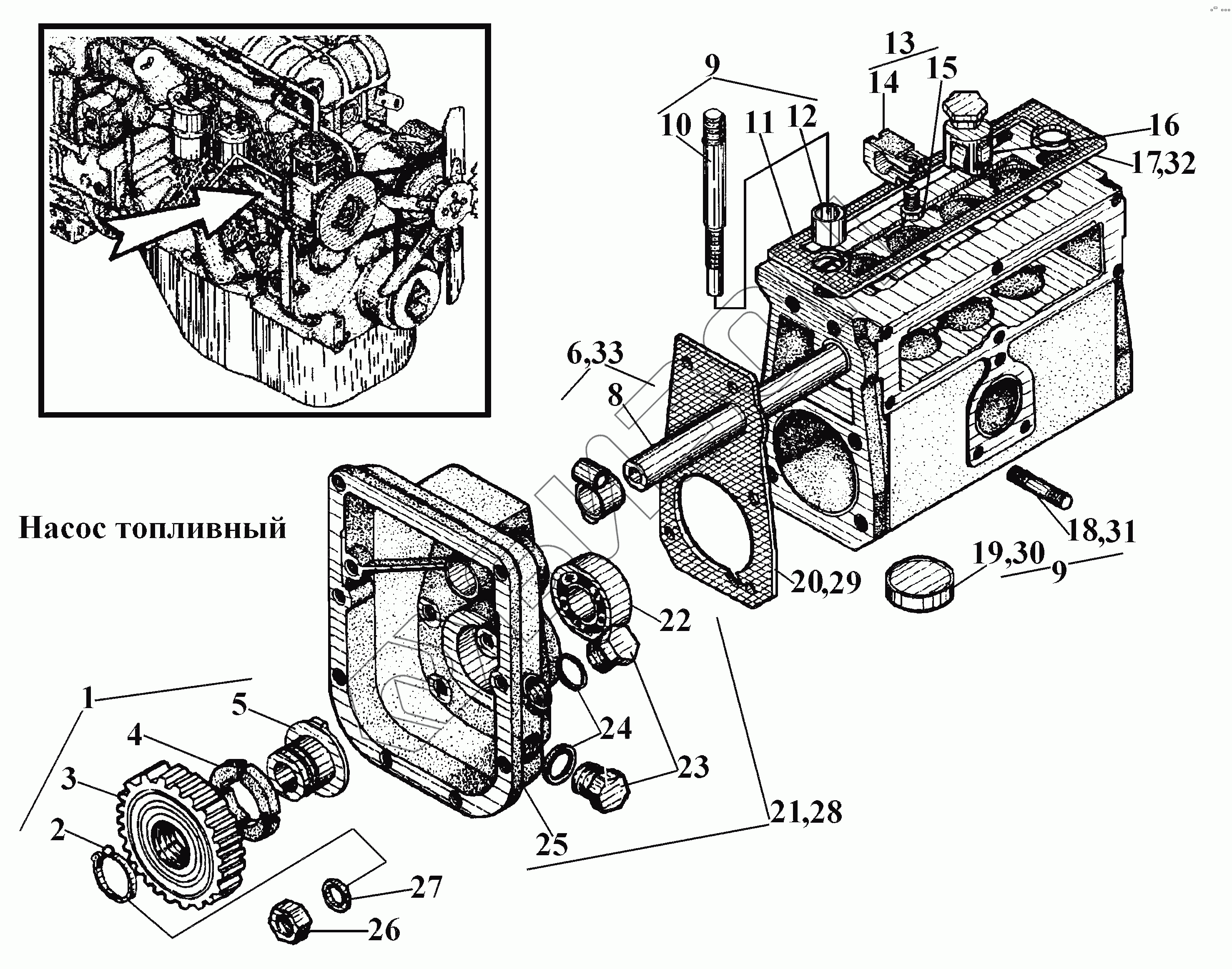

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Насос топливный (1)
1
2
3
4
5
6
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-16с25-1А.20 | 41-16с25-1А.20 | Корпус насоса |
Загрузка ...
|
|
| В2.80.16.085-2А.20 | В2.80.16.085-2А.20 | Муфта упругая |
Загрузка ...
|
|
| Л16-100А.20 | Л16-100А.20 | Шпилька |
Загрузка ...
|
|
| 1 | В2.80.16.085-2А | Муфта упругая в сборе |
Загрузка ...
|
|
| 2 | 41-16108 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | В2.80.16.564-4 | Колесо зубчатое |
Загрузка ...
|
|
| 4 | 236-1110517Б | Сухарь |
Загрузка ...
|
|
| 5 | В2.80.16.565-1 | Втулка зубчатого колеса |
Загрузка ...
|
|
| 6 | 16с23-ЗА-30 | Рейка |
Загрузка ...
|
|
| 8 | 16-025-4А | Рейка |
Загрузка ...
|
|
| 9 | 41-16с25-1А | Корпус насоса |
Загрузка ...
|
|
| 10 | Л16-100А | Шпилька |
Загрузка ...
|
|
| 11 | 41-1601-1А | Корпус насоса |
Загрузка ...
|
|
| 12 | 16-003 | Штифт установочный |
Загрузка ...
|
|
| 13 | 16с7 | Хомутик |
Загрузка ...
|
|
| 14 | 16-019-1А | Хомутик |
Загрузка ...
|
|
| 15 | M6-6gx20.88.35.05 | Болт |
Загрузка ...
|
|
| 16 | 80.16.013-2 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 17 | 16-079Б | Прокладка головки насоса |
Загрузка ...
|
|
| 18 | 16-008 | Шпилька |
Загрузка ...
|
|
| 19 | 16-004 | Пробка |
Загрузка ...
|
|
| 20 | 16-084А | Прокладка |
Загрузка ...
|
|
| 21 | 41-16с4В | Фланец регулятора |
Загрузка ...
|
|
| 22 | 6020 | Подшипник |
Загрузка ...
|
|
| 23 | 16-204А | Пробка горловины |
Загрузка ...
|
|
| 24 | 16-210 | Прокладка |
Загрузка ...
|
|
| 25 | 03-1614-1Б | Фланец крепления регулятора |
Загрузка ...
|
|
| 26 | 41-16112 | Гайка |
Загрузка ...
|
|
| 27 | 14.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 41-16с4В.20 | Фланец регулятора |
Загрузка ...
|
|
| 29 | 16-084А.20 | Прокладка |
Загрузка ...
|
|
| 30 | 16-004.20 | Пробка |
Загрузка ...
|
|
| 31 | 16-008.20 | Шпилька |
Загрузка ...
|
|
| 32 | 16-079Б.20 | Прокладка |
Загрузка ...
|
|
| 33 | 16с23-ЗА-30.20 | Рейка |
Загрузка ...
|
