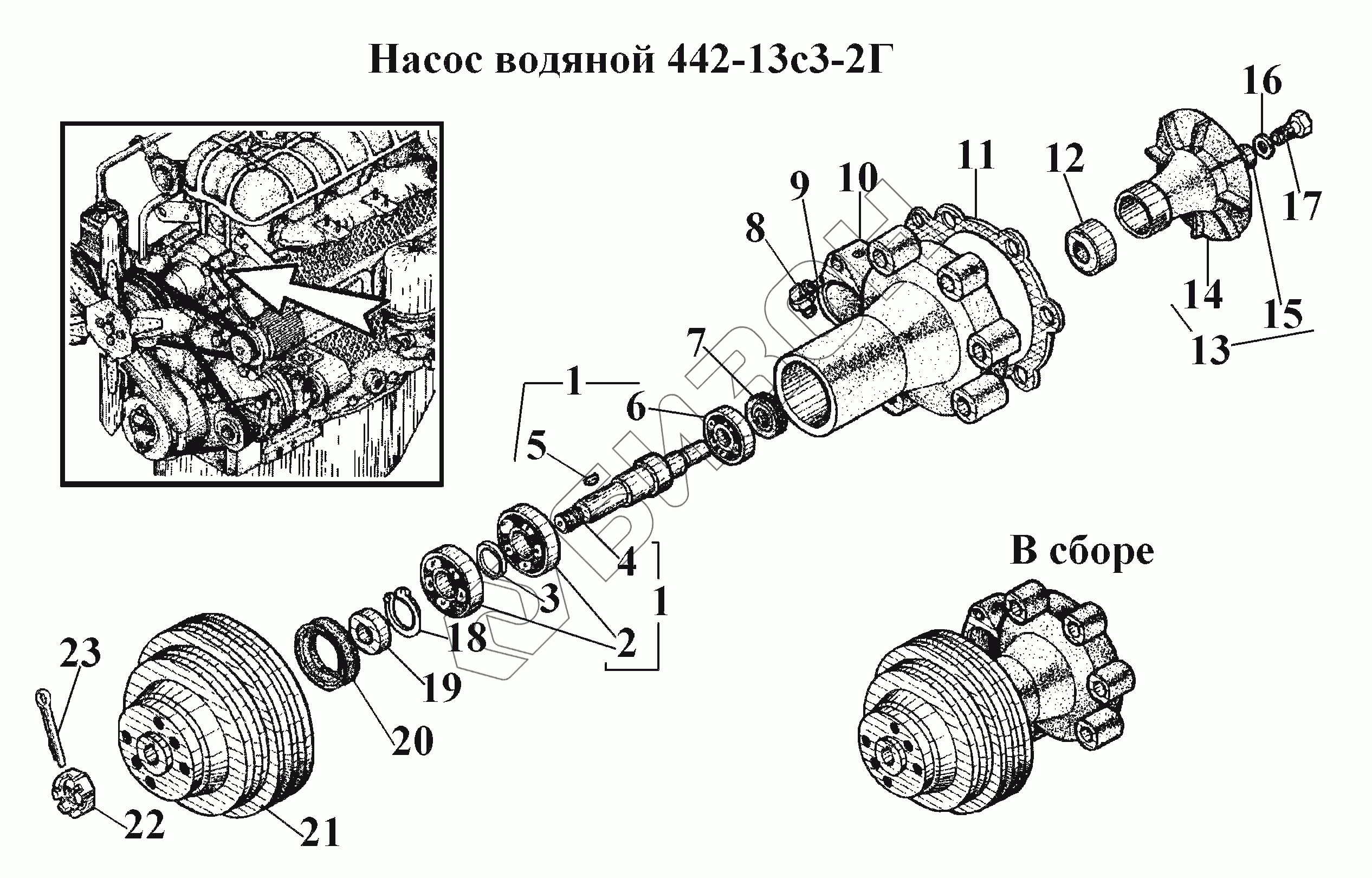

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Насос водяной 442-13с3-2Г
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01М-13с8 | Вал в сборе |
Загрузка ...
|
|
| 2 | 305.8338 | Подшипник |
Загрузка ...
|
|
| 3 | 03-1317 | Кольцо распорное |
Загрузка ...
|
|
| 4 | 01-1305 | Вал |
Загрузка ...
|
|
| 5 | 01-1334 | Шпонка сегментная |
Загрузка ...
|
|
| 6 | 304.8338 | Подшипник |
Загрузка ...
|
|
| 7 | 25.3131.4043 | Манжета |
Загрузка ...
|
|
| 8 | 01-1332 | Колпачок |
Загрузка ...
|
|
| 9 | 2.3.90ЦХЛ1 | Масленка |
Загрузка ...
|
|
| 10 | 440-1301-1 | Корпус |
Загрузка ...
|
|
| 11 | 01-1306 | Прокладка |
Загрузка ...
|
|
| 12 | 01-13с9 | Сальник водяного насоса |
Загрузка ...
|
|
| 13 | 01-13с4-2А | Крыльчатка в сборе |
Загрузка ...
|
|
| 14 | 01-1314-2 | Крыльчатка |
Загрузка ...
|
|
| 15 | 01-1324 | Втулка |
Загрузка ...
|
|
| 16 | 01-1322А | Шайба |
Загрузка ...
|
|
| 17 | 01-1323А | Болт |
Загрузка ...
|
|
| 18 | СМД14-1359 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 01-1316А | Втулка |
Загрузка ...
|
|
| 20 | 25.3131.4083 | Манжета 1.2.40x62-1 |
Загрузка ...
|
|
| 21 | 442-1311 | Шкив вентилятора |
Загрузка ...
|
|
| 22 | 01-1333 | Гайка |
Загрузка ...
|
|
| 23 | 4x28-05 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
