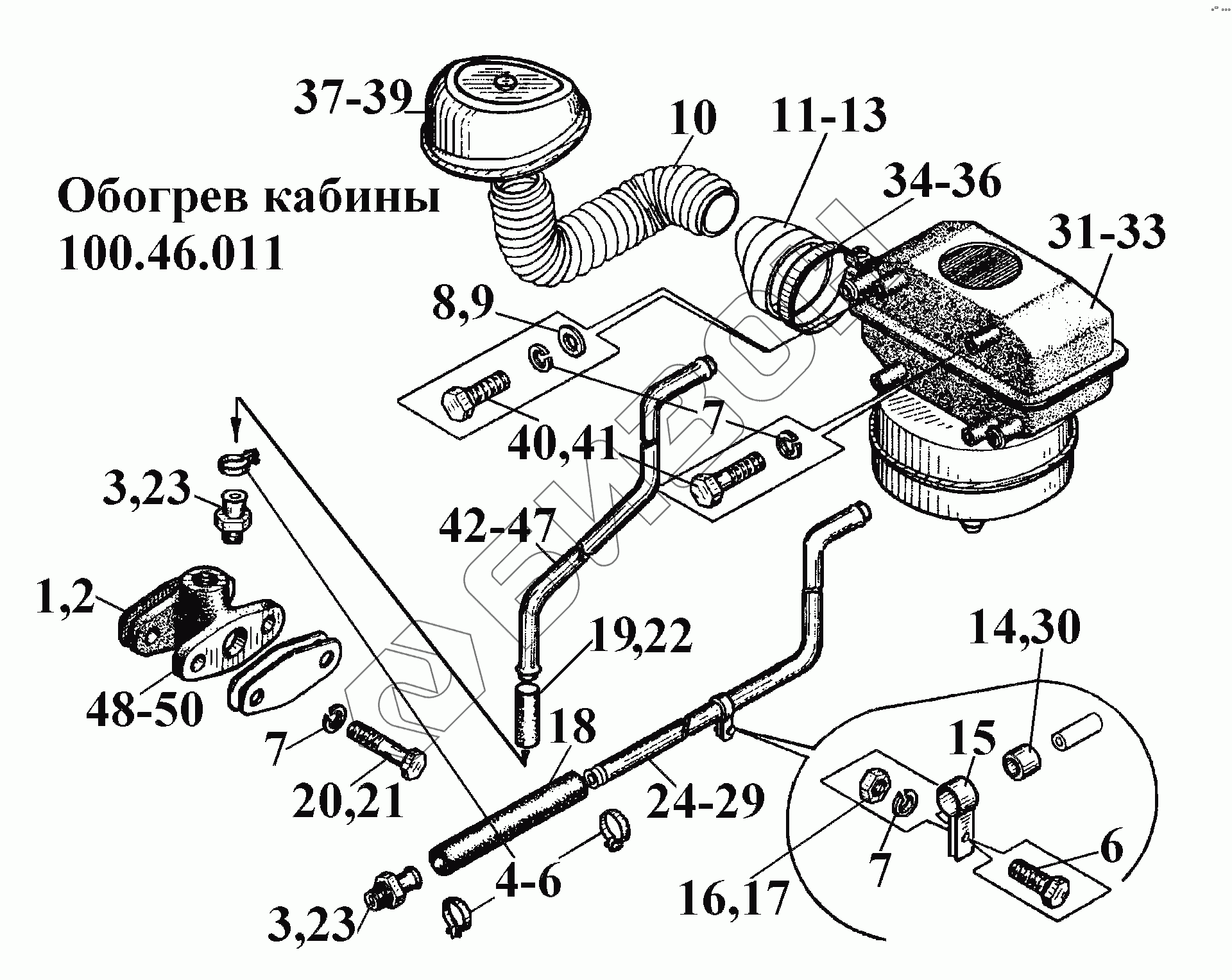

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Обогрев кабины 100.46.011
1
2
3
3
4
6
6
7
7
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
23
24
29
30
31
33
34
36
37
39
40
41
42
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.46.230-21 | 88.46.230-21 | Скоба |
Загрузка ...
|
|
| 78.46.321-20 | 78.46.321-20 | Шланг |
Загрузка ...
|
|
| 1 | 85.13.213-20 | Прокладка |
Загрузка ...
|
|
| 2 | 85.13.213 | Прокладка |
Загрузка ...
|
|
| 3 | 88.46.251 | Штуцер |
Загрузка ...
|
|
| 4 | 77.06.028 | Хомутик стяжной |
Загрузка ...
|
|
| 5 | 77.06.028-10 | Хомутик стяжной |
Загрузка ...
|
|
| 6 | 77.06.028-20 | Хомутик стяжной |
Загрузка ...
|
|
| 7 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | C8.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 9 | C8.01.10кп.0215 | Шайба |
Загрузка ...
|
|
| 10 | 180.46.139 | Рукав |
Загрузка ...
|
|
| 11 | 88.46.030 | Патрубок |
Загрузка ...
|
|
| 12 | 88.46.030-10 | Патрубок |
Загрузка ...
|
|
| 13 | 88.46.030-20 | Патрубок |
Загрузка ...
|
|
| 14 | 54.15A.106 | Прокладка |
Загрузка ...
|
|
| 15 | 88.46.230-01 | Скоба |
Загрузка ...
|
|
| 16 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 17 | М8-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 18 | 78.46.321 | Шланг |
Загрузка ...
|
|
| 19 | 88.46.254 | Шланг |
Загрузка ...
|
|
| 20 | M8-6gx65.88.35.016 | Болт |
Загрузка ...
|
|
| 21 | M8-6gx65.88.35.029 | Болт |
Загрузка ...
|
|
| 22 | 88.46.254-20 | Шланг |
Загрузка ...
|
|
| 23 | 88.46.251-20 | Штуцер |
Загрузка ...
|
|
| 24 | 100.46.101 | Труба сливная |
Загрузка ...
|
|
| 25 | 100.46.101-10 | Труба сливная |
Загрузка ...
|
|
| 26 | 100.46.101-20 | Труба сливная |
Загрузка ...
|
|
| 27 | 100.46.146 | Труба сливная |
Загрузка ...
|
|
| 28 | 100.46.146-10 | Труба сливная |
Загрузка ...
|
|
| 29 | 100.46.146-20 | Труба сливная |
Загрузка ...
|
|
| 30 | 54.15А.106-20 | Прокладка |
Загрузка ...
|
|
| 31 | 180.46.015 | Отопитель |
Загрузка ...
|
|
| 32 | 180.46.015-10 | Отопитель |
Загрузка ...
|
|
| 33 | 180.46.015-20 | Отопитель |
Загрузка ...
|
|
| 34 | 88.46.033 | Хомутик |
Загрузка ...
|
|
| 35 | 88.46.033-10 | Хомутик |
Загрузка ...
|
|
| 36 | 88.46.033-20 | Хомутик |
Загрузка ...
|
|
| 37 | 180.46.013-10 | Рассеиватель |
Загрузка ...
|
|
| 38 | 180.46.013-20 | Рассеиватель |
Загрузка ...
|
|
| 39 | 180.46.013 | Рассеиватель |
Загрузка ...
|
|
| 40 | M8-6gx20.88.35.029 | Болт |
Загрузка ...
|
|
| 41 | M8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 42 | 100.46.102 | Труба заборная |
Загрузка ...
|
|
| 43 | 100.46.102-10 | Труба заборная |
Загрузка ...
|
|
| 44 | 100.46.102-20 | Труба заборная |
Загрузка ...
|
|
| 45 | 100.46.147 | Труба заборная |
Загрузка ...
|
|
| 46 | 100.46.147-10 | Труба заборная |
Загрузка ...
|
|
| 47 | 100.46.147-20 | Труба заборная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
