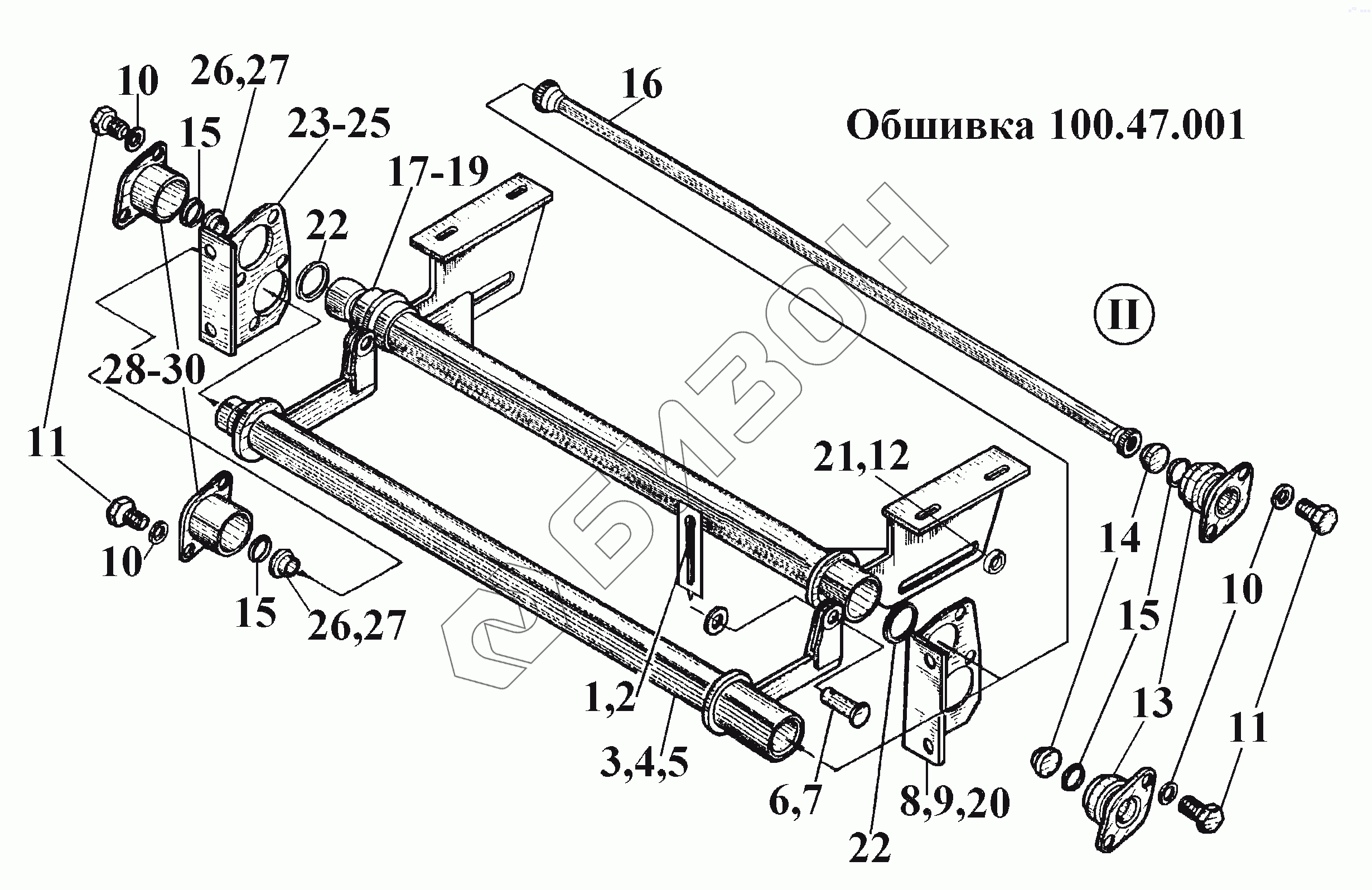

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Обшивка 100.47.001 (3)
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
15
15
16
17
19
20
21
22
22
23
25
26
26
27
27
28
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| M12-6gx20.88.35.029 | M12-6gx20.88.35.029 | Болт |
Загрузка ...
|
|
| 180.47.115-20 | 180.47.115-20 | Заглушка |
Загрузка ...
|
|
| 180.47.110-10 | 180.47.110-10 | Втулка |
Загрузка ...
|
|
| 180.47.110-20 | 180.47.110-20 | Втулка |
Загрузка ...
|
|
| 1 | 4x36.016 | Шплинт |
Загрузка ...
|
|
| 2 | 4x36.029 | Шплинт |
Загрузка ...
|
|
| 3 | 180.47.012 | Труба торсиона нижняя |
Загрузка ...
|
|
| 4 | 180.47.012-10 | Труба торсиона нижняя |
Загрузка ...
|
|
| 5 | 180.47.012-20 | Труба торсиона нижняя |
Загрузка ...
|
|
| 6 | 6-12h12х45М40.239...43,5Ц9хр | Ось |
Загрузка ...
|
|
| 7 | 6-12h12х45М40.239...43,5кд9хр | Ось |
Загрузка ...
|
|
| 8 | 180.47.017 | Кронштейн правый |
Загрузка ...
|
|
| 9 | 180.47.017-10 | Кронштейн правый |
Загрузка ...
|
|
| 10 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | M12-6gx20.88.35.0 16 | Болт |
Загрузка ...
|
|
| 12 | 180.47.114-20 | Втулка |
Загрузка ...
|
|
| 13 | 180.47.110 | Втулка |
Загрузка ...
|
|
| 14 | 180.47.115 | Заглушка |
Загрузка ...
|
|
| 15 | КУВ-35 | Кольцо |
Загрузка ...
|
|
| 16 | 180.47.101 | Торсион |
Загрузка ...
|
|
| 17 | 180.47.011 | Труба торсиона верхняя |
Загрузка ...
|
|
| 18 | 180.47.011-10 | Труба торсиона верхняя |
Загрузка ...
|
|
| 19 | 180.47.011-20 | Труба торсиона верхняя |
Загрузка ...
|
|
| 20 | 180.47.017-20 | Кронштейн правый |
Загрузка ...
|
|
| 21 | 180.47.114 | Втулка |
Загрузка ...
|
|
| 22 | 044-050-36-27-B-I4 | Кольцо |
Загрузка ...
|
|
| 23 | 180.47.016 | Кронштейн левый |
Загрузка ...
|
|
| 24 | 180.47.016-10 | Кронштейн левый |
Загрузка ...
|
|
| 25 | 180.47.016-20 | Кронштейн левый |
Загрузка ...
|
|
| 26 | 180.47.116 | Заглушка |
Загрузка ...
|
|
| 27 | 180.47.116-20 | Заглушка |
Загрузка ...
|
|
| 28 | 180.47,113 | Втулка |
Загрузка ...
|
|
| 29 | 180.47.113-10 | Втулка |
Загрузка ...
|
|
| 30 | 180.47.113-20 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
