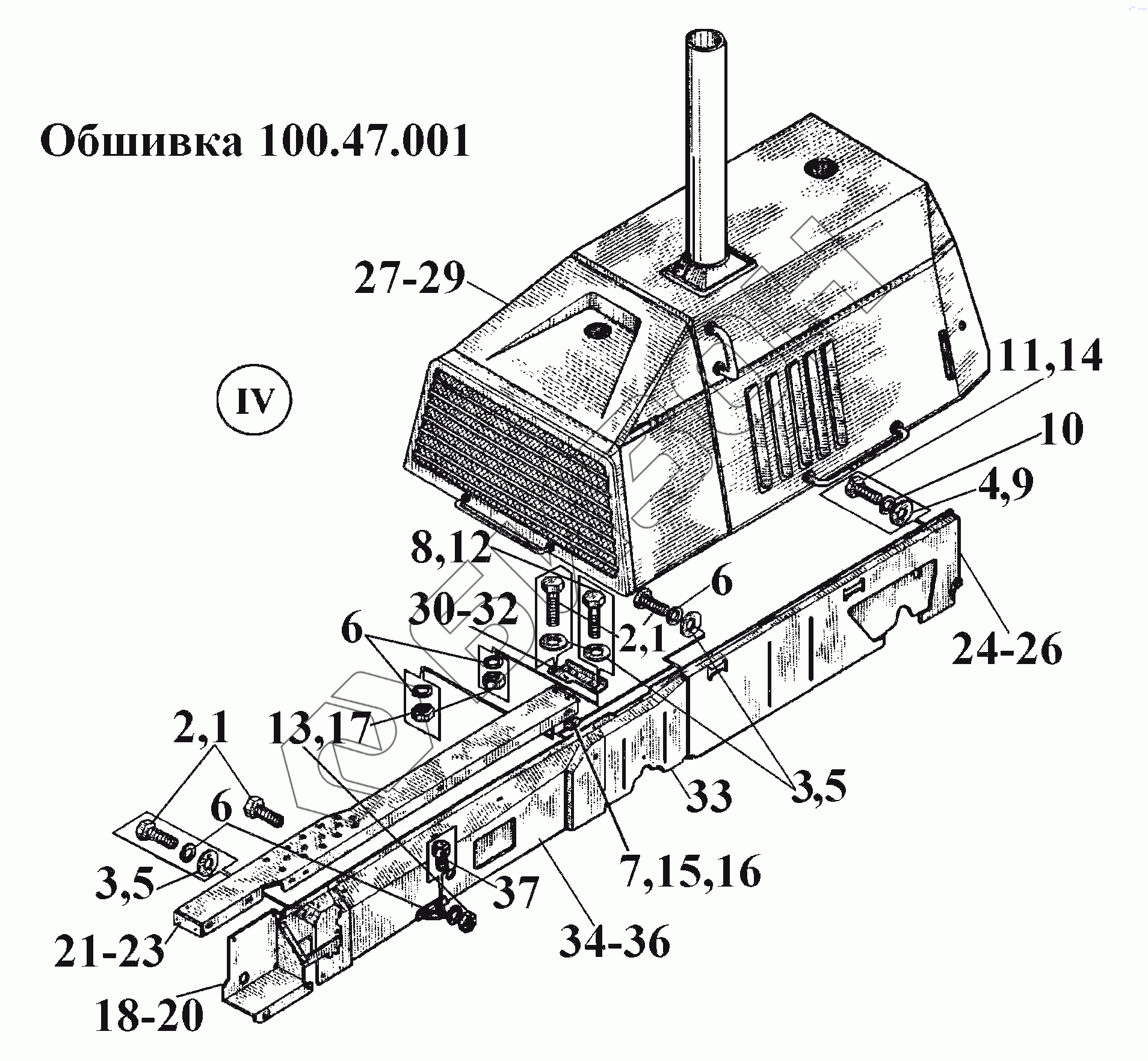

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Обшивка 100.47.001 (5)
1
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
23
24
26
27
29
30
32
33
34
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 100.47.0205-10 | 100.47.0205-10 | Лист средний правый |
Загрузка ...
|
|
| 100.47.0205-20 | 100.47.0205-20 | Лист средний правый |
Загрузка ...
|
|
| 162.47.292-20 | 162.47.292-20 | Штырь |
Загрузка ...
|
|
| 1 | M10-6gx20. 88.35. 029 | Болт |
Загрузка ...
|
|
| 2 | M10-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 3 | 10.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 4 | 12.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 5 | 10.01.10кп.0215 | Шайба |
Загрузка ...
|
|
| 6 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | 180.47.254 | Пластина |
Загрузка ...
|
|
| 8 | M10-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 9 | 12.01.10кп.0215 | Шайба |
Загрузка ...
|
|
| 10 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | M12-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | M10-6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 13 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 14 | M12-6gx20.88.35.029 | Болт |
Загрузка ...
|
|
| 15 | 180.47.254-10 | Пластина |
Загрузка ...
|
|
| 16 | 180.47.254-20 | Пластина |
Загрузка ...
|
|
| 17 | М10-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 18 | 180.47.0209-10 | Щека нижняя правая |
Загрузка ...
|
|
| 19 | 180.47.0209-20 | Щека нижняя правая |
Загрузка ...
|
|
| 20 | 180.47.0209 | Щека нижняя правая |
Загрузка ...
|
|
| 21 | 100.47.368 | Крыло правое |
Загрузка ...
|
|
| 22 | 100.47.368-10 | Крыло правое |
Загрузка ...
|
|
| 23 | 100.47.368-20 | Крыло правое |
Загрузка ...
|
|
| 24 | 100.47.376 | Лист задний правый |
Загрузка ...
|
|
| 25 | 100.47.376-10 | Лист задний правый |
Загрузка ...
|
|
| 26 | 100.47.376-20 | Лист задний правый |
Загрузка ...
|
|
| 27 | 100.47.010 | Капот |
Загрузка ...
|
|
| 28 | 100.47.010-10 | Капот |
Загрузка ...
|
|
| 29 | 100.47.010-20 | Капот |
Загрузка ...
|
|
| 30 | 180.47.382 | Кронштейн правый |
Загрузка ...
|
|
| 31 | 180.47.382-10 | Кронштейн правый |
Загрузка ...
|
|
| 32 | 180.47.382-20 | Кронштейн правый |
Загрузка ...
|
|
| 33 | 100.47.0205 | Лист средний правый |
Загрузка ...
|
|
| 34 | 100.47.366 | Лист передний правый |
Загрузка ...
|
|
| 35 | 100.47.366-10 | Лист передний правый |
Загрузка ...
|
|
| 36 | 100.47.366-20 | Лист передний правый |
Загрузка ...
|
|
| 37 | 162.47.292 | Штырь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
