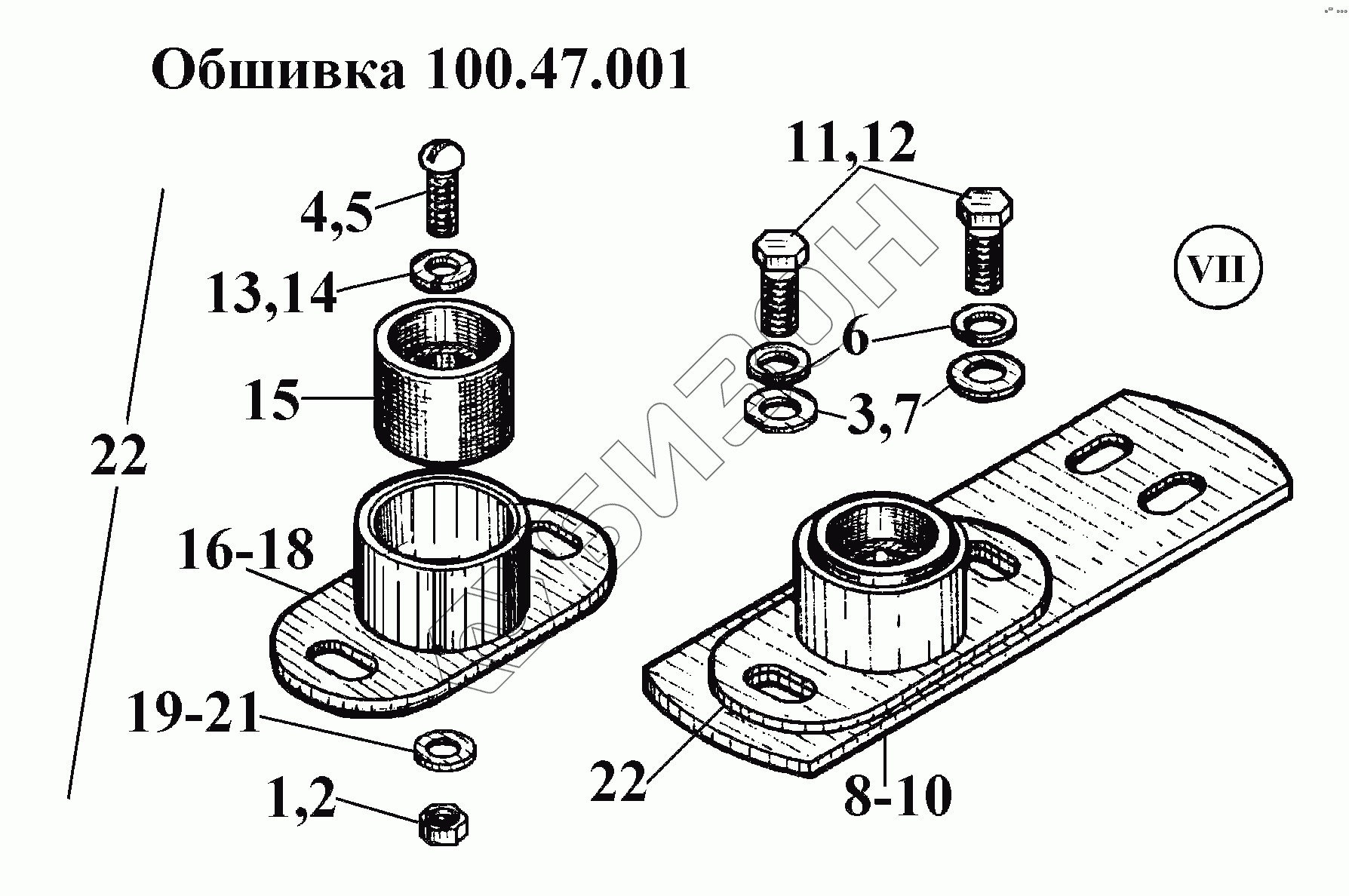

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Обшивка 100.47.001 (8)
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
18
19
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180.47.090-20 | 180.47.090-20 | Обойма |
Загрузка ...
|
|
| 180.47.090-10 | 180.47.090-10 | Обойма |
Загрузка ...
|
|
| 1 | М6-7Н.6.016 | Гайка |
Загрузка ...
|
|
| 2 | М6-7Н.6.029 | Гайка |
Загрузка ...
|
|
| 3 | 10.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 4 | B1M6-6gx25.58.016 | Винт |
Загрузка ...
|
|
| 5 | B1M6-6gx25.58.029 | Винт |
Загрузка ...
|
|
| 6 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | 10.01.10кп..0215 | Шайба |
Загрузка ...
|
|
| 8 | 180.47.253 | Рессора |
Загрузка ...
|
|
| 9 | 180.47.253-10 | Рессора |
Загрузка ...
|
|
| 10 | 180.47.253-20 | Рессора |
Загрузка ...
|
|
| 11 | M10-6gx18.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | M10-6gx18.88.35.029 | Болт |
Загрузка ...
|
|
| 13 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | 6.65Г.0212 | Шайба |
Загрузка ...
|
|
| 15 | 88.45.674 | Обойма |
Загрузка ...
|
|
| 16 | 180.47.091 | Обойма |
Загрузка ...
|
|
| 17 | 180.47.091-10 | Обойма |
Загрузка ...
|
|
| 18 | 180.47.091-20 | Обойма |
Загрузка ...
|
|
| 19 | 6.01.08кп | Шайба |
Загрузка ...
|
|
| 20 | 6.01.08кп.013 | Шайба |
Загрузка ...
|
|
| 21 | 6.01.08кп.025 | Шайба |
Загрузка ...
|
|
| 22 | 180.47.090 | Обойма |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
