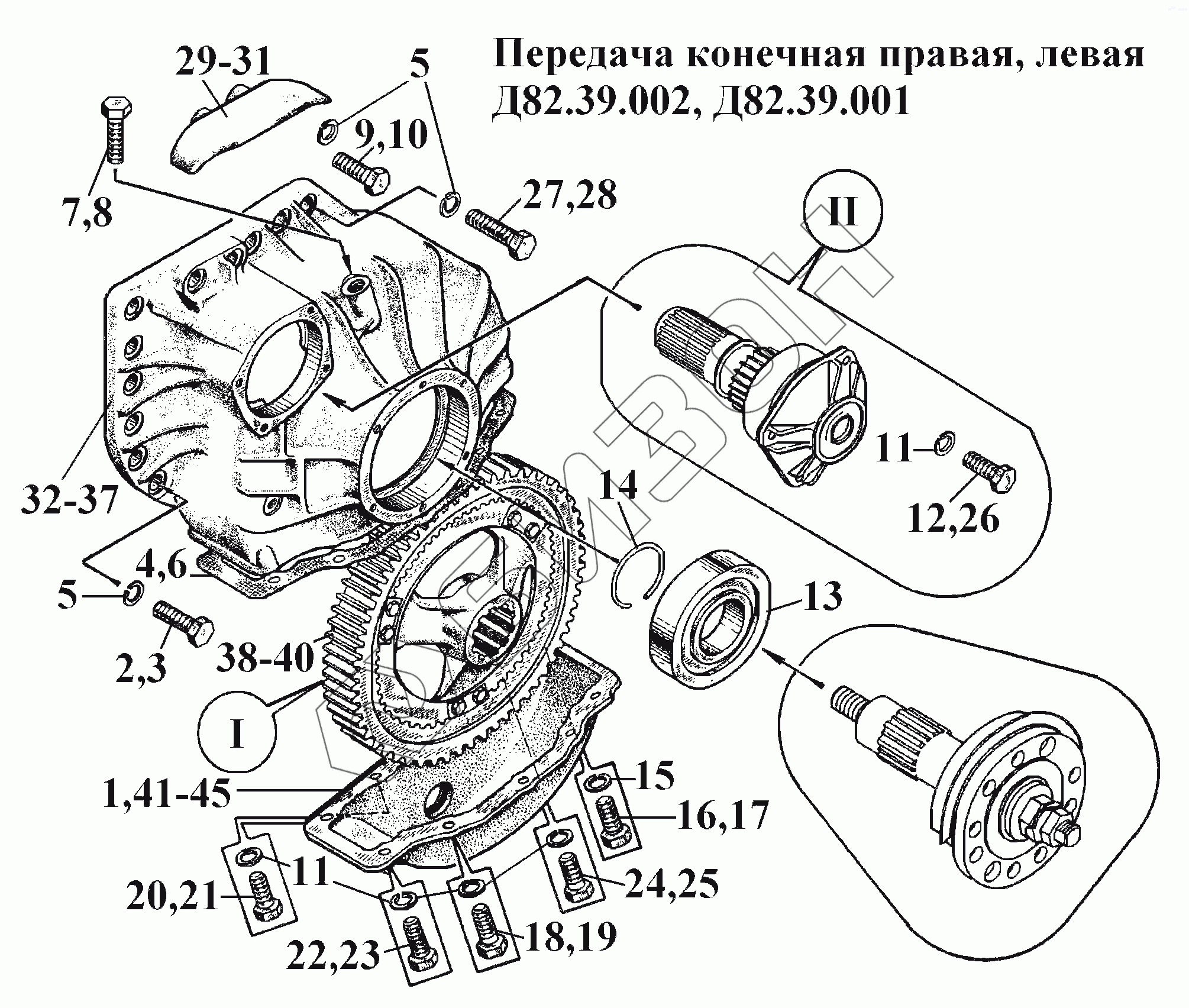

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Передача конечная правая, левая (1)
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
37
38
40
41
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 162.39.104-01 | Крышка конечной передачи левая |
Загрузка ...
|
|
| 2 | M16-6gx75.88.35.029 | Болт |
Загрузка ...
|
|
| 3 | M16-6gx75.88.35.016 | Болт |
Загрузка ...
|
|
| 4 | 77.39.105 | Прокладка крышки конечной передачи |
Загрузка ...
|
|
| 5 | 16Т.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | 77.39.105-20 | Прокладка |
Загрузка ...
|
|
| 7 | M16-6gx32.88.35.016 | Болт |
Загрузка ...
|
|
| 8 | M16-6gx32.88.35.029 | Болт |
Загрузка ...
|
|
| 9 | M16-6gx130.58.016 | Болт |
Загрузка ...
|
|
| 10 | M16-6gx130.58.029 | Болт |
Загрузка ...
|
|
| 11 | 12Т.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | M12-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 13 | 32318КМ | Роликоподшипник радиальный с короткими роликами (90Х190Х43) |
Загрузка ...
|
|
| 14 | 77.52.268 | Кольцо |
Загрузка ...
|
|
| 15 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | M12-6gx60.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | M12-6gx60.88.35.029 | Болт |
Загрузка ...
|
|
| 18 | M12-6gx140.58.016 | Болт |
Загрузка ...
|
|
| 19 | M12-6gx140.58.029 | Болт |
Загрузка ...
|
|
| 20 | M12-6gx100.58.016 | Болт |
Загрузка ...
|
|
| 21 | M12-6gx100.58.029 | Болт |
Загрузка ...
|
|
| 22 | M12-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 23 | M12-6gx35.88.35.029 | Болт |
Загрузка ...
|
|
| 24 | M12-6gx130.58.016 | Болт |
Загрузка ...
|
|
| 25 | M12-6gx130.58.029 | Болт |
Загрузка ...
|
|
| 26 | M12-6gx30.88.35.029 | Болт |
Загрузка ...
|
|
| 27 | M16-6gx60.88.35.016 | Болт |
Загрузка ...
|
|
| 28 | M16-6gx60.88.35.029 | Болт |
Загрузка ...
|
|
| 29 | Б77.39.102-2А | Накладка предохранительная |
Загрузка ...
|
|
| 30 | Б77.39.102-2А-10 | Накладка предохранительная |
Загрузка ...
|
|
| 31 | Б77.39.102-2А-20 | Накладка предохранительная |
Загрузка ...
|
|
| 32 | 162.39.103-03 | Корпус конечной передачи левый |
Загрузка ...
|
|
| 33 | 162.39.103-13 | Корпус конечной передачи левый |
Загрузка ...
|
|
| 34 | 162.39.103-23 | Корпус конечной передачи левый |
Загрузка ...
|
|
| 35 | 162.39.101-03 | Корпус конечной передачи правый |
Загрузка ...
|
|
| 36 | 162.39.101-13 | Корпус конечной передачи правый |
Загрузка ...
|
|
| 37 | 162.39.101-23 | Корпус конечной передачи правый |
Загрузка ...
|
|
| 38 | 79.39.011-01 | Шестерня ведомая |
Загрузка ...
|
|
| 39 | 79.39.011-11 | Шестерня ведомая |
Загрузка ...
|
|
| 40 | 79.39.011-21 | Шестерня ведомая |
Загрузка ...
|
|
| 41 | 162.39.104-11 | Крышка левая |
Загрузка ...
|
|
| 42 | 162.39.104-21 | Крышка левая |
Загрузка ...
|
|
| 43 | 162.39.102-01 | Крышка конечной передачи правая |
Загрузка ...
|
|
| 44 | 162.39.102-11 | Крышка правая |
Загрузка ...
|
|
| 45 | 162.39.102-21 | Крышка правая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
