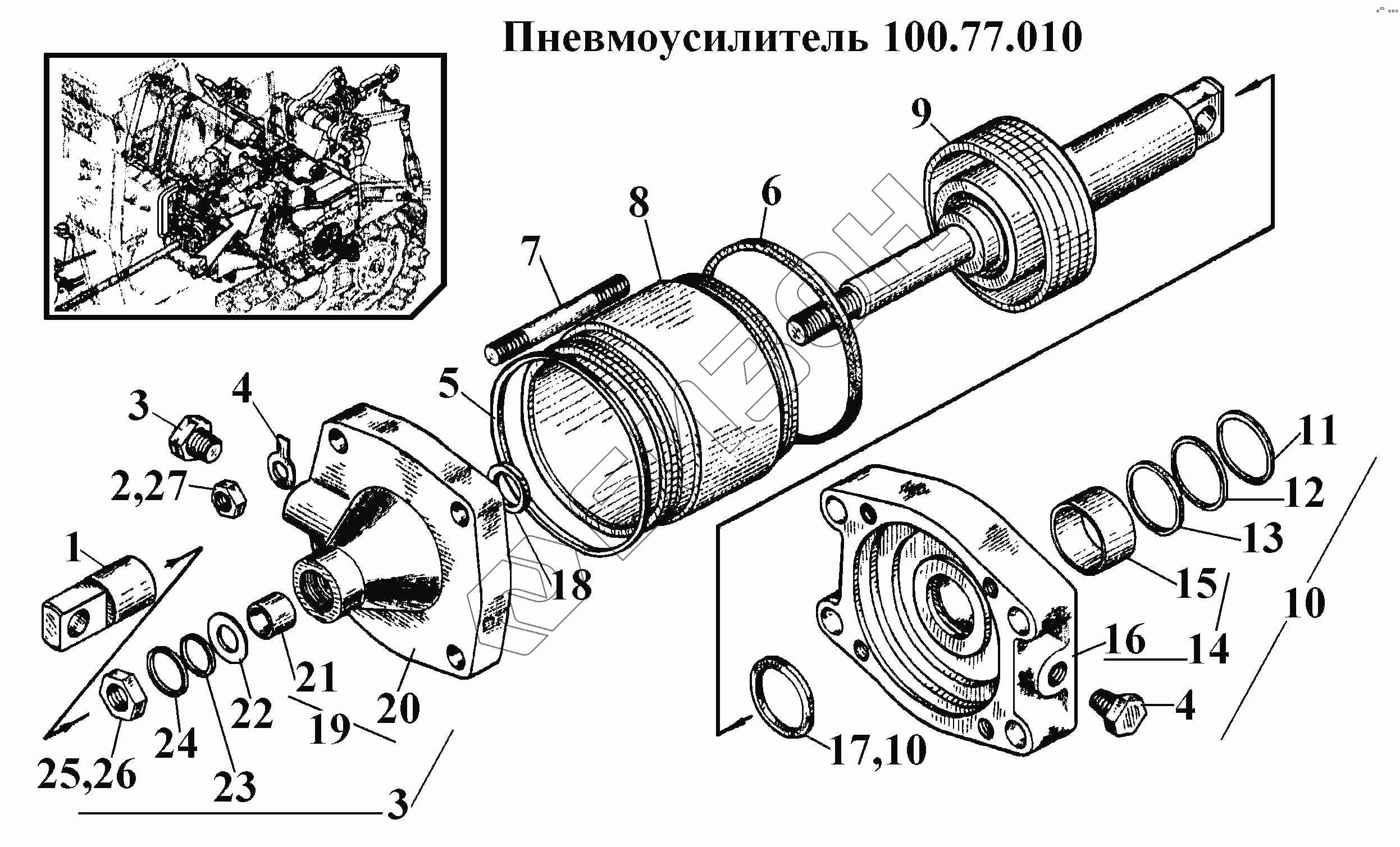

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Пневмоусилитель 100.77.010
1
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 180.77.104 | Серьга |
Загрузка ...
|
|
| 2 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 3 | 100.77.013 | Крышка |
Загрузка ...
|
|
| 4 | кг 3/8 20кп.029 | Пробка |
Загрузка ...
|
|
| 5 | 8.01.10кп.0112 | Шайба |
Загрузка ...
|
|
| 6 | 102-108-25-2-3 | Кольцо |
Загрузка ...
|
|
| 7 | М8-6gx90.66.013 | Шпилька |
Загрузка ...
|
|
| 8 | 100.77.102 | Гильза |
Загрузка ...
|
|
| 9 | 100.77.017 | Поршень со штоком |
Загрузка ...
|
|
| 10 | 100.77.011 | Крышка |
Загрузка ...
|
|
| 11 | В42 | Кольцо |
Загрузка ...
|
|
| 12 | 100.77.118-01 | Шайба |
Загрузка ...
|
|
| 13 | СП41-31-5 | Кольцо |
Загрузка ...
|
|
| 14 | 100.77.012 | Крышка |
Загрузка ...
|
|
| 15 | 100.77.112 | Втулка |
Загрузка ...
|
|
| 16 | 100.77.111 | Крышка |
Загрузка ...
|
|
| 17 | 032-037-30-2-3 | Кольцо |
Загрузка ...
|
|
| 18 | 014-018-25-2-3 | Кольцо |
Загрузка ...
|
|
| 19 | 100.77.014 | Крышка |
Загрузка ...
|
|
| 20 | 100.77.113 | Крышка |
Загрузка ...
|
|
| 21 | 100.77.114 | Втулка |
Загрузка ...
|
|
| 22 | СП.20-13-3,5 | Кольцо |
Загрузка ...
|
|
| 23 | 100.77.118 | Шайба |
Загрузка ...
|
|
| 24 | В21 | Кольцо |
Загрузка ...
|
|
| 25 | М12х1,25-6Н.04.016 | Гайка |
Загрузка ...
|
|
| 26 | М12х1,25-6Н.04.029 | Гайка |
Загрузка ...
|
|
| 27 | М8-6Н.6.029 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
