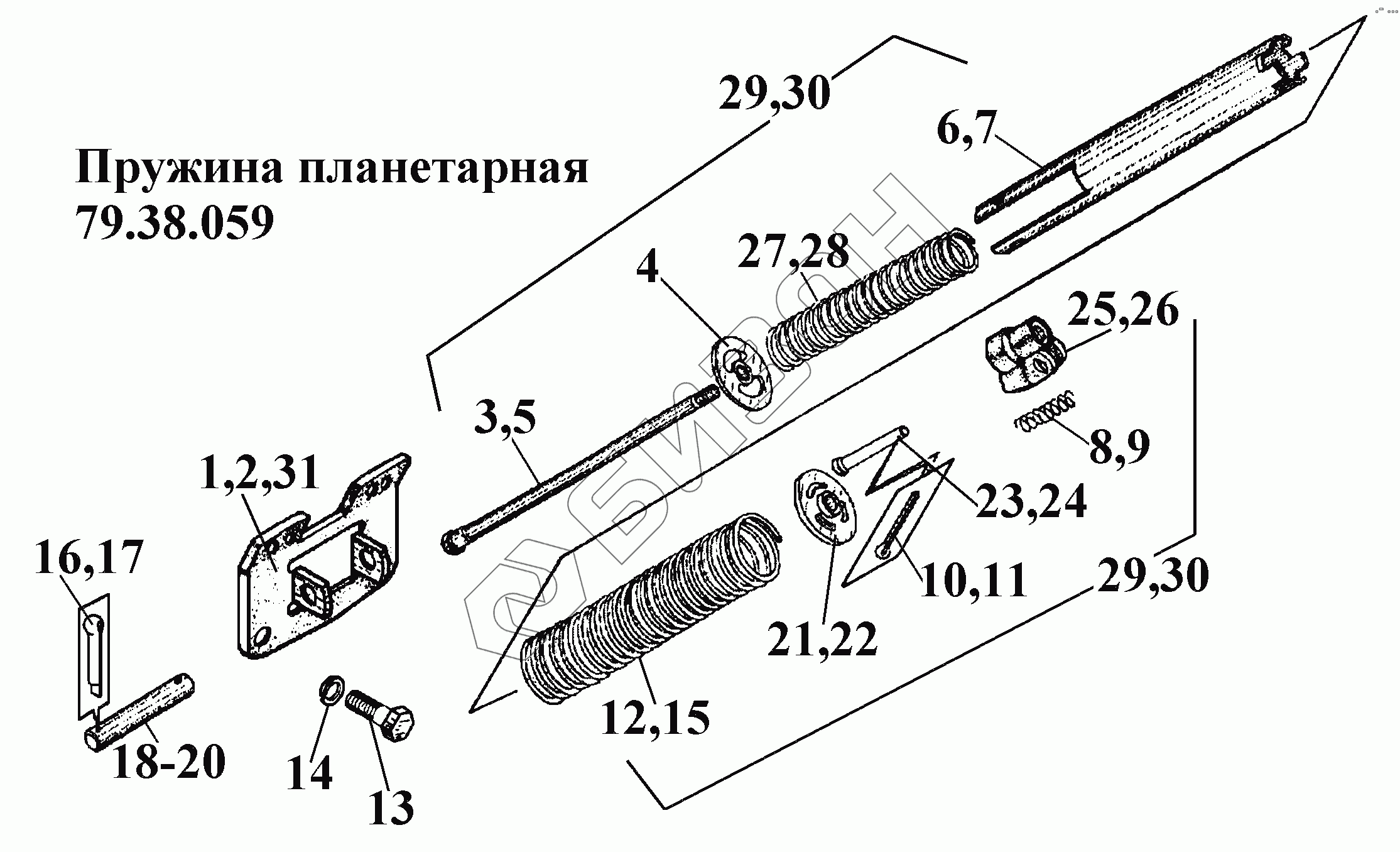

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Пружина планетарная 79.38.059
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
23
24
25
26
27
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 79.38.412 | Кронштейн |
Загрузка ...
|
|
| 2 | 79.38.412-10 | Кронштейн |
Загрузка ...
|
|
| 3 | 77.38.177 | Стяжка |
Загрузка ...
|
|
| 4 | 77.38.235 | Тарелка нижняя |
Загрузка ...
|
|
| 5 | 77.38.177-20 | Стяжка |
Загрузка ...
|
|
| 6 | 77.38.176 | Труба |
Загрузка ...
|
|
| 7 | 77.38.176-20 | Труба |
Загрузка ...
|
|
| 8 | 77.38.237 | Пружина |
Загрузка ...
|
|
| 9 | 77.38.237-20 | Пружина |
Загрузка ...
|
|
| 10 | 2x12.016 | Шплинт |
Загрузка ...
|
|
| 11 | 2x12.029 | Шплинт |
Загрузка ...
|
|
| 12 | 79.38.174 | Пружина |
Загрузка ...
|
|
| 13 | M12-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 14 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | 79.38.174-20 | Пружина |
Загрузка ...
|
|
| 16 | 4x22.016 | Шплинт |
Загрузка ...
|
|
| 17 | 4x22.029 | Шплинт |
Загрузка ...
|
|
| 18 | 77.38.226-1 | Ось кронштейна пружины |
Загрузка ...
|
|
| 19 | 77.38.226-10 | Ось кронштейна пружины |
Загрузка ...
|
|
| 20 | 77.38.226-20 | Ось кронштейна пружины |
Загрузка ...
|
|
| 21 | 77.38.026 | Тарелка верхняя со втулкой в сборе |
Загрузка ...
|
|
| 22 | 77.38.026-20 | Тарелка верхняя с втулкой |
Загрузка ...
|
|
| 23 | 77.38.178 | Шток регулировки |
Загрузка ...
|
|
| 24 | 77.38.178-20 | Шток регулировки |
Загрузка ...
|
|
| 25 | 77.38.236 | Проушина |
Загрузка ...
|
|
| 26 | 77.38.236-20 | Проушина |
Загрузка ...
|
|
| 27 | 77.38.175 | Пружина внутренняя |
Загрузка ...
|
|
| 28 | 77.38.175-20 | Пружина |
Загрузка ...
|
|
| 29 | 79.38.062 | Пружина планетарного тормоза |
Загрузка ...
|
|
| 30 | 79.38.062-20 | Пружина планетарного тормоза |
Загрузка ...
|
|
| 31 | 79.38.412-20 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
