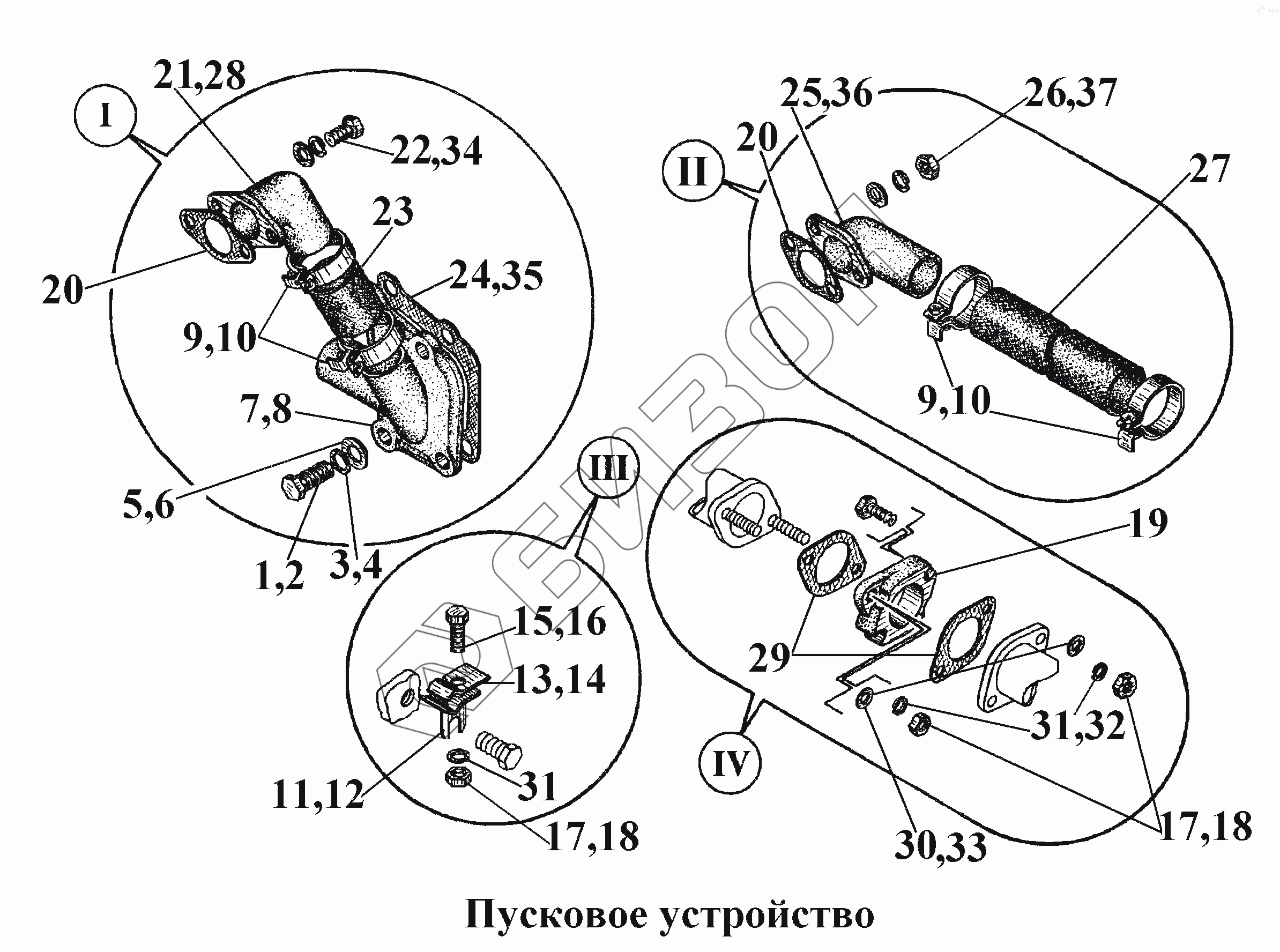

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Пусковое устройство (2)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01М-19114-1.20 | 01М-19114-1.20 | Прокладка |
Загрузка ...
|
|
| 1 | M10-6gx30 88.35.013 | Болт |
Загрузка ...
|
|
| 2 | M10-6gx30.88.35.029 | Болт |
Загрузка ...
|
|
| 3 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | 10.65Г.0212 | Шайба |
Загрузка ...
|
|
| 5 | 10x2.01.08кп.011 | Шайба |
Загрузка ...
|
|
| 6 | 10x2.01.08кп.0212 | Шайба |
Загрузка ...
|
|
| 7 | 41-19с16 | Патрубок |
Загрузка ...
|
|
| 8 | 41-19с16.20 | Патрубок |
Загрузка ...
|
|
| 9 | 01М-19с37 | Хомут стяжной |
Загрузка ...
|
|
| 10 | 01М-19с37.20 | Хомут стяжной |
Загрузка ...
|
|
| 11 | 01М-19116-00.20 | Стойка |
Загрузка ...
|
|
| 12 | 01М-19116 | Стойка |
Загрузка ...
|
|
| 13 | 01М-19117 | Пленка |
Загрузка ...
|
|
| 14 | 01М-19117-00.20 | Планка |
Загрузка ...
|
|
| 17 | 6.Н.6.013 | Гайка |
Загрузка ...
|
|
| 18 | 6.Н.6.029 | Гайка |
Загрузка ...
|
|
| 19 | 01М-19121 | Переходник |
Загрузка ...
|
|
| 20 | 01-0929А | Прокладка впускной трубы |
Загрузка ...
|
|
| 21 | 41Е-1927 | Патрубок водоподводящий |
Загрузка ...
|
|
| 22 | M8-6gx20.56.016 | Болт |
Загрузка ...
|
|
| 23 | 01М-1909 | Рукав-деталь |
Загрузка ...
|
|
| 24 | 03-1908 | Прокладка патрубка |
Загрузка ...
|
|
| 25 | 41-1928А | Патрубок водоотводящий |
Загрузка ...
|
|
| 26 | М8.6Н.6.013 | Гайка |
Загрузка ...
|
|
| 27 | 01М-1958 | Рукав-деталь |
Загрузка ...
|
|
| 28 | 41Е-1927.10 | Патрубок водоподводящий |
Загрузка ...
|
|
| 29 | 01М-19114-1 | Прокладка |
Загрузка ...
|
|
| 30 | 6x1.2.01.08кп.011 | Шайба |
Загрузка ...
|
|
| 31 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 6.65Г.0212 | Шайба |
Загрузка ...
|
|
| 33 | 6х1.2.01.08кп.0212 | Шайба |
Загрузка ...
|
|
| 34 | M8-6gx20.56.019 | Болт |
Загрузка ...
|
|
| 35 | 03-1908-00.20 | Пpoкладка |
Загрузка ...
|
|
| 36 | 41-1928A.10 | Патрубок водоотводящий |
Загрузка ...
|
|
| 37 | М8.6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
