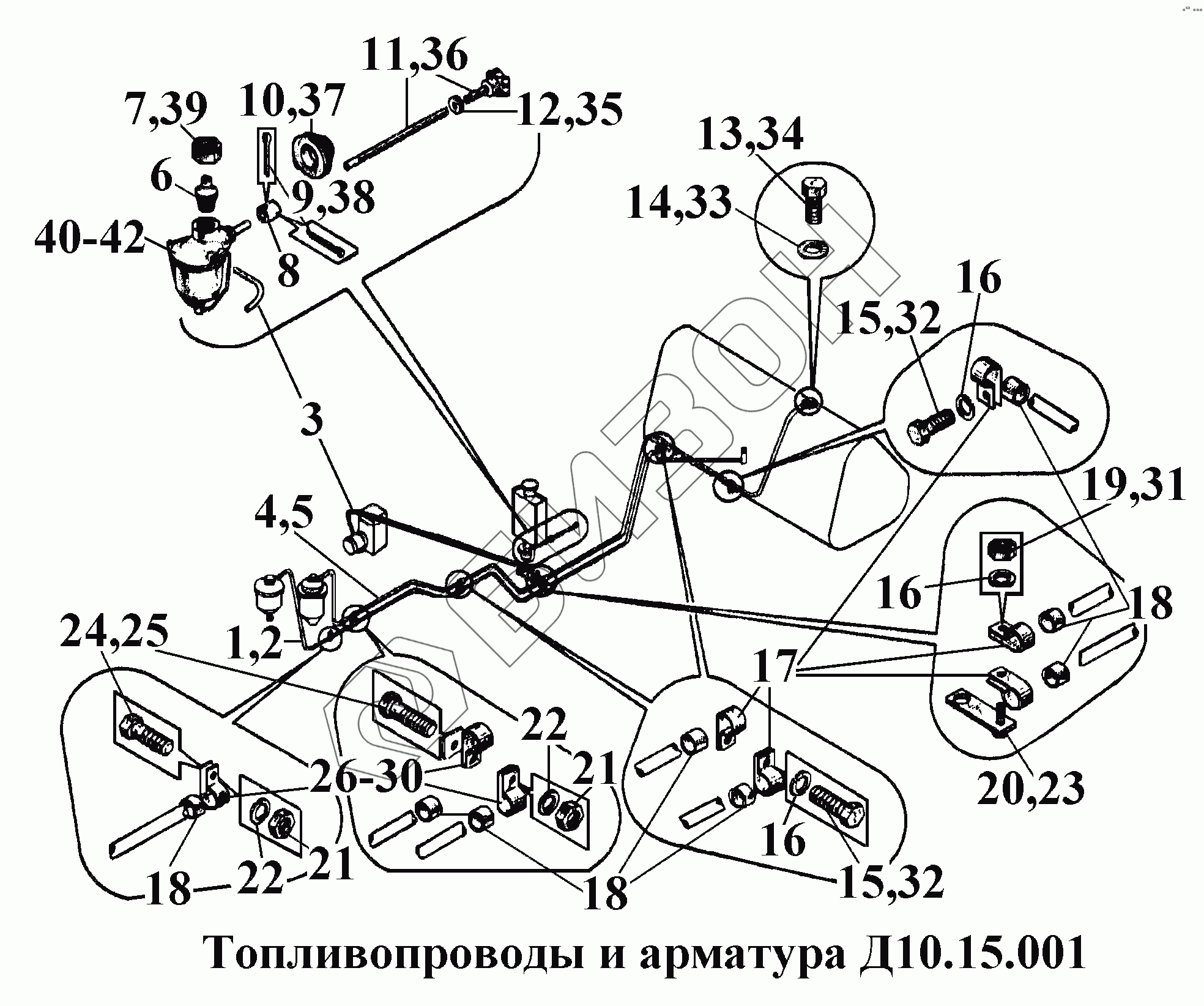

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Топливопроводы и арматура Д10.15.001
1
2
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
18
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 162.15.104-20 | 162.15.104-20 | Муфта |
Загрузка ...
|
|
| 100.15.014-20 | 100.15.014-20 | Отстойник |
Загрузка ...
|
|
| 85.50.106-10 | 85.50.106-10 | Хомутик |
Загрузка ...
|
|
| 85.50.106-20 | 85.50.106-20 | Хомутик |
Загрузка ...
|
|
| 100.15.014-10 | 100.15.014-10 | Отстойник |
Загрузка ...
|
|
| 100.15.014 | 100.15.014 | Отстойник |
Загрузка ...
|
|
| М10-6Н.6.029 | М10-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 1 | Д10.15.011 | Топливопровод |
Загрузка ...
|
|
| 2 | Д10.15.011-20 | Топливопровод |
Загрузка ...
|
|
| 6 | 162.15.105 | Нипель |
Загрузка ...
|
|
| 7 | 100.15.103 | Гайка накидная |
Загрузка ...
|
|
| 8 | 162.15.104 | Муфта |
Загрузка ...
|
|
| 9 | 3,2x25.016 | Шплинт |
Загрузка ...
|
|
| 10 | 88.15.106 | Чехол |
Загрузка ...
|
|
| 11 | 100.15.012 | Валик с маховиком |
Загрузка ...
|
|
| 12 | 77.48.116 | Кольцо |
Загрузка ...
|
|
| 13 | 77.15.110 | Болт угольника 16-110А |
Загрузка ...
|
|
| 14 | 77.15.103 | Прокладка |
Загрузка ...
|
|
| 15 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 16 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 85.50.106-1 | Хомутик |
Загрузка ...
|
|
| 18 | 54.15А106 | Уплотнитель |
Загрузка ...
|
|
| 19 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 20 | 162.15.022 | Планка |
Загрузка ...
|
|
| 21 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 22 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 162.15.022-20 | Планка |
Загрузка ...
|
|
| 24 | M10-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 25 | M10-6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 26 | 85.50.110-1 | Хомутик большой |
Загрузка ...
|
|
| 27 | 85.50.110-10 | Хомутик |
Загрузка ...
|
|
| 28 | 85.50.110-20 | Хомутик |
Загрузка ...
|
|
| 29 | 162.15.107 | Хомутик |
Загрузка ...
|
|
| 30 | 162.15.107-20 | Хомутик |
Загрузка ...
|
|
| 31 | М8-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 32 | M8-6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 33 | 77.15.103-20 | Прокладка |
Загрузка ...
|
|
| 34 | 77.15.110-20 | Болт угольника 16-110А |
Загрузка ...
|
|
| 35 | 77.48.116-20 | Кольцо |
Загрузка ...
|
|
| 36 | 100.15.012-20 | Валик с маховиком |
Загрузка ...
|
|
| 37 | 88.15.106-20 | Чехол |
Загрузка ...
|
|
| 38 | 3,2x25.029 | Шплинт |
Загрузка ...
|
|
| 39 | 100.15.103-20 | Гайка накидная |
Загрузка ...
|
|
| 40 | 85.15.215-01 | Отстойник |
Загрузка ...
|
|
| 41 | 85.15.215-11 | Отстойник |
Загрузка ...
|
|
| 42 | 85.15.215-21 | Отстойник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
