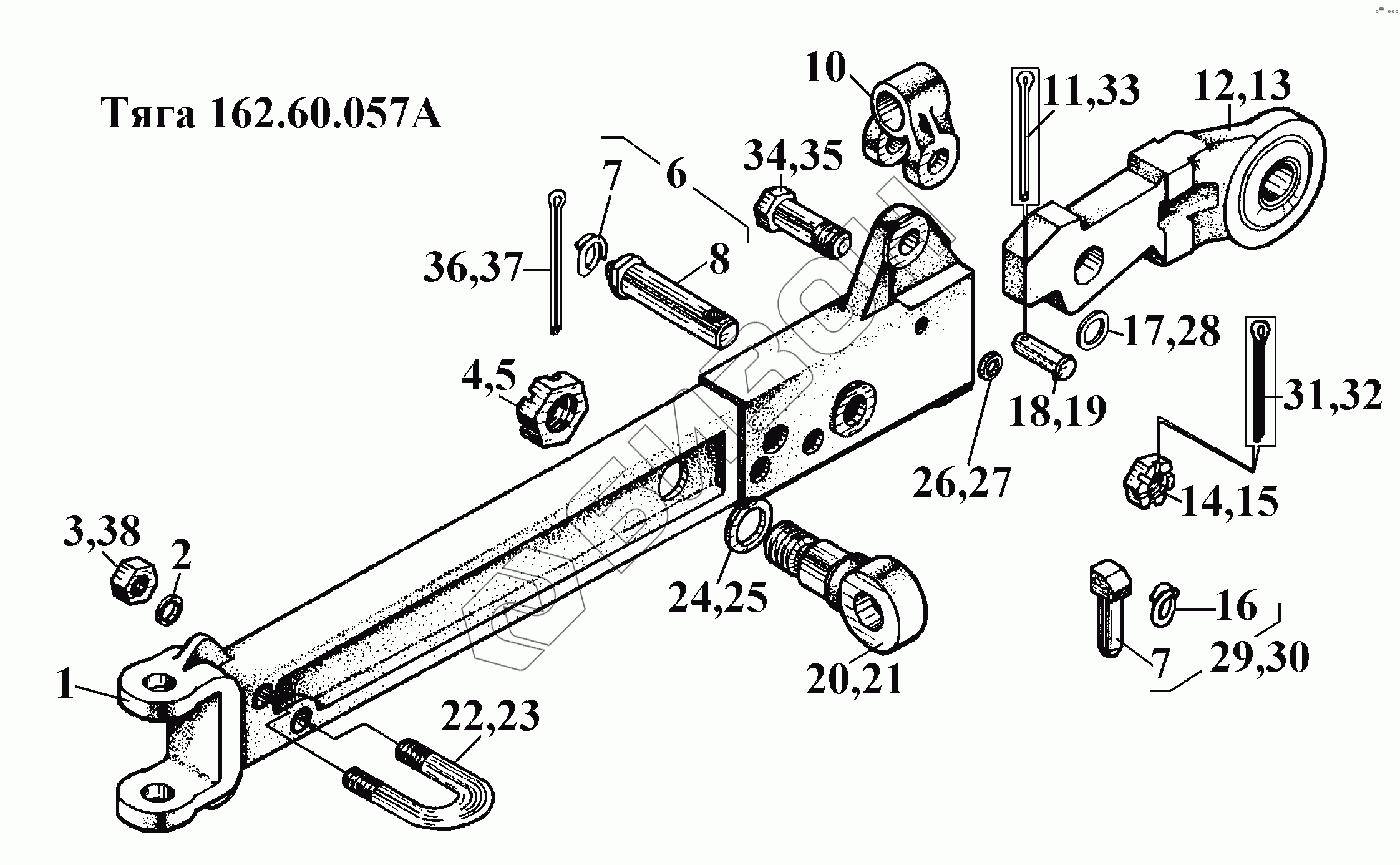

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Тяга 162.60.057А
1
2
3
4
5
6
7
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 100.60.010-20 | 100.60.010-20 | Шкворень (поз. 6) |
Загрузка ...
|
|
| 100.60.010-10 | 100.60.010-10 | Шкворень (поз. 6) |
Загрузка ...
|
|
| 1 | 162.60.056А-01 | Вилка |
Загрузка ...
|
|
| 2 | 20.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | М20х1,5-7Н.8.016 | Гайка |
Загрузка ...
|
|
| 4 | М27х2-7Н.04.016 | Гайка |
Загрузка ...
|
|
| 5 | М27х2-7Н-04.029 | Гайка |
Загрузка ...
|
|
| 6 | 100.60.010 | Шкворень |
Загрузка ...
|
|
| 7 | 77.60.222 | Кольцо |
Загрузка ...
|
|
| 8 | 100.60.101 | Шкворень |
Загрузка ...
|
|
| 10 | 77.60.258-01 | Серьга |
Загрузка ...
|
|
| 11 | 4x22.016 | Шплинт |
Загрузка ...
|
|
| 12 | 162.60.059А | Головка |
Загрузка ...
|
|
| 13 | 162.60.059А-11 | Головка |
Загрузка ...
|
|
| 14 | М24х2-7Н.04.016 | Гайка |
Загрузка ...
|
|
| 15 | М24х2-7Н.04.029 | Гайка |
Загрузка ...
|
|
| 16 | 162.60.142 | Чека |
Загрузка ...
|
|
| 17 | 24.01.08кп.013 | Шайба |
Загрузка ...
|
|
| 18 | 6-12h11x75M.45x2.39.43.Ц9хр | Ось |
Загрузка ...
|
|
| 19 | 6-12h11x75M.45x2.36.43.Ц9хр | Ось |
Загрузка ...
|
|
| 20 | 162.60.205 | Рым-болт |
Загрузка ...
|
|
| 21 | 162.60.205-20 | Рым-болт |
Загрузка ...
|
|
| 22 | 162.60.194-Б | Стремянка |
Загрузка ...
|
|
| 23 | 162.60.194-Б-20 | Стремянка |
Загрузка ...
|
|
| 24 | 27.01.08кп.013 | Шайба |
Загрузка ...
|
|
| 25 | 27.01.08кп.0215 | Шайба |
Загрузка ...
|
|
| 26 | С12.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 27 | С12.01.10кп.01215 | Шайба |
Загрузка ...
|
|
| 28 | 24.01.08кп.0215 | Шайба |
Загрузка ...
|
|
| 29 | 162.60.032 | Чека |
Загрузка ...
|
|
| 30 | 162.60.032-20 | Чека |
Загрузка ...
|
|
| 31 | 5x45.016 | Шплинт |
Загрузка ...
|
|
| 32 | 5x45.029 | Шплинт |
Загрузка ...
|
|
| 33 | 4x22.029 | Шплинт |
Загрузка ...
|
|
| 34 | 162.60.206 | Палец |
Загрузка ...
|
|
| 35 | 162.60.206-20 | Палец |
Загрузка ...
|
|
| 36 | 5x50.016 | Шплинт |
Загрузка ...
|
|
| 37 | 5x50.029 | Шплинт |
Загрузка ...
|
|
| 38 | М20х1,5-7Н.8.029 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
