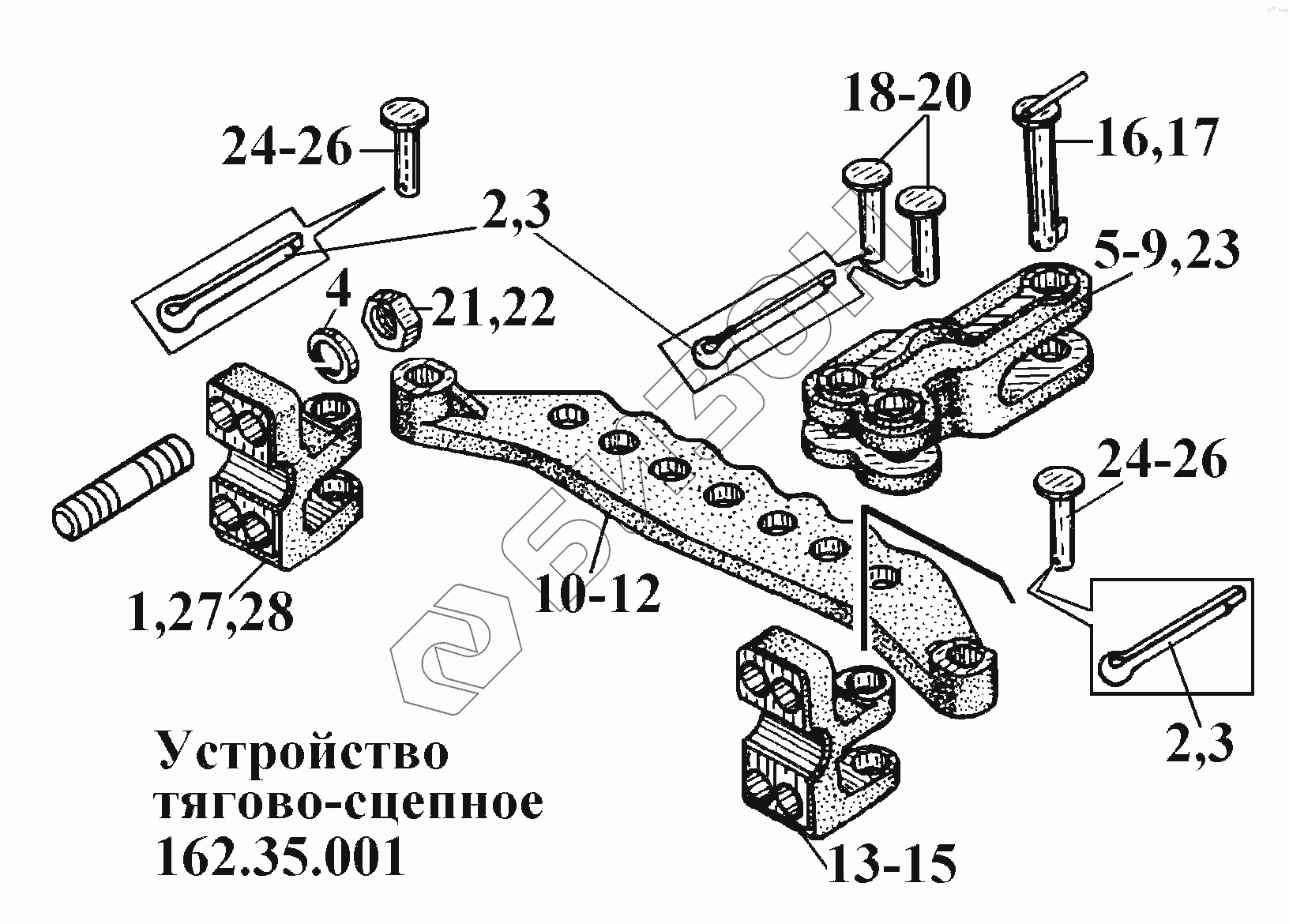

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Устройство тягово-сцепное 162.35.001
1
2
2
3
3
4
5
9
10
12
13
15
16
17
18
20
21
22
23
24
24
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 162.35.101 | Бугель левый |
Загрузка ...
|
|
| 2 | 8x50.016 | Шплинт |
Загрузка ...
|
|
| 3 | 8x50.029 | Шплинт |
Загрузка ...
|
|
| 4 | 27.65Г.05 | Шайба |
Загрузка ...
|
|
| 5 | 77.35.104-1 | Вилка |
Загрузка ...
|
|
| 6 | 77.35.104-10 | Вилка |
Загрузка ...
|
|
| 7 | 77.35.104-20 | Вилка |
Загрузка ...
|
|
| 8 | 77.35.110 | Вилка |
Загрузка ...
|
|
| 9 | 77.35.110-10 | Вилка |
Загрузка ...
|
|
| 10 | 162.35.103 | Скоба прицепная |
Загрузка ...
|
|
| 11 | 162.35.103-10 | Скоба прицепная |
Загрузка ...
|
|
| 12 | 162.35.103-20 | Скоба прицепная |
Загрузка ...
|
|
| 13 | 162.35.102 | Бугель правый |
Загрузка ...
|
|
| 14 | 162.35.102-10 | Бугель правый |
Загрузка ...
|
|
| 15 | 162.35.102-20 | Бугель правый |
Загрузка ...
|
|
| 16 | 77.35.011-1-10 | Шкворень |
Загрузка ...
|
|
| 17 | 77.35.011-1-20 | Шкворень |
Загрузка ...
|
|
| 18 | А35-2А | Палец скобы упряжной |
Загрузка ...
|
|
| 19 | А35-2А-10 | Палец |
Загрузка ...
|
|
| 20 | А35-2А-20 | Палец |
Загрузка ...
|
|
| 21 | 162.35.105 | Гайка |
Загрузка ...
|
|
| 22 | 162.35.105-20 | Гайка |
Загрузка ...
|
|
| 23 | 77.35.110-20 | Вилка |
Загрузка ...
|
|
| 24 | 5435-408-1А | Палец |
Загрузка ...
|
|
| 25 | 54.35.408-1А-10 | Палец |
Загрузка ...
|
|
| 26 | 54.35.408-1А-20 | Палец |
Загрузка ...
|
|
| 27 | 162.35.101-10 | Бугель левый |
Загрузка ...
|
|
| 28 | 162.35.101-20 | Бугель левый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
