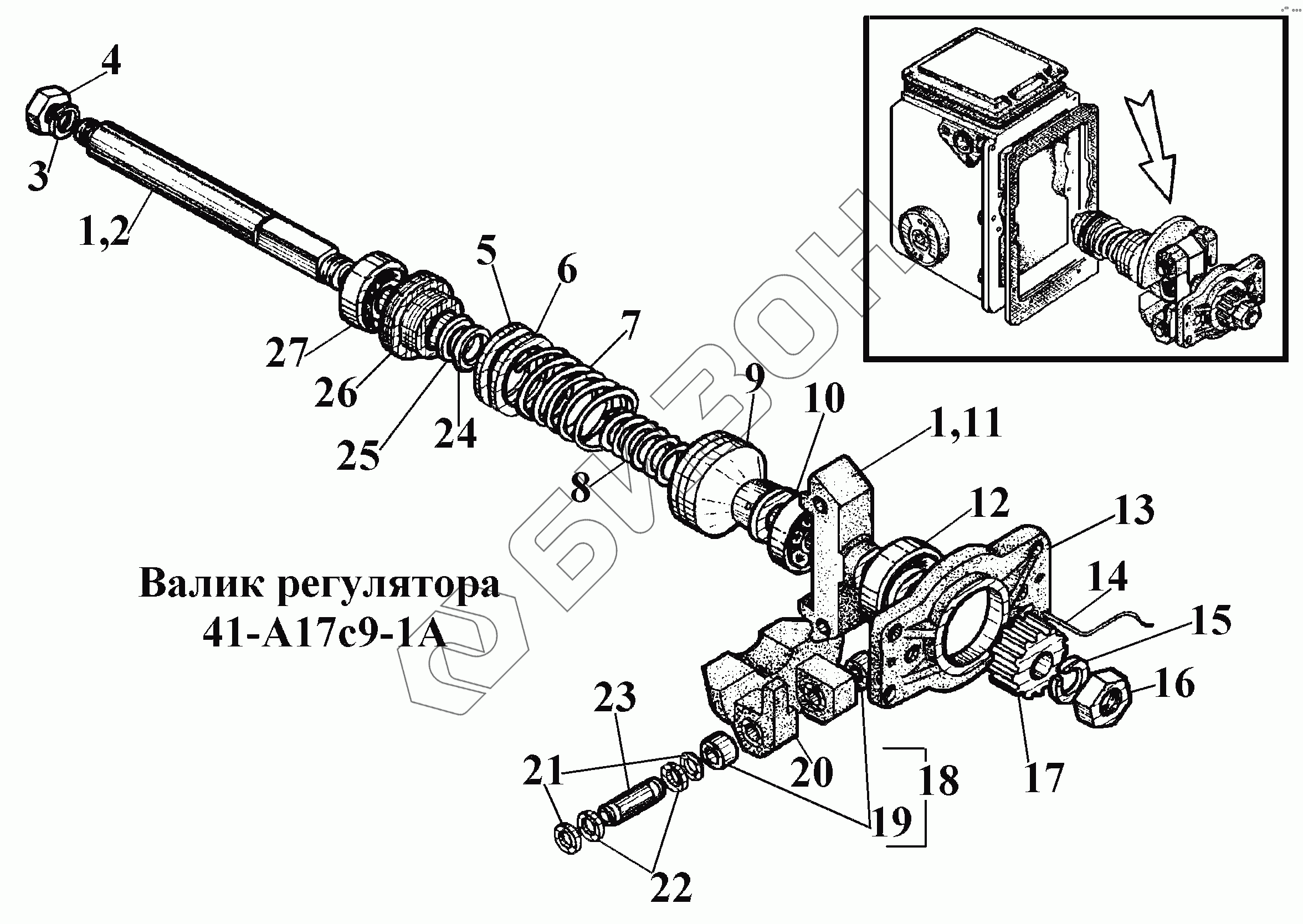

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Валик регулятора 41-А17с9-1А
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 17сЗ-4 | Валик регулятора с крестовиной |
Загрузка ...
|
|
| 2 | 17-032-4 | Валик |
Загрузка ...
|
|
| 3 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | М8-6Н.6-013 | Гайка |
Загрузка ...
|
|
| 5 | 17-047А | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | 17-047-1 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | 17-049А | Пружина регулятора наружная |
Загрузка ...
|
|
| 8 | 17-048-1А | Пружина регулятора внутренняя |
Загрузка ...
|
|
| 9 | 17с8-2А | Муфта регулятора |
Загрузка ...
|
|
| 10 | 8202 | Подшипник |
Загрузка ...
|
|
| 11 | 17-033-4 | Крестовина грузов |
Загрузка ...
|
|
| 12 | 303.К2.8338 | Подшипник |
Загрузка ...
|
|
| 13 | 17-036-1 | Гнездо шарикоподшипника |
Загрузка ...
|
|
| 14 | 0-8-0-с | Проволока |
Загрузка ...
|
|
| 15 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | М10-6Н.6.013 | Гайка |
Загрузка ...
|
|
| 17 | 17-037-1А | Шестерня валика регулятора |
Загрузка ...
|
|
| 18 | 17с11-2А | Груз pегулятора |
Загрузка ...
|
|
| 19 | 17-043-2Б | Втулка груза |
Загрузка ...
|
|
| 20 | 17-042-2А | Груз регулятора |
Загрузка ...
|
|
| 21 | 17-099 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | 17-044А | Шайба оси груза |
Загрузка ...
|
|
| 23 | 17-045-3 | Ось груза регулятора |
Загрузка ...
|
|
| 24 | 17-050 | Прокладка регулировочная |
Загрузка ...
|
|
| 26 | 17-052-2А | Седло пружины |
Загрузка ...
|
|
| 27 | 200 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
