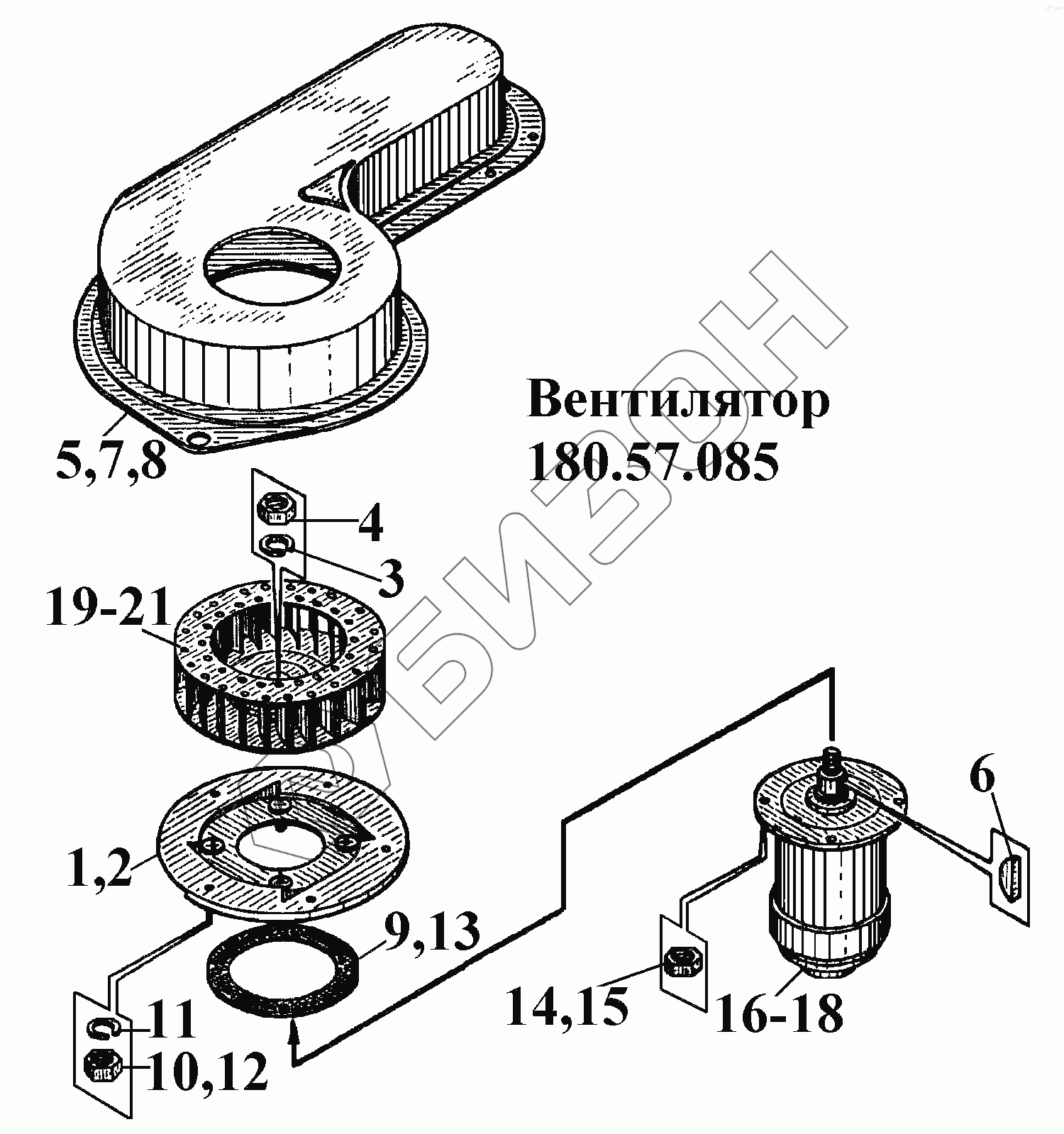

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Вентилятор 180.57.085
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 180.57.087 | Опора |
Загрузка ...
|
|
| 2 | 180.57.087-20 | Опора |
Загрузка ...
|
|
| 3 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | М12-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 5 | 180.57.086 | Улитка |
Загрузка ...
|
|
| 6 | 3x5 | Шпонка |
Загрузка ...
|
|
| 7 | 180.57.086-10 | Улитка |
Загрузка ...
|
|
| 8 | 180.57.086-20 | Улитка |
Загрузка ...
|
|
| 9 | 88.57.402 | Прокладке |
Загрузка ...
|
|
| 10 | М6-6Н.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | М6-6Н.6.039 | Гайка |
Загрузка ...
|
|
| 13 | 88.57.402-20 | Прокладка |
Загрузка ...
|
|
| 14 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 15 | М8-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 16 | 2МК-246.000 | Электродвигатель |
Загрузка ...
|
|
| 17 | 2МК-246.000-Э | Электродвигатель |
Загрузка ...
|
|
| 18 | 2МК-246.000-Т | Электродвигатель |
Загрузка ...
|
|
| 19 | Г88.57.028 | Крыльчатка |
Загрузка ...
|
|
| 20 | 162.57.043 | Крыльчатка |
Загрузка ...
|
|
| 21 | 162.57.043-01 | Крыльчатка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
