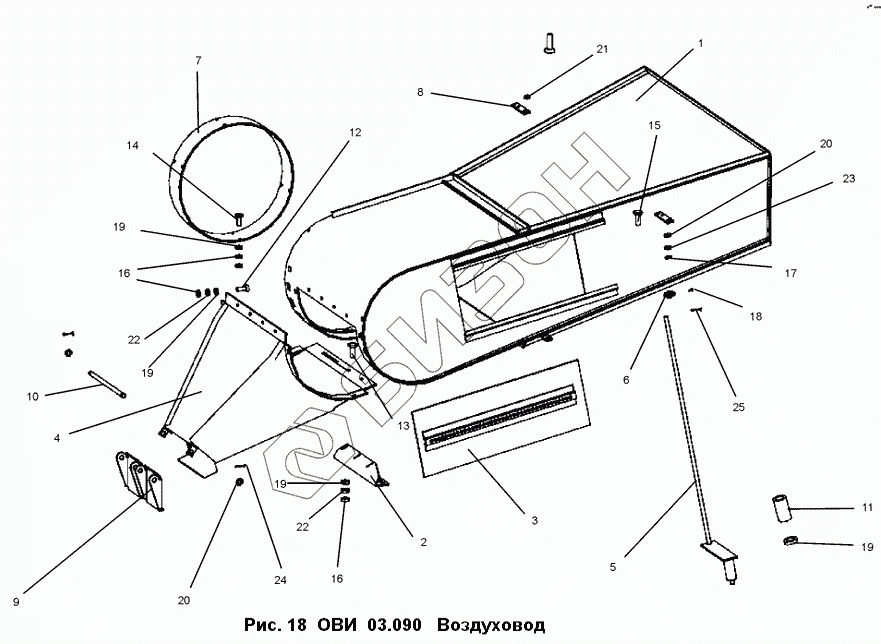

Графический каталог запасных частей к технике: Воронежсельмаш ОВС-25. ОВИ 03.090 Воздуховод
ОВИ 03.090
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
20
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ОВИ 03.090 | ОВИ 03.090 | Воздуховод |
Загрузка ...
|
|
| 1 | ОВИ 03.100 | Корпус |
Загрузка ...
|
|
| 2 | ОВИ 03.416 | Кронштейн |
Загрузка ...
|
|
| 3 | ОВБ 4-3 | Заслонка |
Загрузка ...
|
|
| 4 | ОВБ 52-1 | Корпус отстойника |
Загрузка ...
|
|
| 5 | ОВБ 52-3-01 | Регулятор |
Загрузка ...
|
|
| 6 | ОВБ 10-26 | Фиксатор |
Загрузка ...
|
|
| 7 | ОВБ 4078 | Патрубок |
Загрузка ...
|
|
| 8 | ОВБ 50-38А | Ушко |
Загрузка ...
|
|
| 9 | ОСУ 4018 | Клапан |
Загрузка ...
|
|
| 10 | ЗАВ 10.32.601 | Ось |
Загрузка ...
|
|
| 11 | МС 562А | Ручка |
Загрузка ...
|
|
| 12 | ВМ6х12 | Винт |
Загрузка ...
|
|
| 13 | ВМ6х20 | Винт |
Загрузка ...
|
|
| 14 | М6х16 | Болт |
Загрузка ...
|
|
| 15 | М8х20 | Болт |
Загрузка ...
|
|
| 16 | М6 | Гайка |
Загрузка ...
|
|
| 17 | М8 | Гайка |
Загрузка ...
|
|
| 18 | 6х40 | Заклепка |
Загрузка ...
|
|
| 19 | 6 | Шайба |
Загрузка ...
|
|
| 20 | 8 | Шайба |
Загрузка ...
|
|
| 21 | 16 | Шайба |
Загрузка ...
|
|
| 22 | 6.65Г | Шайба |
Загрузка ...
|
|
| 23 | 8.65Г | Шайба |
Загрузка ...
|
|
| 24 | 2,5 х16 | Шплинт |
Загрузка ...
|
|
| 25 | 4х28 | Шплинт |
Загрузка ...
|
