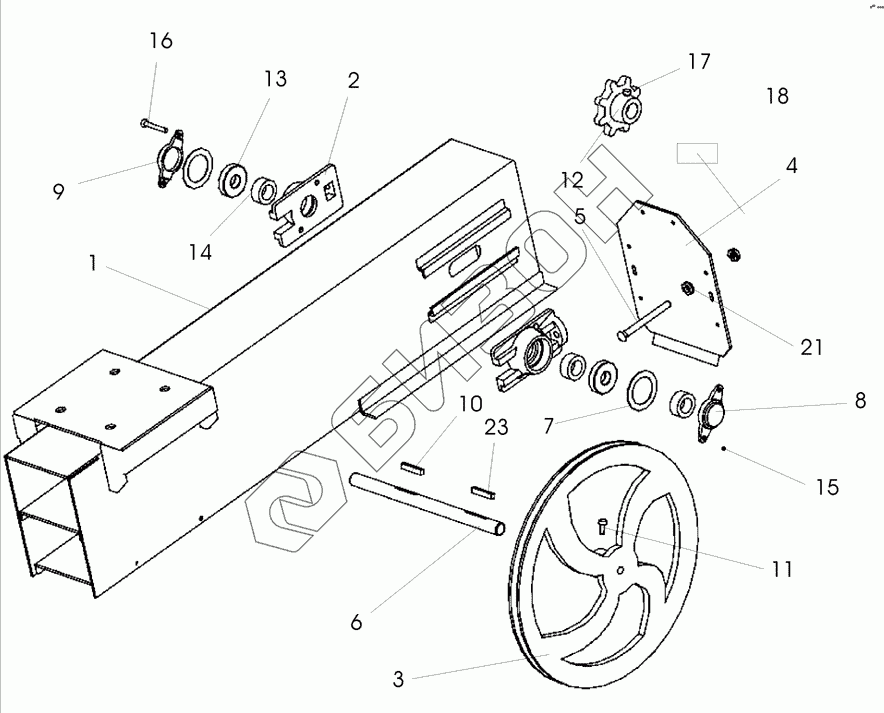

Графический каталог запасных частей к технике: Воронежсельмаш ОВС-25. ОВИ 04.020 Секция верхняя
ОВИ 04.020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ОВИ 04.020 | ОВИ 04.020 | Секция верхняя |
Загрузка ...
|
|
| 1 | ОВИ 04.030 | Секция |
Загрузка ...
|
|
| 2 | ОВИ 04.101 | Корпус подшипника |
Загрузка ...
|
|
| 3 | ОВИ 04.102 | Шкив |
Загрузка ...
|
|
| 4 | ОВИ 04.401 | Крышка |
Загрузка ...
|
|
| 5 | ОВИ 04.601 | Болт натяжной |
Загрузка ...
|
|
| 6 | ОВИ 04.602 | Вал |
Загрузка ...
|
|
| 7 | ОВИ 04.001 | Прокладка |
Загрузка ...
|
|
| 8 | ОВБ 1154 | Крышка подшипника |
Загрузка ...
|
|
| 9 | ОВБ 1264 | Крышка подшипника |
Загрузка ...
|
|
| 10 | ОВБ 6226 | Шпонка |
Загрузка ...
|
|
| 11 | ОВБ 6335 | Винт |
Загрузка ...
|
|
| 12 | Н023.206-01 | Звездочка |
Загрузка ...
|
|
| 13 | 11205 | Подшипник |
Загрузка ...
|
|
| 14 | 1.1-25х42-1 | Манжета |
Загрузка ...
|
|
| 15 | 1.2.Ухл1 | Масленка |
Загрузка ...
|
|
| 16 | М8х25 | Болт |
Загрузка ...
|
|
| 17 | ВМ10х14 | Винт |
Загрузка ...
|
|
| 18 | ВМ6х16 | Винт |
Загрузка ...
|
|
| 19 | М6 | Гайка |
Загрузка ...
|
|
| 20 | М10 | Гайка |
Загрузка ...
|
|
| 21 | М12 | Гайка |
Загрузка ...
|
|
| 22 | 6.65Г | Шайба |
Загрузка ...
|
|
| 23 | 2-8Х7Х80 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
