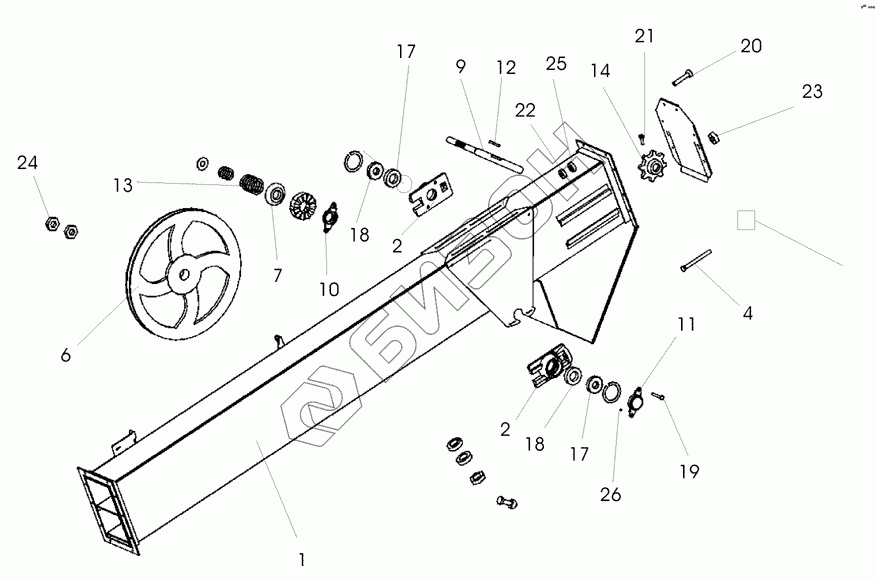

Графический каталог запасных частей к технике: Воронежсельмаш ОВС-25. ОВИ 05.010 Секция верхняя
ОВИ 05.010
1
2
2
3
4
6
7
9
10
11
12
13
14
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ОВИ 05.010 | ОВИ 05.010 | Секция верхняя |
Загрузка ...
|
|
| 1 | ОВИ 05.020 | Секция |
Загрузка ...
|
|
| 2 | ОВИ 04.101 | Корпус подшипника |
Загрузка ...
|
|
| 3 | ОВИ 04.401 | Крышка |
Загрузка ...
|
|
| 4 | ОВИ 04.601 | Болт натяжной |
Загрузка ...
|
|
| 5 | ОВИ 04.001 | Прокладка |
Загрузка ...
|
|
| 6 | ОВИ 05.103 | Шкив |
Загрузка ...
|
|
| 7 | ОВИ 05.405 | Шайба |
Загрузка ...
|
|
| 8 | ОВИ 05.104 | Шайба зубчато-фрикционная |
Загрузка ...
|
|
| 9 | ОВИ 05.602 | Вал |
Загрузка ...
|
|
| 10 | ОВБ 1154 | Крышка подшипника |
Загрузка ...
|
|
| 11 | ОВБ 1264 | Крышка подшипника |
Загрузка ...
|
|
| 12 | ОВБ 6226 | Шпонка |
Загрузка ...
|
|
| 13 | Н038.0 1.007 | Пружина |
Загрузка ...
|
|
| 14 | Н023.206.01 | Звездочка |
Загрузка ...
|
|
| 15 | Н0380 01.001 | Кольцо упорное |
Загрузка ...
|
|
| 16 | Н 038 01.005 | Фланец |
Загрузка ...
|
|
| 17 | 11205 | Подшипник |
Загрузка ...
|
|
| 18 | 1.2-25х42-1 | Манжета |
Загрузка ...
|
|
| 19 | М8х25 | Болт |
Загрузка ...
|
|
| 20 | В.1.М6х16 | Винт |
Загрузка ...
|
|
| 21 | В.1.М10х14 | Винт |
Загрузка ...
|
|
| 22 | М6.6 | Гайка |
Загрузка ...
|
|
| 23 | М12.6 | Гайка |
Загрузка ...
|
|
| 24 | М16.6 | Гайка |
Загрузка ...
|
|
| 25 | 6.65Г | Шайба |
Загрузка ...
|
|
| 26 | 1.2.Ухл1 | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
