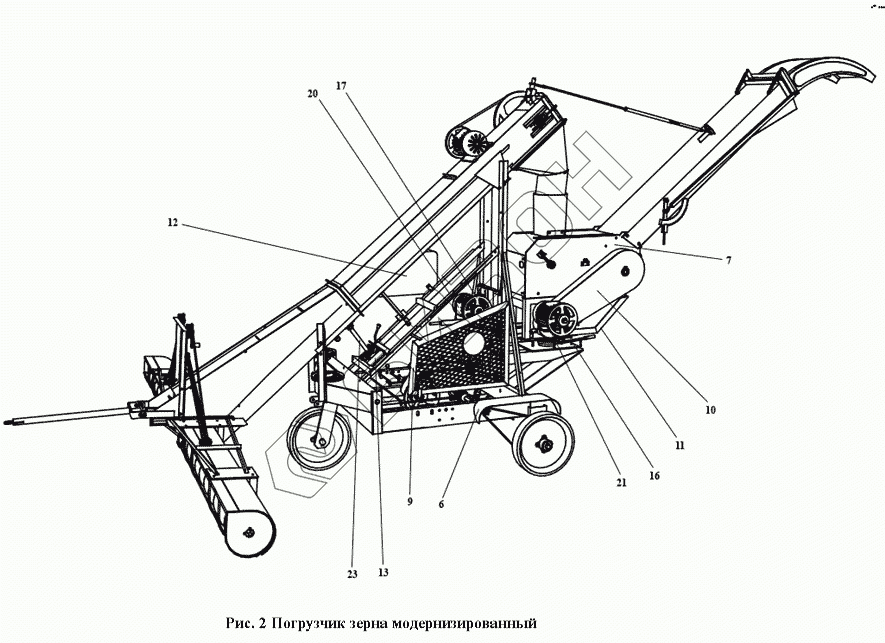

Графический каталог запасных частей к технике: Воронежсельмаш ПЗМ-80. ЗПМ 00.000 Общий вид
1
2
3
4
6
7
8
9
10
11
12
13
16
17
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЗПМ 01.000 | Рама с ходом |
Загрузка ...
|
|
| 2 | ЗПМ 04.000 | Секция верхняя |
Загрузка ...
|
|
| 3 | ЗПМ 05.000 | Секция нижняя |
Загрузка ...
|
|
| 4 | ЗПМ 07.000 | Переходник |
Загрузка ...
|
|
| 5 | ЗПМ 08.000 | Ограждение |
Загрузка ...
|
|
| 6 | ЗПМ 08.000-01 | Ограждение |
Загрузка ...
|
|
| 7 | ПЗТ 11.000 | Триммер |
Загрузка ...
|
|
| 8 | ЗПМ 14.000 | Труба триммера |
Загрузка ...
|
|
| 9 | ЗПМ 18.000 | Ограждение |
Загрузка ...
|
|
| 10 | ЗПМ 19.000 | Ограждение |
Загрузка ...
|
|
| 11 | ПЗТ 12.000 | Станина |
Загрузка ...
|
|
| 12 | ПЗТ 13.000 | Электрооборудование |
Загрузка ...
|
|
| 13 | ОВИ 08.000 | Механизм подъема загрузчика |
Загрузка ...
|
|
| 14 | ОВИ 31.000 | Питатель |
Загрузка ...
|
|
| 15 | ОВИ 31.000-01 | Питатель |
Загрузка ...
|
|
| 16 | СММ 36.000-01 | Устройство натяжное |
Загрузка ...
|
|
| 17 | ОВБ 20-7 | Шкив вариаторный |
Загрузка ...
|
|
| 18 | ЗПМ 00.101 | Шкив |
Загрузка ...
|
|
| 19 | Двигатель 4,0/1000 | Двигатель 4,0/1000 |
Загрузка ...
|
|
| 20 | Двигатель 1,1/1000 | Двигатель 1,1/1000 |
Загрузка ...
|
|
| 21 | Двигатель 4,0/1500 | Двигатель 4,0/1500 |
Загрузка ...
|
|
| 22 | ЗПМ 02.000 | Дышло |
Загрузка ...
|
|
| 23 | ОВИ 08.000 | Механизм подъема загрузчика |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
