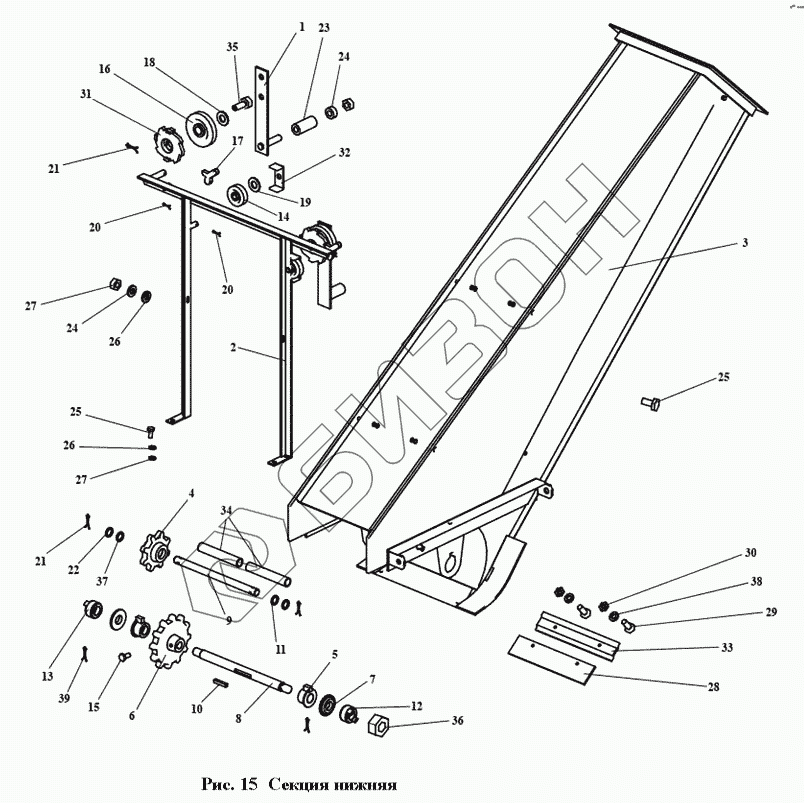

Графический каталог запасных частей к технике: Воронежсельмаш ПЗМ-80. ЗПМ 05.000 Секция нижняя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ОВБ 51-3-6 | Рукоятка |
Загрузка ...
|
|
| 2 | ЗПМ 05.140 | Рамка |
Загрузка ...
|
|
| 3 | ЗПМ 05.010 | Секция |
Загрузка ...
|
|
| 4 | ОВИ 05.180 | Звёздочка |
Загрузка ...
|
|
| 5 | СММ 02.310 | Подшипник |
Загрузка ...
|
|
| 6 | ОВИ 05.106-01 | Звёздочка |
Загрузка ...
|
|
| 7 | ОВИ 05.641 | Шайба |
Загрузка ...
|
|
| 8 | ЗПМ 05.634 | Вал |
Загрузка ...
|
|
| 9 | ЗПМ 05.639 | Вал |
Загрузка ...
|
|
| 10 | Шпонка 2-2х7х56 | Шпонка 2-2х7х56 |
Загрузка ...
|
|
| 11 | Шайба 20.02.019 | Шайба 20.02.019 |
Загрузка ...
|
|
| 12 | МСУ 02.102 | Головка |
Загрузка ...
|
|
| 13 | МСУ 02.102-01 | Головка |
Загрузка ...
|
|
| 14 | ОВИ 05.009 | Ролик |
Загрузка ...
|
|
| 15 | ОВБ 6335 | Винт |
Загрузка ...
|
|
| 16 | ОВИ 05.109 | Барабан |
Загрузка ...
|
|
| 17 | ОСД 1185А | Собачка |
Загрузка ...
|
|
| 18 | Шайба 16.02.019 | Шайба 16.02.019 |
Загрузка ...
|
|
| 19 | Шайба 10.02.019 | Шайба 10.02.019 |
Загрузка ...
|
|
| 20 | Шплинт 2,5х22.019 | Шплинт 2,5х22.019 |
Загрузка ...
|
|
| 21 | Шплинт 4х28.019 | Шплинт 4х28.019 |
Загрузка ...
|
|
| 22 | Шайба 20.02.019 | Шайба 20.02.019 |
Загрузка ...
|
|
| 23 | МС 562 А | Ручка |
Загрузка ...
|
|
| 24 | Шайба 8.02.019 | Шайба 8.02.019 |
Загрузка ...
|
|
| 25 | Болт М8х25.58.019 | Болт М8х25.58.019 |
Загрузка ...
|
|
| 26 | Шайба 8 65Г.05 | Шайба 8 65Г.05 |
Загрузка ...
|
|
| 27 | Гайка М8.6.019 | Гайка М8.6.019 |
Загрузка ...
|
|
| 28 | ЗПМ 05.013 | Накладка |
Загрузка ...
|
|
| 29 | Винт ВМ6-6gх25.58.019 | Винт ВМ6-6gх25.58.019 |
Загрузка ...
|
|
| 30 | Гайка М6.6.019 | Гайка М6.6.019 |
Загрузка ...
|
|
| 31 | ОВИ 05.111 | Храповик |
Загрузка ...
|
|
| 32 | ОВИ 05.446 | Скоба |
Загрузка ...
|
|
| 33 | ЗПМ 05.464 | Планка |
Загрузка ...
|
|
| 34 | ЗПМ 05.812 | Втулка |
Загрузка ...
|
|
| 35 | Винт ВM6-6gx16.58.019 | Винт ВM6-6gx16.58.019 |
Загрузка ...
|
|
| 36 | Гайка М10.6.019 | Гайка М10.6.019 |
Загрузка ...
|
|
| 37 | Шайба 20.02.019 | Шайба 20.02.019 |
Загрузка ...
|
|
| 38 | Шайба 6.65Г.05 | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 39 | Шплинт 5х28.019 | Шплинт 5х28.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
