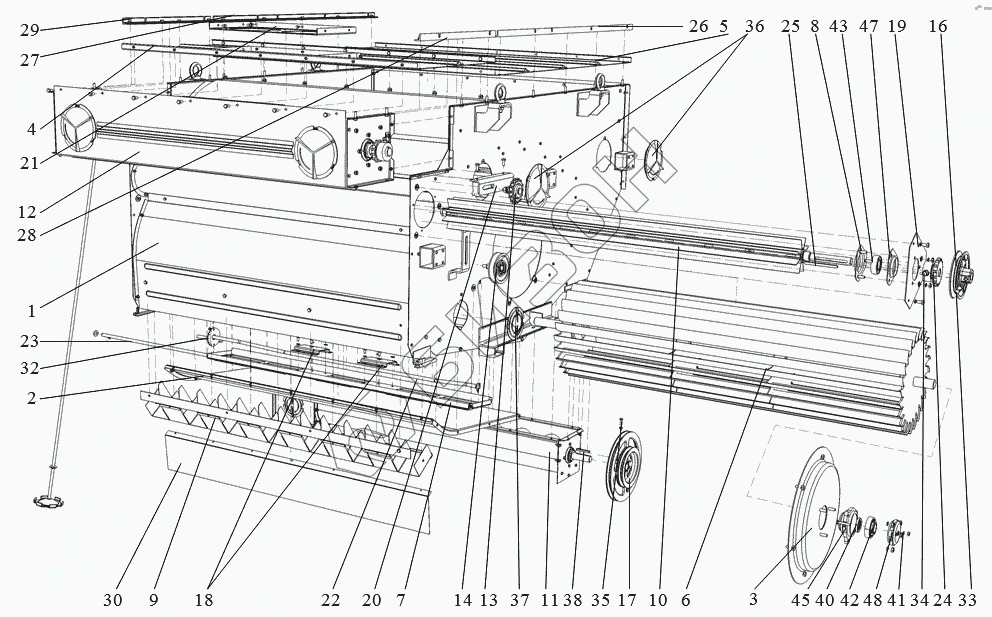

Графический каталог запасных частей к технике: Воронежсельмаш СВУ-60. Аспирация I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
20
21
22
23
24
25
26
27
28
29
30
34
35
36
37
38
41
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СВУ60.02.010А | Корпус |
Загрузка ...
|
|
| 2 | СВУ60.02.020А | Дно |
Загрузка ...
|
|
| 3 | СВУ60.02.090 | Фланец |
Загрузка ...
|
|
| 4 | СВУ60.02.110А | Крышка |
Загрузка ...
|
|
| 5 | СВУ60.02.130 | Крыша |
Загрузка ...
|
|
| 6 | СВУ60.02.140 | Вентилятор |
Загрузка ...
|
|
| 7 | СВУ60.02.150 | Заслонка |
Загрузка ...
|
|
| 8 | СВУ60.02.160 | Полукорпус подшипника |
Загрузка ...
|
|
| 9 | СВУ60.02.170А | Делитель |
Загрузка ...
|
|
| 10 | СВУ60.02.400А | Битер |
Загрузка ...
|
|
| 11 | СВУ60.03.200А | Шнек |
Загрузка ...
|
|
| 12 | СВУ60.10.000А | Шнек распределительный |
Загрузка ...
|
|
| 13 | СММ28.000 | Звездочка |
Загрузка ...
|
|
| 14 | МСУ08.200 | Ролик натяжной |
Загрузка ...
|
|
| 16 | СВУ60.02.102 | Шкив |
Загрузка ...
|
|
| 17 | СВУ60.02.103 | Шкив |
Загрузка ...
|
|
| 18 | СВУ60.02.422А | Прижим |
Загрузка ...
|
|
| 20 | СВУ60.02.434 | Кронштейн |
Загрузка ...
|
|
| 21 | СВУ60.02.463А | Основание |
Загрузка ...
|
|
| 22 | СВУ60.02.605 | Ось |
Загрузка ...
|
|
| 23 | СВУ60.02.606А | Шарнир |
Загрузка ...
|
|
| 24 | СВУ60.02.612 | Звездочка |
Загрузка ...
|
|
| 25 | СВУ60.02.613 | Шпонка сталь шпоночная 8х7 ГОСТ 8787-68 L=100-1 мм |
Загрузка ...
|
|
| 26 | СВУ60.02.706А | Уголок |
Загрузка ...
|
|
| 27 | СВУ60.02.706А-01 | Уголок |
Загрузка ...
|
|
| 28 | СВУ60.02.707А | Уголок |
Загрузка ...
|
|
| 29 | СВУ60.02.707А-01 | Уголок |
Загрузка ...
|
|
| 30 | СВУ60.02.011 | Уплотнение |
Загрузка ...
|
|
| 34 | ОВБ 6334-02 | Винт |
Загрузка ...
|
|
| 35 | ОВБ 6335 | Винт |
Загрузка ...
|
|
| 36 | БТ-5.00.007 | Крышка |
Загрузка ...
|
|
| 37 | СММ03.024 | Крышка |
Загрузка ...
|
|
| 38 | 8х7х70 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 41 | 1.2 Т1 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 48 | Н026.227 | Крышка подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
