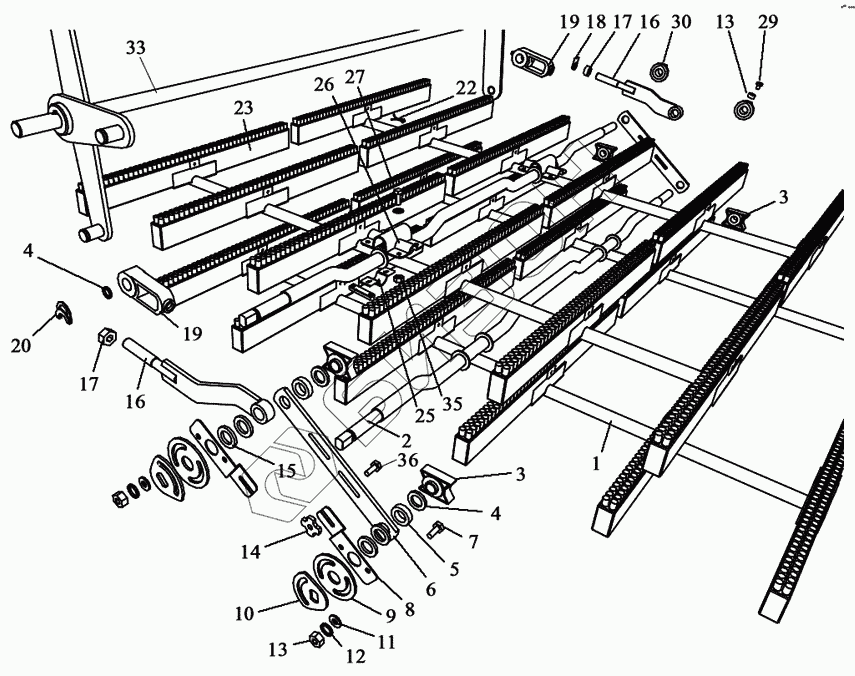

Графический каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Механизма очистки решет нижнего стана
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
16
16
17
17
18
19
19
20
22
23
25
26
27
29
30
33
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЗВТ 87.040 | Щеткодержатель |
Загрузка ...
|
|
| 2 | ЗВТ 87.010 | Вал коленчатый |
Загрузка ...
|
|
| 3 | ОВБ 0186 | Ползун |
Загрузка ...
|
|
| 4 | ОВИ 02.425 | Шайба |
Загрузка ...
|
|
| 5 | ЗВТ 87.804 | Втулка |
Загрузка ...
|
|
| 6 | ЗВТ 02.409 (ЗВТ 02.770) | Планка соединительная |
Загрузка ...
|
|
| 7 | Болт М10х30 | Болт М10х30 |
Загрузка ...
|
|
| 8 | ОСД 5188 | Регулятор |
Загрузка ...
|
|
| 9 | ВЛ 4067(А) | Шайба |
Загрузка ...
|
|
| 10 | ВЛ 4068 | Шайба |
Загрузка ...
|
|
| 11 | Шайба 10.02.019 ГОСТ 11371-78 | Шайба 10.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Гайка М10-6Н.6.019 ГОСТ 5915-71 | Гайка М10-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 14 | ОВБ 81 | Гайка |
Загрузка ...
|
|
| 16 | ЗВТ 87.570-01 | Шатун |
Загрузка ...
|
|
| 17 | Гайка М20-6Н.6.019 ГОСТ 5915-71 | Гайка М20-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 18 | Шайба 20.02.019 ГОСТ 11371-78 | Шайба 20.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | ОВИ 02.103 (ОБВ 1148А) | Головка |
Загрузка ...
|
|
| 20 | Шайба ШЕЗ-25.019 ГОСТ 13463-71 (МН787-60) | Шайба ШЕЗ-25.019 ГОСТ 13463-71 (МН787-60) |
Загрузка ...
|
|
| 22 | Шплинт 4х36.019 ГОСТ 397-78 | Шплинт 4х36.019 ГОСТ 397-78 |
Загрузка ...
|
|
| 23 | Щетка 2Г-0,40-25-30-670 ГОСТ 9024-70 | Щетка 2Г-0,40-25-30-670 ГОСТ 9024-70 |
Загрузка ...
|
|
| 25 | ЗВТ 87.070 (ЗВТ 02.503) | Хомут |
Загрузка ...
|
|
| 26 | ЗВТ 02.422 | Обойма |
Загрузка ...
|
|
| 27 | Болт М8х30 56.019 ГОСТ 7802-81 | Болт М8х30 56.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 29 | ОВБ 6335-01 | Винт |
Загрузка ...
|
|
| 30 | ОС 1077-01 | Кольцо упорное |
Загрузка ...
|
|
| 31 | ЗВТ 87.570 | Шатун |
Загрузка ...
|
|
| 32 | ОВИ 02.270-01 | Шток |
Загрузка ...
|
|
| 33 | ЗВТ 87.020 | Вал привода щеток |
Загрузка ...
|
|
| 35 | Гайка М8-6Н.6.019 ГОСТ 5915-71 | Гайка М8-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 36 | Болт М8.6gх25.58.019 ГОСТ 4498-70 | Болт М8.6gх25.58.019 ГОСТ 4498-70 |
Загрузка ...
|
|
| 37 | Шплинт 4х28.019 ГОСТ 397-78 | Шплинт 4х28.019 ГОСТ 397-78 |
Загрузка ...
|
|
| 38 | Шайба 8.02.019 ГОСТ 11371-78 | Шайба 8.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | Шайба 12.02.019 ГОСТ 11371-78 | Шайба 12.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | Шайба 16.02.019 ГОСТ 11371-78 | Шайба 16.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 41 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 44 | ЗВТ 87.005 | Шайба |
Загрузка ...
|
|
| 45 | ЗВТ 87.407 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
