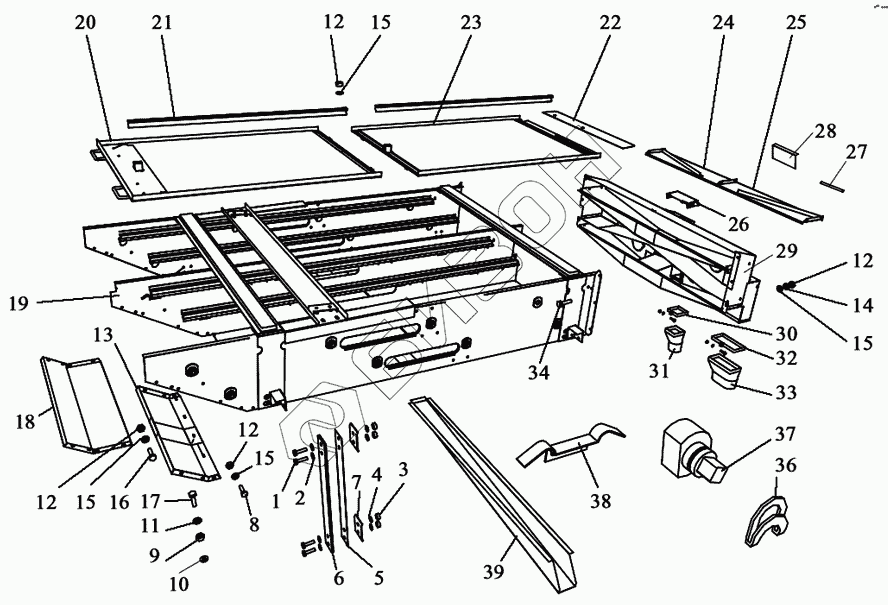

Графический каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Стан нижний
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М10-35gх16.58.019 ГОСТ 7798-70 | Болт М10-35gх16.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | Шайба 10.02.019 ГОСТ 11371-78 | Шайба 10.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | Гайка М10-6Н.6.019 ГОСТ 5915-71 | Гайка М10-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 4 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | ЗВТ 02.908 | Подвеска |
Загрузка ...
|
|
| 6 | ЗВТ 02.541 | Накладка |
Загрузка ...
|
|
| 7 | ЗВТ 02.449 | Накладка |
Загрузка ...
|
|
| 8 | Болт М8-20gх16.58.019 ГОСТ 7798-70 | Болт М8-20gх16.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | Гайка М6-6Н.6.019 ГОСТ 5915-71 | Гайка М6-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 10 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Шайба 6.02.019 ГОСТ 11371-78 | Шайба 6.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Гайка М8-6Н.6.019 ГОСТ 5915-71 | Гайка М8-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 13 | ЗВТ 84.423 | Лист |
Загрузка ...
|
|
| 14 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба 8.02.019 ГОСТ 11371-78 | Шайба 8.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | Болт М8-16gх16.58.019 ГОСТ 7798-70 | Болт М8-16gх16.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | Болт М6-6gх16.58.019 ГОСТ 7798-70 | Болт М6-6gх16.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | ЗВТ 84.426 | Лист |
Загрузка ...
|
|
| 19 | ЗВТ 85.010 | Корпус стана |
Загрузка ...
|
|
| 20 | ЗВТ 84.080 | Рамка |
Загрузка ...
|
|
| 21 | ЗВТ 02.160 | Рейка прижимная |
Загрузка ...
|
|
| 22 | ЗВТ 84.090 | Прижим |
Загрузка ...
|
|
| 23 | ЗВТ 84.070 | Рамка |
Загрузка ...
|
|
| 24 | ЗВТ 84.100 | Скат |
Загрузка ...
|
|
| 25 | ЗВТ 84.100-01 | Скат |
Загрузка ...
|
|
| 26 | ЗВТ 02.790 | Крышка |
Загрузка ...
|
|
| 27 | ЗВТ 02.632 | Ось |
Загрузка ...
|
|
| 28 | СВС 4003 | Заслонка |
Загрузка ...
|
|
| 29 | ЗВТ 85.130 | Остов приемника |
Загрузка ...
|
|
| 30 | ЗВТ 02.523-01 | Хомут |
Загрузка ...
|
|
| 31 | ЗВТ 02.018 | Рукав |
Загрузка ...
|
|
| 32 | ЗВТ 02.523 | Хомут |
Загрузка ...
|
|
| 33 | ЗВТ 02.017 | Рукав |
Загрузка ...
|
|
| 34 | Болт М8-25gх16.58.019 ГОСТ 7798-70 | Болт М8-25gх16.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | ОВБ 4746 | Шайба |
Загрузка ...
|
|
| 37 | ОВБ 1261 | Кулачок |
Загрузка ...
|
|
| 38 | ЗВТ 02.509 | Пружина |
Загрузка ...
|
|
| 39 | ЗВТ 84.429 (ЗВТ 84.511) | Течка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
