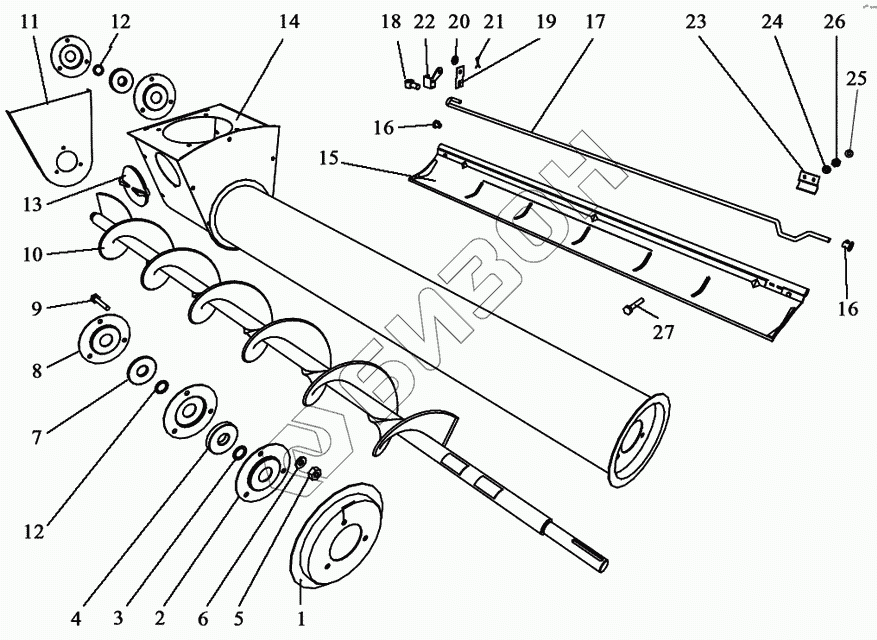

Графический каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Устройство питающее
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ОВИ 03.455-01 | Фланец |
Загрузка ...
|
|
| 2 | СММ 08.403 | Корпус |
Загрузка ...
|
|
| 3 | СММ 08.002 | Обойма |
Загрузка ...
|
|
| 4 | Подшипник 180205 | Подшипник 180205 |
Загрузка ...
|
|
| 5 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 6 | Шайба 8.65Г | Шайба 8.65Г |
Загрузка ...
|
|
| 7 | ЗВТ 81.003 | Уплотнение |
Загрузка ...
|
|
| 8 | ЗВТ 81.412 | Накладка |
Загрузка ...
|
|
| 9 | Болт М8х16 | Болт М8х16 |
Загрузка ...
|
|
| 10 | ЗВТ 81.070 | Шнек |
Загрузка ...
|
|
| 11 | ЗВТ 81.411 | Стенка |
Загрузка ...
|
|
| 12 | Кольцо 2С 25 | Кольцо 2С 25 |
Загрузка ...
|
|
| 13 | СММ 03.024 | Крышка |
Загрузка ...
|
|
| 14 | ЗВТ 81.060 | Корпус |
Загрузка ...
|
|
| 15 | ОВИ 03.260-01 | Клапан |
Загрузка ...
|
|
| 16 | ОВИ 03.004 | Подшипник |
Загрузка ...
|
|
| 17 | ОВИ 03.617-01 | Торсион |
Загрузка ...
|
|
| 18 | ОВФ 03.602 Б | Гайка |
Загрузка ...
|
|
| 19 | ОВИ 03.467 | Кронштейн |
Загрузка ...
|
|
| 20 | Шайба 12.02 | Шайба 12.02 |
Загрузка ...
|
|
| 21 | Шплинт 3,2х20 | Шплинт 3,2х20 |
Загрузка ...
|
|
| 22 | ОВИ 03.458 | Кронштейн |
Загрузка ...
|
|
| 23 | ОВИ 03.509 | Зажим |
Загрузка ...
|
|
| 24 | Шайба 6.02 | Шайба 6.02 |
Загрузка ...
|
|
| 25 | Шайба 6.65Г | Шайба 6.65Г |
Загрузка ...
|
|
| 26 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 27 | Болт М6х16 | Болт М6х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
