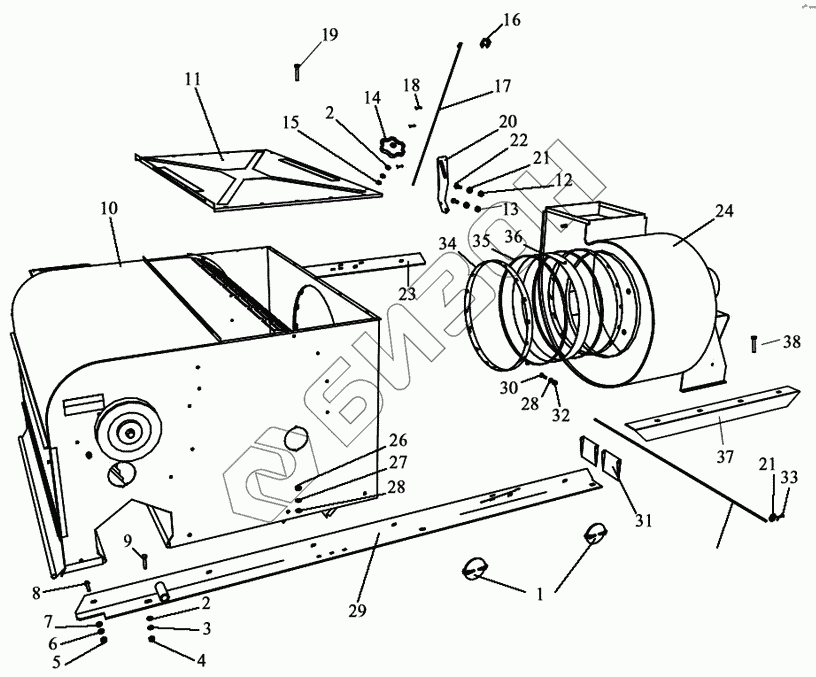

Графический каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Воздушная часть
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
26
27
28
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СММ 03.024 | Крышка |
Загрузка ...
|
|
| 2 | Шайба 12.02 | Шайба 12.02 |
Загрузка ...
|
|
| 3 | Шайба 12.65Г | Шайба 12.65Г |
Загрузка ...
|
|
| 4 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 5 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 6 | Шайба 10.65Г | Шайба 10.65Г |
Загрузка ...
|
|
| 7 | Шайба 10.02 | Шайба 10.02 |
Загрузка ...
|
|
| 8 | Болт М10х25 | Болт М10х25 |
Загрузка ...
|
|
| 9 | Болт М12х35 | Болт М12х35 |
Загрузка ...
|
|
| 10 | ЗВТ 81.010 | Камера приемная |
Загрузка ...
|
|
| 11 | ЗВТ 81.140 | Крышка |
Загрузка ...
|
|
| 12 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 13 | Шайба 8.65Г | Шайба 8.65Г |
Загрузка ...
|
|
| 14 | ОВИ 03.003 | Маховик |
Загрузка ...
|
|
| 15 | ОВБ 82 | Гайка |
Загрузка ...
|
|
| 16 | ОВБ 5254 | Упор |
Загрузка ...
|
|
| 17 | ЗВТ 81.616 | Тяга |
Загрузка ...
|
|
| 18 | Шплинт 3,2х20 | Шплинт 3,2х20 |
Загрузка ...
|
|
| 19 | Болт М10х30 | Болт М10х30 |
Загрузка ...
|
|
| 20 | ЗВТ 81.504 | Кронштейн |
Загрузка ...
|
|
| 21 | Шайба 8.02 | Шайба 8.02 |
Загрузка ...
|
|
| 22 | Болт М8х25 | Болт М8х25 |
Загрузка ...
|
|
| 23 | ЗВТ 81.310-01 | Уголок |
Загрузка ...
|
|
| 24 | ЗВТ 81.150 | Вентилятор |
Загрузка ...
|
|
| 26 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 27 | Шайба 6.65Г | Шайба 6.65Г |
Загрузка ...
|
|
| 28 | Шайба 6.02 | Шайба 6.02 |
Загрузка ...
|
|
| 29 | ЗВТ 91.080 | Уголок |
Загрузка ...
|
|
| 30 | Болт М6х16 | Болт М6х16 |
Загрузка ...
|
|
| 31 | ОСУ 4018 | Клапан |
Загрузка ...
|
|
| 32 | ЗВТ 81.601 | Ось |
Загрузка ...
|
|
| 33 | Шплинт 2,5х16 | Шплинт 2,5х16 |
Загрузка ...
|
|
| 34 | ЗВТ 81.280 | Патрубок |
Загрузка ...
|
|
| 35 | ЗВТ 81.260 | Хомут |
Загрузка ...
|
|
| 36 | ЗВТ 81.005 | Фартук |
Загрузка ...
|
|
| 37 | ЗВТ 81.707 | Уголок |
Загрузка ...
|
|
| 38 | Болт М12х40 | Болт М12х40 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
