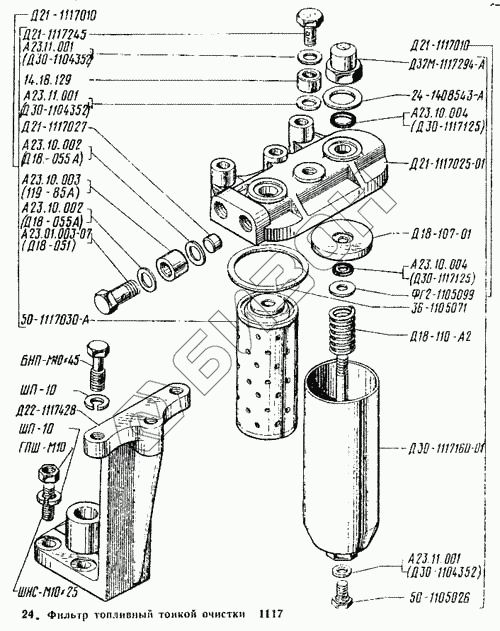

Графический каталог запасных частей к технике: ВТЗ Т-25А. Фильтр топливный тонкой очистки

Тип техники

Марка

Модель

Схема

Д21-1117025-01

50-1117030-А

ШНС-М10Х25

ФГ2-1105099

Д18-107-01

ШП-10

Д21-1117010

Д18-110-А2

36-1105071

24-1408543-А

50-1105026

Д22-1117428

А23.01.003-07Д18-051

А23.11.001Д30-1104352

А23.10.004Д30-1117125

А23.10.002Д18-055А

Д30-1117160-01

Д21-1117027

ГПШ-М10

Д37М-1117294-А

А23.10.003119-85А

14.18.129

Д21-1117245

БНП-М10Х45

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
Д21-1117025-01	Д21-1117025-01	Корпус	Загрузка ...
50-1117030-А	50-1117030-А	Элемент фильтрующий	Загрузка ...
ШНС-М10Х25	ШНС-М10Х25	Шпилька	Загрузка ...
ФГ2-1105099	ФГ2-1105099	Шайба упорная	Загрузка ...
Д18-107-01	Д18-107-01	Шайба упорная	Загрузка ...
ШП-10	ШП-10	Шайба	Загрузка ...
Д21-1117010	Д21-1117010	Фильтр топливный	Загрузка ...
Д18-110-А2	Д18-110-А2	Пружина	Загрузка ...
36-1105071	36-1105071	Прокладка	Загрузка ...
24-1408543-А	24-1408543-А	Прокладка	Загрузка ...
50-1105026	50-1105026	Пробка	Загрузка ...
Д22-1117428	Д22-1117428	Кронштейн	Загрузка ...
А23.01.003-07Д18-051	А23.01.003-07Д18-051	Болт	Загрузка ...
А23.11.001Д30-1104352	А23.11.001Д30-1104352	Кольцо	Загрузка ...
А23.10.004Д30-1117125	А23.10.004Д30-1117125	Кольцо	Загрузка ...
А23.10.002Д18-055А	А23.10.002Д18-055А	Кольцо	Загрузка ...
Д30-1117160-01	Д30-1117160-01	Колпак	Загрузка ...
Д21-1117027	Д21-1117027	Заглушка	Загрузка ...
ГПШ-М10	ГПШ-М10	Гайка	Загрузка ...
Д37М-1117294-А	Д37М-1117294-А	Гайка	Загрузка ...
А23.10.003119-85А	А23.10.003119-85А	Втулка	Загрузка ...
14.18.129	14.18.129	Втулка	Загрузка ...
Д21-1117245	Д21-1117245	Болт	Загрузка ...
БНП-М10Х45	БНП-М10Х45	Болт	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
