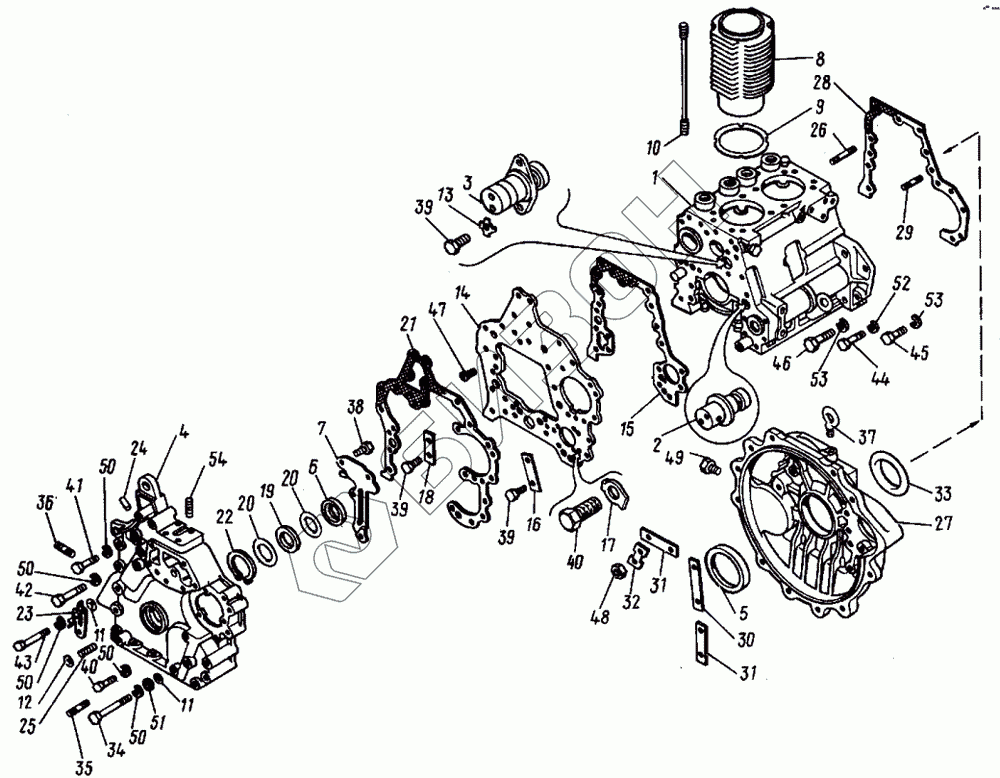

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Остов двигателя
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
39
40
40
41
42
43
44
45
46
47
48
49
50
50
50
50
50
51
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д21-1002010А | Картер |
Загрузка ...
|
|
| 2 | Д22-1002160 | Палец |
Загрузка ...
|
|
| 3 | Д37М-1002170 | Палец |
Загрузка ...
|
|
| 4 | Д21А-1002230В | Крышка |
Загрузка ...
|
|
| 5 | Д144-1002390 | Манжета |
Загрузка ...
|
|
| 6 | Д144-1002420 | Манжета |
Загрузка ...
|
|
| 7 | Д21А-1407740 | Щиток |
Загрузка ...
|
|
| 8 | Д37М-1002021А3-02 | Цилиндр |
Загрузка ...
|
|
| 9 | Д37М-1002023 | Прокладка |
Загрузка ...
|
|
| 10 | Д37М-1002028А2 | Шпилька |
Загрузка ...
|
|
| 11 | 130-3509067A | Кольцо |
Загрузка ...
|
|
| 12 | Д30-4618127 | Кольцо |
Загрузка ...
|
|
| 13 | Д37М-1002176 | Шайба стопорная |
Загрузка ...
|
|
| 14 | Д120-1002181 | Лист |
Загрузка ...
|
|
| 15 | Д22-1002183А-03 | Прокладка |
Загрузка ...
|
|
| 16 | Д30-1002185А | Пластина |
Загрузка ...
|
|
| 17 | Д22-1002186 | Шайба |
Загрузка ...
|
|
| 18 | Д30-1002194А | Пластина |
Загрузка ...
|
|
| 19 | Д22-1002224-03 | Кольцо |
Загрузка ...
|
|
| 20 | Д22-1002225 | Шайба |
Загрузка ...
|
|
| 21 | Д120-1002226-03 | Прокладка |
Загрузка ...
|
|
| 22 | Д120-1002227 | Кольцо |
Загрузка ...
|
|
| 23 | Д120-1002231 | Указатель |
Загрузка ...
|
|
| 24 | Д30-1002239 | Штифт |
Загрузка ...
|
|
| 25 | Д120-1002265 | Шпилька |
Загрузка ...
|
|
| 26 | Д22-1002308 | Шпилька |
Загрузка ...
|
|
| 27 | Д120-1002312А | Картер маховика |
Загрузка ...
|
|
| 28 | Д22-1002313-03 | Прокладка |
Загрузка ...
|
|
| 29 | Д30-1002314 | Шпилька |
Загрузка ...
|
|
| 30 | Д30-1002318A1 | Пластина |
Загрузка ...
|
|
| 31 | Д30-1002318А2 | Пластина |
Загрузка ...
|
|
| 32 | Д30-1002318Б1 | Пластина |
Загрузка ...
|
|
| 33 | Д144-1002337 | Кольцо |
Загрузка ...
|
|
| 34 | Д120-1002358-10 | Болт |
Загрузка ...
|
|
| 35 | Д30-1401368Б | Шпилька |
Загрузка ...
|
|
| 36 | Д21А-3701675 | Шпилька |
Загрузка ...
|
|
| 37 | Д22-1002685 | Рым-болт |
Загрузка ...
|
|
| 38 | М6.6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 4M8.6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | 4М8.6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | 4M8.6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | 4M8.6gx80.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | 4M8.6gx100.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | 4M10.6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 4М12.6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 46 | 4M12.6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | B.M8.6gx18.58.019 | Винт |
Загрузка ...
|
|
| 48 | M12x1.25.6H.40.019 | Гайка |
Загрузка ...
|
|
| 49 | 1-МК16Д1П | Пробка |
Загрузка ...
|
|
| 50 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 51 | 8.02.019 | Шайба |
Загрузка ...
|
|
| 52 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 53 | 12.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 54 | M10х2r/6gx25.56.019 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
