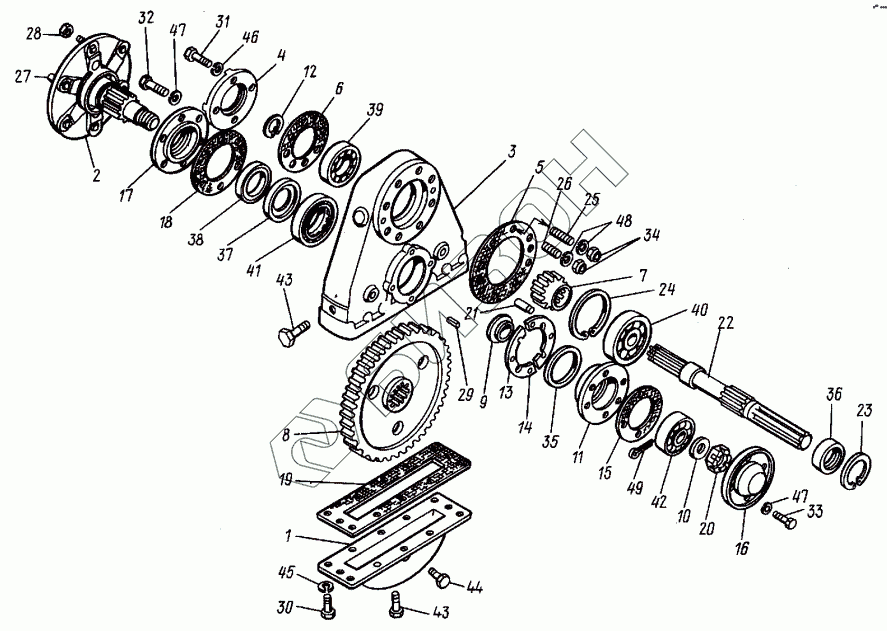

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Передача бортовая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 7.39.022-03 | Картер нижний |
Загрузка ...
|
|
| 2 | A25.39.026-03 | Ось |
Загрузка ...
|
|
| 3 | Т25Б.39.101 | Картер |
Загрузка ...
|
|
| 4 | 7.39.102 | Крышка |
Загрузка ...
|
|
| 5 | Т25Б.39.104-03 | Прокладка |
Загрузка ...
|
|
| 6 | 7.39.105-03 | Прокладка |
Загрузка ...
|
|
| 7 | Т25Б.39.106 | Шестерня |
Загрузка ...
|
|
| 8 | 7.39.107-1 | Шестерня |
Загрузка ...
|
|
| 9 | 7.39.109-1 | Кольцо |
Загрузка ...
|
|
| 10 | 14.39.111 | Шайба |
Загрузка ...
|
|
| 11 | 7.39.113 | Стакан |
Загрузка ...
|
|
| 12 | 7.38.115-1 | Кольцо |
Загрузка ...
|
|
| 13 | 7.39.115A | Прокладка |
Загрузка ...
|
|
| 14 | 7.39.116A | Прокладка |
Загрузка ...
|
|
| 15 | 7.39.118-03 | Прокладка |
Загрузка ...
|
|
| 16 | 14.39.119-03 | Крышка |
Загрузка ...
|
|
| 17 | A25.39.120 | Корпус |
Загрузка ...
|
|
| 18 | 7.39.126-03 | Прокладка |
Загрузка ...
|
|
| 19 | 7.39.131-03 | Прокладка |
Загрузка ...
|
|
| 20 | 7.39.138 | Гайка |
Загрузка ...
|
|
| 21 | T30.39.140-10 | Штифт |
Загрузка ...
|
|
| 22 | Т25Б.39.143 | Вал |
Загрузка ...
|
|
| 23 | T30.21.148 | Кольцо |
Загрузка ...
|
|
| 24 | T35.39.159 | Кольцо |
Загрузка ...
|
|
| 25 | T35.39.189 | Шпилька |
Загрузка ...
|
|
| 26 | T35.39.189-30 | Шпилька |
Загрузка ...
|
|
| 27 | A04.02.017-01 | Болт |
Загрузка ...
|
|
| 28 | A04.02.018 | Гайка |
Загрузка ...
|
|
| 29 | A31.62-03 | Пробка |
Загрузка ...
|
|
| 30 | 4M8.6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 4M10.6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 4М12.6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 4M12.6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | М16х1,5.6Н.840.019 | Гайка |
Загрузка ...
|
|
| 35 | 085-090-30-2-2 | Кольцо |
Загрузка ...
|
|
| 36 | 1.1-55x80-1 | Манжета |
Загрузка ...
|
|
| 37 | 1.1-70x95-1 | Манжета |
Загрузка ...
|
|
| 38 | 2.1-70x95-1 | Манжета |
Загрузка ...
|
|
| 39 | 309К | Подшипник |
Загрузка ...
|
|
| 40 | 409 | Подшипник |
Загрузка ...
|
|
| 41 | 7512 | Подшипник |
Загрузка ...
|
|
| 42 | 7608К | Подшипник |
Загрузка ...
|
|
| 43 | КГ 1/2-40.019 | Пробка |
Загрузка ...
|
|
| 44 | КГ 1/4-40.019 | Пробка |
Загрузка ...
|
|
| 45 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 46 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 47 | 12.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 48 | 16.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 49 | 5x45.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
