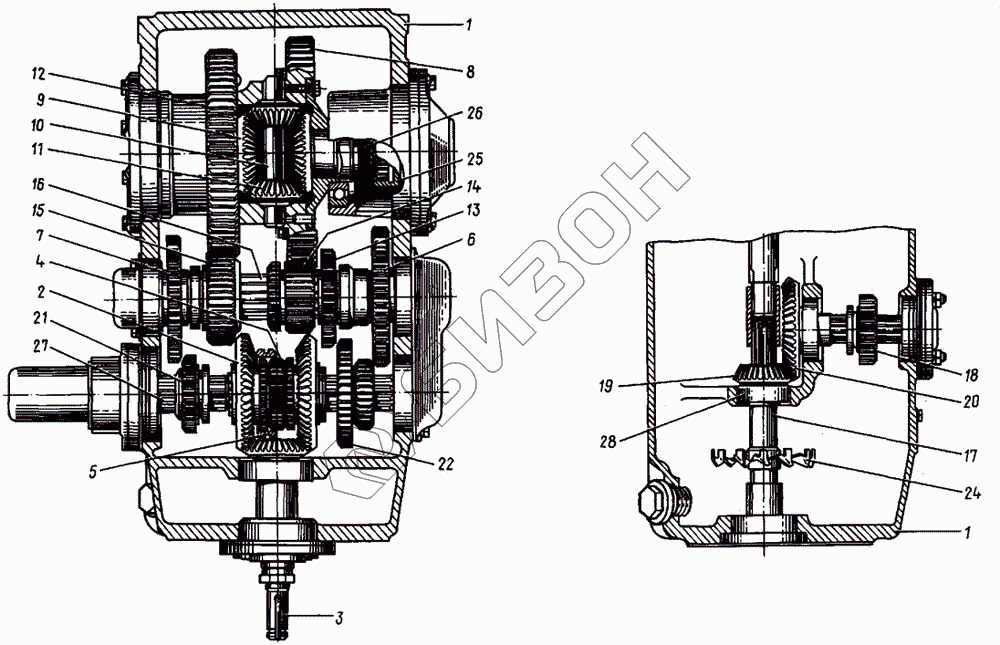

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Передача главная (установка шестерен)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Т25Б.37.016 | Картер |
Загрузка ...
|
|
| 2 | 25.37.030-1 | Шестерня в сборе |
Загрузка ...
|
|
| 3 | T30.37.102 | Вал первичный |
Загрузка ...
|
|
| 4 | 7.37.110 | Втулка |
Загрузка ...
|
|
| 5 | 7.37.111-1 | Муфта |
Загрузка ...
|
|
| 6 | A25.37.119 | Шестерня |
Загрузка ...
|
|
| 7 | 7.37.120 | Шестерня |
Загрузка ...
|
|
| 8 | 7.37.144-2 | Венец |
Загрузка ...
|
|
| 9 | 7.37.145 | Шестерня |
Загрузка ...
|
|
| 10 | 7.37.146-4 | Ось |
Загрузка ...
|
|
| 11 | 7.37.147 | Сателлит |
Загрузка ...
|
|
| 12 | 25.37.152 | Венец |
Загрузка ...
|
|
| 13 | A25.37.154 | Шестерня Z=27 |
Загрузка ...
|
|
| 14 | 25.37.155 | Шестерня |
Загрузка ...
|
|
| 15 | 25.37.156 | Шестерня |
Загрузка ...
|
|
| 16 | 25.37.157 | Вал главный |
Загрузка ...
|
|
| 17 | Т25Б.37.410 | Валик |
Загрузка ...
|
|
| 18 | A25.37.211 | Шестерня Z=I5 |
Загрузка ...
|
|
| 19 | 25.37.212 | Шестерня |
Загрузка ...
|
|
| 20 | 25.37.213 | Валик |
Загрузка ...
|
|
| 21 | 25.37.228 | Шестерня |
Загрузка ...
|
|
| 22 | А25.37.229Б | Шестерня Z=29, Z=I5 |
Загрузка ...
|
|
| 24 | Т25Б.37.046 | Крыльчатка |
Загрузка ...
|
|
| 25 | A25.37.282 | Втулка |
Загрузка ...
|
|
| 26 | A25.37.283 | Шестерня |
Загрузка ...
|
|
| 27 | A25.37.301 | Вал |
Загрузка ...
|
|
| 28 | 102506M | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
