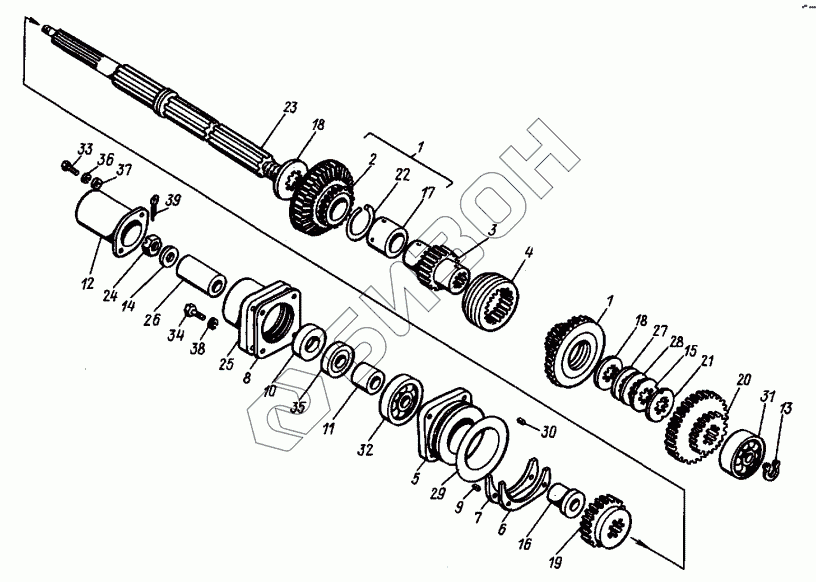

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Передача главная (вал промежуточный)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25.37.030-1 | Шестерня в сборе |
Загрузка ...
|
|
| 2 | 25.37.036 | Шестерня |
Загрузка ...
|
|
| 3 | 7.37.110 | Втулка |
Загрузка ...
|
|
| 4 | 7.37.111-1 | Муфта |
Загрузка ...
|
|
| 5 | 7.37.132-1 | Гнездо |
Загрузка ...
|
|
| 6 | 7.37.133-1 | Прокладка |
Загрузка ...
|
|
| 7 | 7.37.134-1 | Прокладка |
Загрузка ...
|
|
| 8 | 7.37.135-1-03 | Прокладка |
Загрузка ...
|
|
| 9 | 25.37.137-03 | Пробка |
Загрузка ...
|
|
| 10 | 7.37.138-1-03 | Сальник |
Загрузка ...
|
|
| 11 | 7.37.139-1 | Втулка |
Загрузка ...
|
|
| 12 | A25.37.140 | Колпак |
Загрузка ...
|
|
| 13 | 7.37.163-1 | Кольцо |
Загрузка ...
|
|
| 14 | 7.37.173 | Шайба |
Загрузка ...
|
|
| 15 | 14.37.208 | Шайба |
Загрузка ...
|
|
| 16 | 14.37.210 | Втулка |
Загрузка ...
|
|
| 17 | 25.37.222 | Втулка |
Загрузка ...
|
|
| 18 | А25.37.223Б | Шайба |
Загрузка ...
|
|
| 19 | 25.37.228 | Шестерня |
Загрузка ...
|
|
| 20 | А25.37.22 9Б | Шестерня |
Загрузка ...
|
|
| 21 | 7.37.254-1 | Шайба |
Загрузка ...
|
|
| 22 | 25.37.278 | Кольцо |
Загрузка ...
|
|
| 23 | А25.37.301 | Вал |
Загрузка ...
|
|
| 24 | А25.37.306 | Гайка |
Загрузка ...
|
|
| 25 | 14.37.307-2 | Гнездо |
Загрузка ...
|
|
| 26 | 14.37.309-1 | Втулка |
Загрузка ...
|
|
| 27 | 14.37.535 | Шайба |
Загрузка ...
|
|
| 28 | 14.37.537 | Шайба |
Загрузка ...
|
|
| 29 | 085-090-30-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | А31.62-03 | Пробка |
Загрузка ...
|
|
| 31 | 406 | Подшипник |
Загрузка ...
|
|
| 32 | 407K | Подшипник |
Загрузка ...
|
|
| 33 | 4M8.6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 4M10.6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 1.1-42x62-1 | Манжета |
Загрузка ...
|
|
| 36 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 37 | 8.02.019 | Шайба |
Загрузка ...
|
|
| 38 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 39 | 4x32.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
