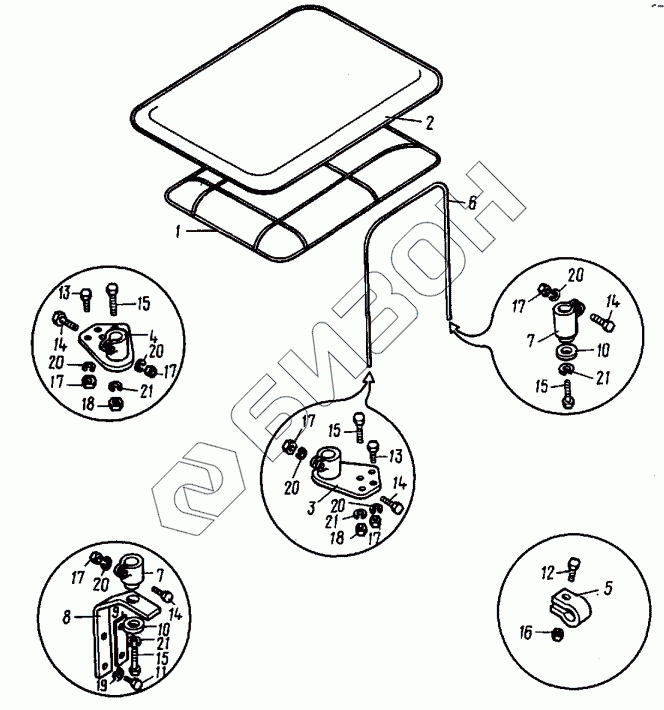

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Тент
1
2
3
4
5
6
7
7
8
10
10
11
12
13
13
14
14
14
14
15
15
15
15
16
17
17
17
17
17
17
18
18
19
20
20
20
20
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14.45.023-03 | Каркас крыши |
Загрузка ...
|
|
| 2 | 14.45.024-03 | Покрытие крыши |
Загрузка ...
|
|
| 3 | A25.45.091-03 | Кронштейн левый |
Загрузка ...
|
|
| 4 | A25.45.092-1-03 | Кронштейн правый |
Загрузка ...
|
|
| 5 | 14.45.110-03 | Зажим |
Загрузка ...
|
|
| 6 | 14.45.501-03 | Стойка |
Загрузка ...
|
|
| 7 | A25.45.502-1-03 | Кронштейн |
Загрузка ...
|
|
| 8 | A25.45.503-1-03 | Кронштейн |
Загрузка ...
|
|
| 9 | T30.47.195 | Планка |
Загрузка ...
|
|
| 10 | T30.47.629-01 | Шайба |
Загрузка ...
|
|
| 11 | 4М10.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 4М10.6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 4M12.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 4M12.6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 4M12.6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | M10.6H.6.019 | Гайка |
Загрузка ...
|
|
| 17 | М12.6H.6.019 | Гайка |
Загрузка ...
|
|
| 18 | M14.6H.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 20 | 12.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 21 | 14.ОТ.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
