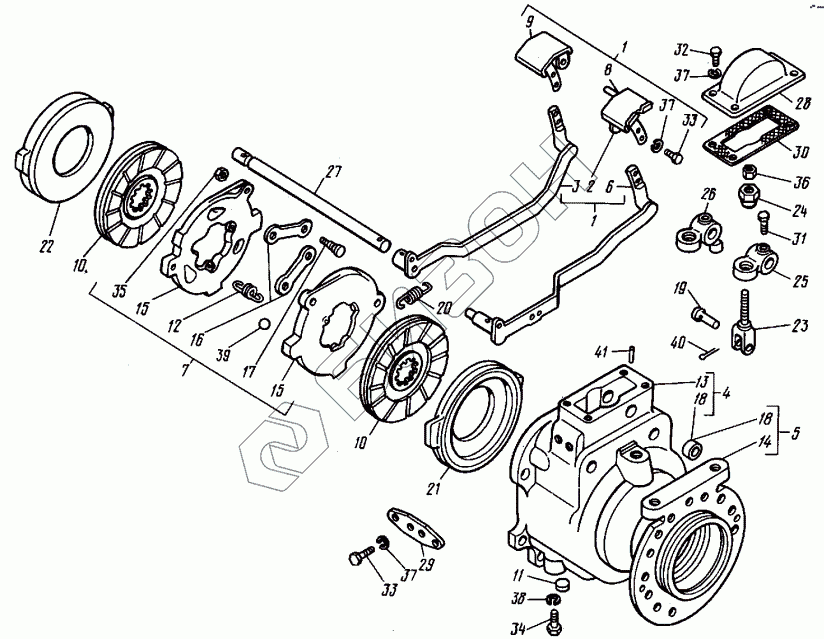

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Тормоза
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | T30.38.009-03 | Педали |
Загрузка ...
|
|
| 2 | T30.38.014 | Планка блокировки |
Загрузка ...
|
|
| 3 | T30.38.015 | Педаль левая |
Загрузка ...
|
|
| 4 | Т25Б.38.016-03 | Рукав |
Загрузка ...
|
|
| 5 | Т25Б.38.016-13 | Рукав |
Загрузка ...
|
|
| 6 | T30.38.017 | Педаль правая |
Загрузка ...
|
|
| 7 | Т35.38.026 | Диск |
Загрузка ...
|
|
| 8 | Т30.38.027 | Подушка педали правая |
Загрузка ...
|
|
| 9 | Т30.38.029 | Подушка педали левая |
Загрузка ...
|
|
| 10 | A59.01.200-01 | Диск |
Загрузка ...
|
|
| 11 | Д144-4618047 | Заглушка |
Загрузка ...
|
|
| 12 | 50-3502068 | Пружина |
Загрузка ...
|
|
| 13 | Т35.38.101-20 | Рукав |
Загрузка ...
|
|
| 14 | Т35.38.101-25 | Рукав |
Загрузка ...
|
|
| 15 | Т35.38.103 | Диск |
Загрузка ...
|
|
| 16 | А59.01.103-01 | Тяга |
Загрузка ...
|
|
| 17 | A59.01.104 | Палец |
Загрузка ...
|
|
| 18 | T35.38.113 | Втулка |
Загрузка ...
|
|
| 19 | Т35.38.117 | Палец |
Загрузка ...
|
|
| 20 | A25.38.118A | Пружина |
Загрузка ...
|
|
| 21 | T35.38.138A | Диск тормоза |
Загрузка ...
|
|
| 22 | T35.38.139 | Диск тормоза |
Загрузка ...
|
|
| 23 | Т35.38.203 | Тяга |
Загрузка ...
|
|
| 24 | 25.38.204 | Шарнир |
Загрузка ...
|
|
| 25 | 25.38.206 | Рычаг |
Загрузка ...
|
|
| 26 | Т35.38.206 | Рычаг |
Загрузка ...
|
|
| 27 | 25.38.212 | Вал |
Загрузка ...
|
|
| 28 | T35.38.214-03 | Крышка |
Загрузка ...
|
|
| 29 | Т25Б.38.216 | Кронштейн |
Загрузка ...
|
|
| 30 | Т30.38.220-03 | Прокладка |
Загрузка ...
|
|
| 31 | 14.38.530 | Болт |
Загрузка ...
|
|
| 32 | 4М8.6gx16.88.35.019. | Болт |
Загрузка ...
|
|
| 33 | 4M8.6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 4M16.6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | М8.6H.6.019 | Гайка |
Загрузка ...
|
|
| 36 | М12.6H.6.019 | Гайка |
Загрузка ...
|
|
| 37 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 38 | 16.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 39 | 22,225-100 | Шарик |
Загрузка ...
|
|
| 40 | 3.2x32.019 | Шплинт |
Загрузка ...
|
|
| 41 | 3h11х30 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
