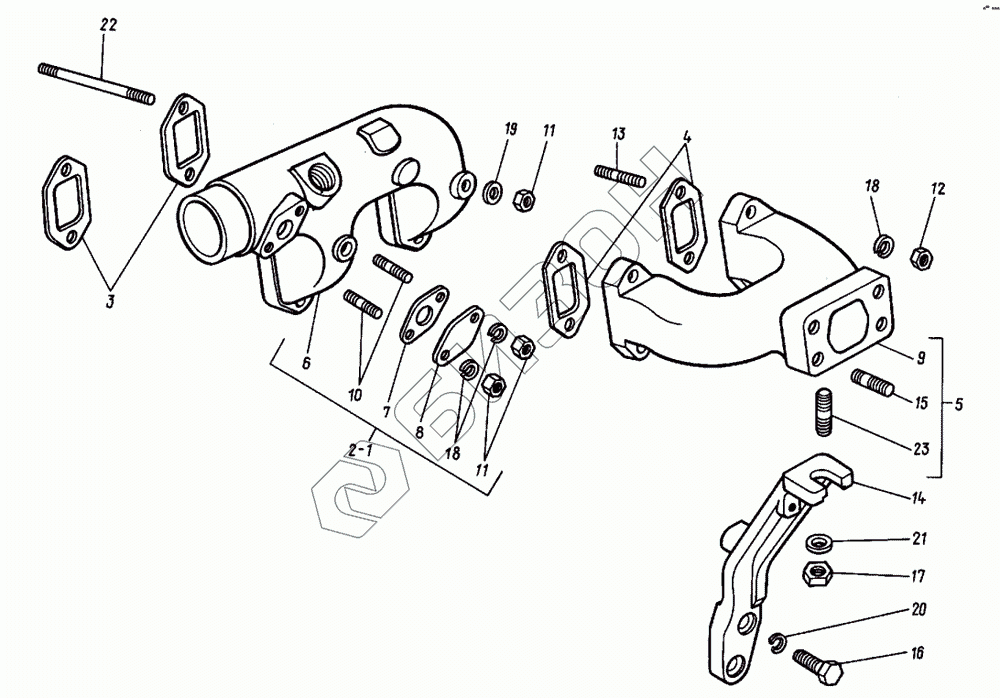

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Трубопроводы впускной и выпускной
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д120-1008030-03 | Трубопровод впускной |
Загрузка ...
|
|
| 2 | Д120-1008030-13 | Трубопровод впускной |
Загрузка ...
|
|
| 3 | Д37М-1008070Б | Прокладка |
Загрузка ...
|
|
| 4 | Д37М-1008170Б | Прокладка |
Загрузка ...
|
|
| 5 | Д21А-1008220Б-02 | Трубопровод выпускной |
Загрузка ...
|
|
| 6 | Д120-1008032 | Трубопровод впускной |
Загрузка ...
|
|
| 7 | Д21-1008036-03 | Прокладка |
Загрузка ...
|
|
| 8 | Д21-1008039А | Заглушка |
Загрузка ...
|
|
| 9 | Д21А-1008121Г-02 | Трубопровод выпускной |
Загрузка ...
|
|
| 10 | Д37М-1008125А2 | Шпилька |
Загрузка ...
|
|
| 11 | Д37А-1008127Б | Гайка |
Загрузка ...
|
|
| 12 | Д30-1008127Б2 | Гайка |
Загрузка ...
|
|
| 13 | Д22-1008128А3 | Шпилька |
Загрузка ...
|
|
| 14 | Д21А-1008149А3 | Кронштейн |
Загрузка ...
|
|
| 15 | Д120-1008229 | Шпилька |
Загрузка ...
|
|
| 16 | 4M10.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | М12х1,25.6Н.32Л63 | Гайка |
Загрузка ...
|
|
| 18 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 19 | 8.02.019 | Шайба |
Загрузка ...
|
|
| 20 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 21 | 12.02.019 | Шайба |
Загрузка ...
|
|
| 22 | M12x 1,75-2r/1,25-6g.56.019x25.56.019 | Шпилька |
Загрузка ...
|
|
| 23 | H8x 1,25-2r/1-6gx100.109.019 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
