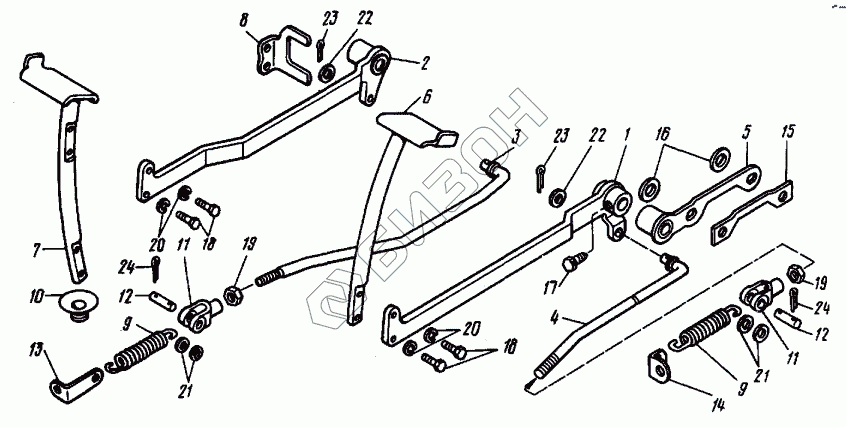

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Управление муфтой сцепления
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Т25Б.21.013-03 | Педаль |
Загрузка ...
|
|
| 2 | Т25Б.21.014-03 | Педаль |
Загрузка ...
|
|
| 3 | Т25Б.21.019-03 | Тяга |
Загрузка ...
|
|
| 4 | Т25Б.21.029-03 | Тяга |
Загрузка ...
|
|
| 5 | Т25Б.21.041-03 | Кронштейн со втулкой |
Загрузка ...
|
|
| 6 | Т25Б.21.045-03 | Стержень |
Загрузка ...
|
|
| 7 | Т25Б. 21.046-03 | Стержень |
Загрузка ...
|
|
| 8 | Т25Б.21.115 | Ограничитель |
Загрузка ...
|
|
| 9 | A25.21.119A | Пружина |
Загрузка ...
|
|
| 10 | T30.21.125-03 | Уплотнитель |
Загрузка ...
|
|
| 11 | A25.21.151-01 | Вилка |
Загрузка ...
|
|
| 12 | A25.21.153 | Палец |
Загрузка ...
|
|
| 13 | Т25Б.21.261-03 | Зацеп |
Загрузка ...
|
|
| 14 | Т25Б.21.263-03 | Зацеп |
Загрузка ...
|
|
| 15 | Т25Б.21.265 | Контрпластина |
Загрузка ...
|
|
| 16 | Т25Б.21.266 | Шайба |
Загрузка ...
|
|
| 17 | 14.38.530 | Болт |
Загрузка ...
|
|
| 18 | 4М8.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | М12.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 21 | 10.02.019 | Шайба |
Загрузка ...
|
|
| 22 | 12.02.019 | Шайба |
Загрузка ...
|
|
| 23 | 2,5x16.019 | Шплинт |
Загрузка ...
|
|
| 24 | 3,2x20.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
