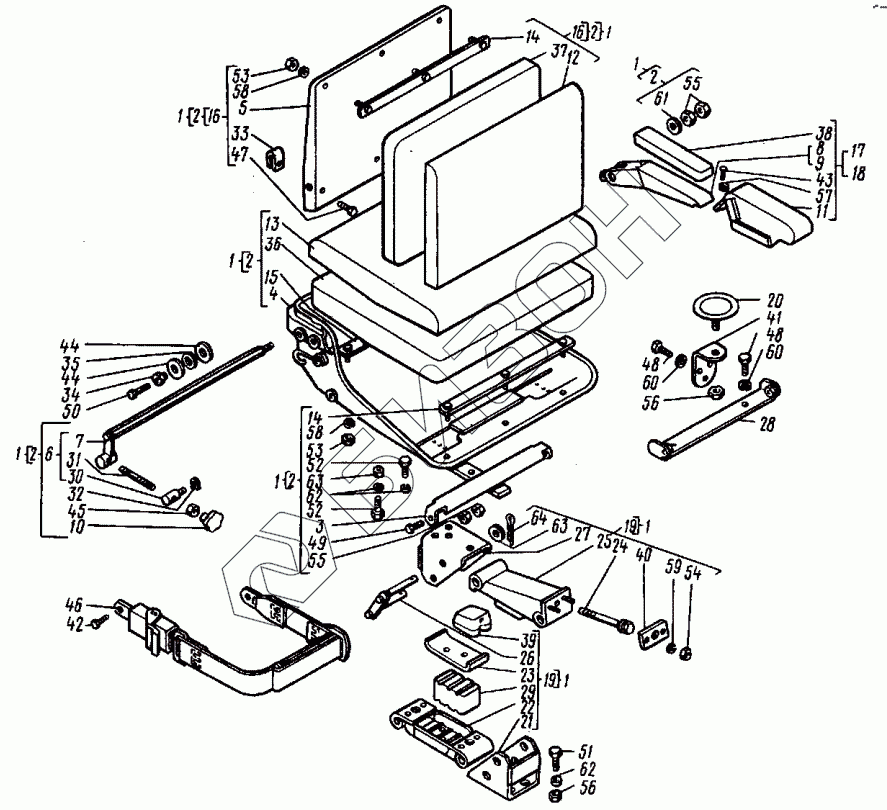

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Установка сиденья А25.44.011
A25.44.011
1
1
1
1
1
1
1
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
48
49
51
52
52
53
53
54
55
55
55
56
56
57
58
58
59
60
60
61
62
62
63
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A25.44.011 | A25.44.011 | Установка сиденья |
Загрузка ...
|
|
| 1 | A25.44.012-03 | Сиденье с подвеской |
Загрузка ...
|
|
| 2 | A25.44.013A-03 | Сиденье |
Загрузка ...
|
|
| 3 | A25.44.015-03 | Опора |
Загрузка ...
|
|
| 4 | A25.44.016-03 | Основание |
Загрузка ...
|
|
| 5 | A25.44.017-03 | Спинка |
Загрузка ...
|
|
| 6 | A25.44.020 | Регулятор |
Загрузка ...
|
|
| 7 | A25.44.021 | Ось |
Загрузка ...
|
|
| 8 | A25.44.024-03 | Кронштейн правый |
Загрузка ...
|
|
| 9 | A25.44.025-03 | Кронштейн левый |
Загрузка ...
|
|
| 10 | A25.44.026A-03 | Ручка |
Загрузка ...
|
|
| 11 | A25.44.028A-03 | Чехол подлокотника |
Загрузка ...
|
|
| 12 | A25.44.029-03 | Чехол спинки |
Загрузка ...
|
|
| 13 | A25.44.030-03 | Чехол подушки |
Загрузка ...
|
|
| 14 | A25.44.031-03 | Планка |
Загрузка ...
|
|
| 15 | A25.44.032-03 | Планка |
Загрузка ...
|
|
| 16 | A25.44.033-03 | Спинка сиденья |
Загрузка ...
|
|
| 17 | A25.44.035-03 | Подлокотник правый |
Загрузка ...
|
|
| 18 | A25.44.036-03 | Подлокотник левый |
Загрузка ...
|
|
| 19 | A25.44.053A-03 | Подвеска сиденья |
Загрузка ...
|
|
| 20 | 25.44.059-03 | Амортизатор |
Загрузка ...
|
|
| 21 | 25.44.061-03 | Кронштейн верхний |
Загрузка ...
|
|
| 22 | 25.44.062-03 | Звено верхнее |
Загрузка ...
|
|
| 23 | 25.44.063-03 | Скоба регулировочная |
Загрузка ...
|
|
| 24 | 25.44.064 | Винт |
Загрузка ...
|
|
| 25 | 25.44.065-03 | Звено нижнее |
Загрузка ...
|
|
| 26 | 25.44.068 | Серьга |
Загрузка ...
|
|
| 27 | А25.44.069-03 | Кронштейн |
Загрузка ...
|
|
| 28 | Т25А2.44.082-03 | Кронштейн |
Загрузка ...
|
|
| 29 | 25.44.110-03 | Амортизатор |
Загрузка ...
|
|
| 30 | А25.44.32В | Палец |
Загрузка ...
|
|
| 31 | А25.44.329 | Винт |
Загрузка ...
|
|
| 32 | A25.44.331 | Кольцо |
Загрузка ...
|
|
| 33 | А25.44.332 | Кронштейн |
Загрузка ...
|
|
| 34 | А25.44.340 | Гайка |
Загрузка ...
|
|
| 35 | А25.44.341-03 | Шайба |
Загрузка ...
|
|
| 36 | А25.44.370 | Подушка сиденья |
Загрузка ...
|
|
| 37 | A25.44.371 | Подушка спинки |
Загрузка ...
|
|
| 38 | А25.44.372 | Подушка |
Загрузка ...
|
|
| 39 | 25.44.528 | Клин |
Загрузка ...
|
|
| 40 | 25.44.529 | Планка |
Загрузка ...
|
|
| 41 | А25.44.543-03 | Кронштейн левый |
Загрузка ...
|
|
| 42 | А25.44.567 | Болт |
Загрузка ...
|
|
| 43 | Т30.45.645 | Винт |
Загрузка ...
|
|
| 44 | Д37Е-1007109 | Шайба |
Загрузка ...
|
|
| 45 | Д30-1007198 | Гайка |
Загрузка ...
|
|
| 46 | РБТ1.00.00 | Ремень |
Загрузка ...
|
|
| 47 | 4М8.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | 4M10.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | 4M10.6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | 4M10.6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | 4M12.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | 4M12.6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | М6.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 54 | М8.6H.6.019 | Гайка |
Загрузка ...
|
|
| 55 | M10.6H.6.019 | Гайка |
Загрузка ...
|
|
| 56 | M12.6H.6.019 | Гайка |
Загрузка ...
|
|
| 57 | 5.02.019 | Шайба |
Загрузка ...
|
|
| 58 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 59 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 60 | 10.ОТ.65Г.О6 | Шайба |
Загрузка ...
|
|
| 61 | 10.02.019 | Шайба |
Загрузка ...
|
|
| 62 | 12.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 63 | 12.02.019 | Шайба |
Загрузка ...
|
|
| 64 | 3,2x20.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
